產品介紹：

      奧松機器人推出的IIC LCD2004字符液晶顯示模塊，采用全新4行20個字符液晶，模塊不僅設置對比度調節旋鈕、還具有背光燈選擇開關和IIC通信接口。對于Arduino初學者來說，不必為繁瑣復雜液晶驅動電路連線而頭疼了，這款液晶模塊真正意義上將電路簡化，直接將此模塊插到Arduino Sensor Shield V5.0 傳感器擴展板上IIC設備接口即可，通過4P傳感器連接線連接，經過Arduino控制器編程后，可輕松實現標識標語、傳感器數據的記錄顯示。

     作為Arduino的愛好者和使用者，你經常會遇到這樣的問題：控制端口有限，插幾個數字模塊，加幾個傳感器模塊，端口用完了，想接個液晶顯示傳感器讀數都無法實現，因?yàn)榻涌谠驌QArduino Mega2560控制器還要額外開銷，于心不忍，那怎么辦？現在問題可以輕松解決了，奧松開發的IIC LCD2004字符液晶顯示模塊就可以解決上述問題，IIC（I2C）只需兩根線就可以實現數據通信，還可以掛其他IIC（I2C）設備。而且IIC LCD2004字符液晶顯示器具有手動背光開關、對比度調節等功能，可根據您實際需要自行設置。

產品圖片：

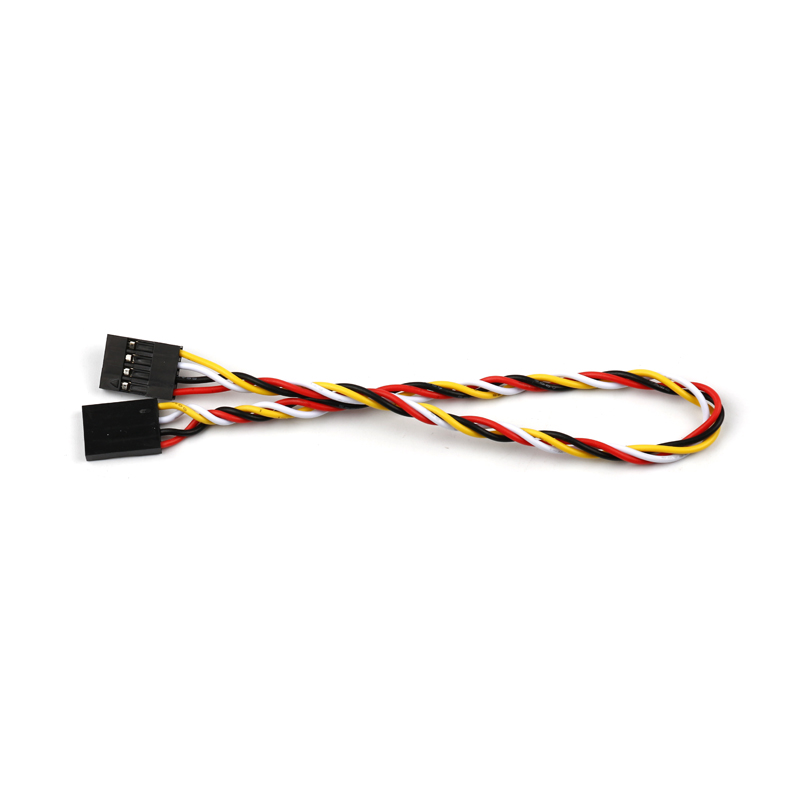

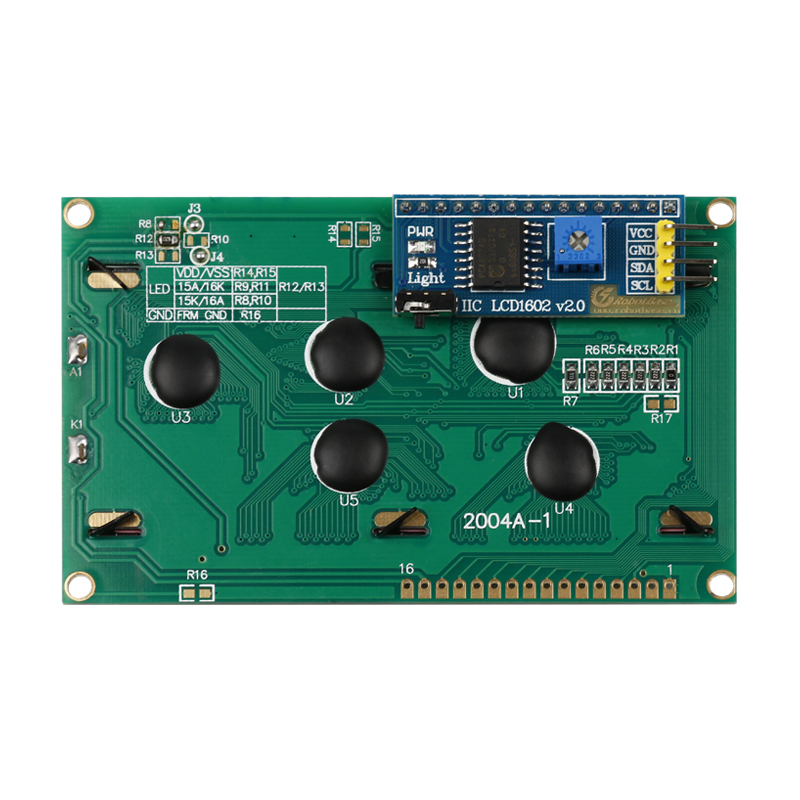

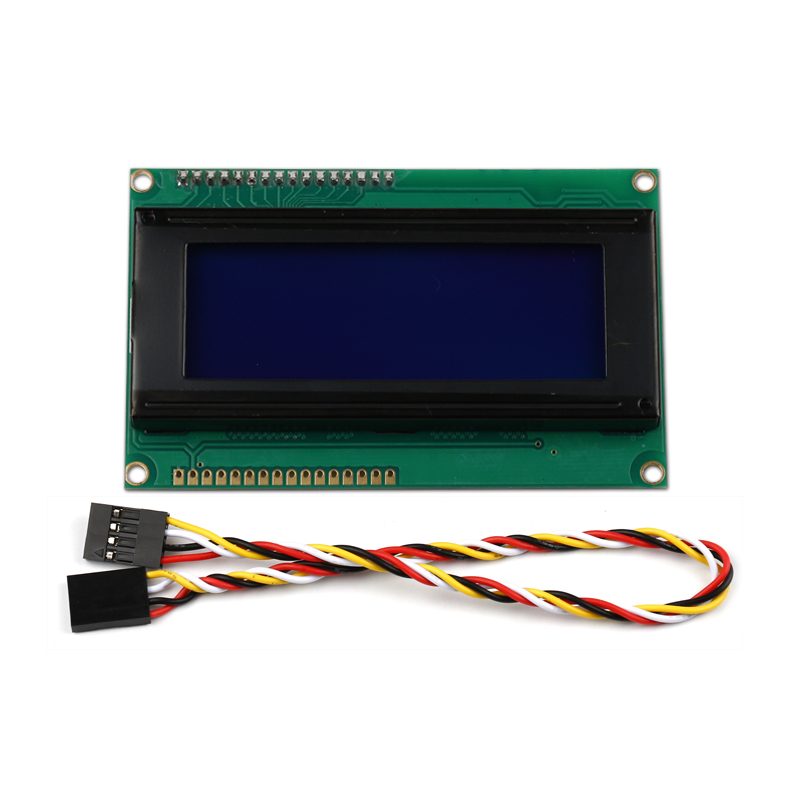

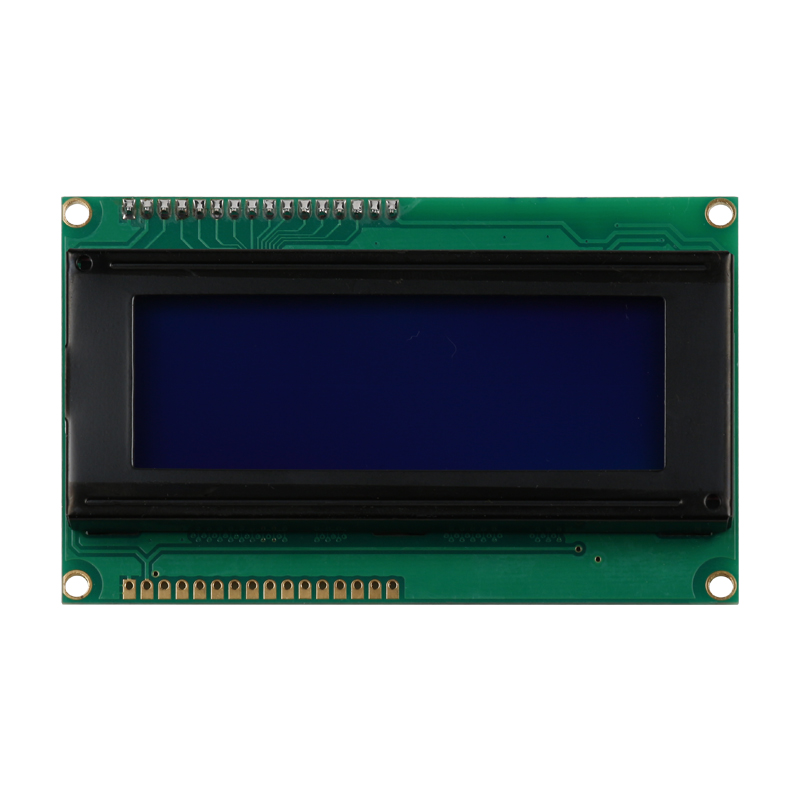

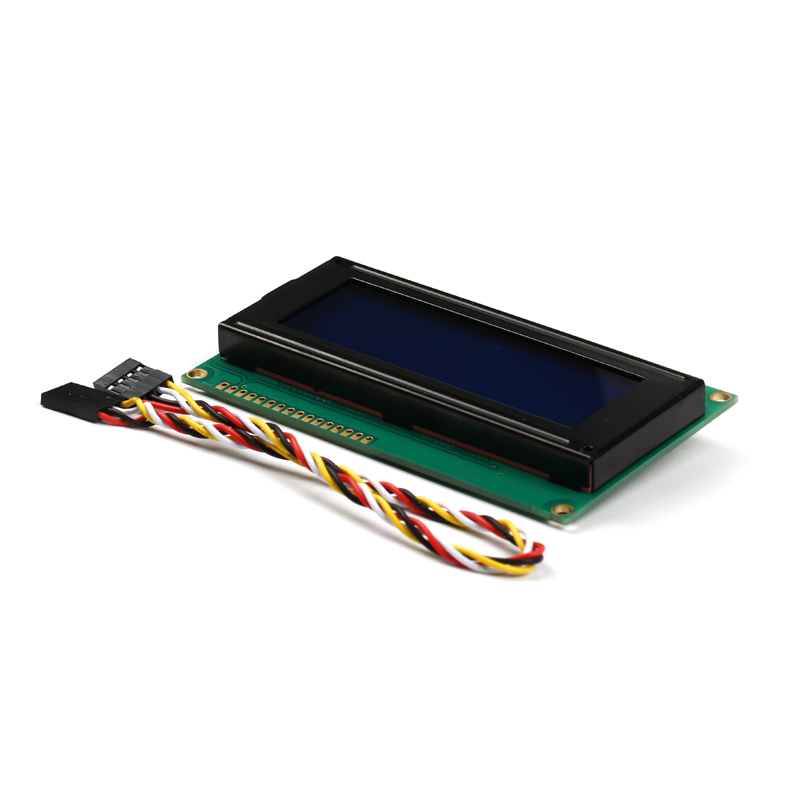

                                                                  IIC LCD2004字符液晶顯示模塊，具有對比度調節旋鈕與背光開關，購買即送IIC設備通信連接線一條

產品參數：

1.產品名稱：IIC LCD2004字符液晶顯示器

 2.產品貨號：RB-05L012

3.工作電壓：DC 5V

4.對比度調節：電位器調節

5.背光調節：程序或手動控制開關

6.接口定義：+、-、SDA、SCL

7.模塊尺寸：98×60×21mm

8.模塊重量：78g 9.安裝孔直徑：3.5mm

10.水平安裝孔圓心距：93mm

11.豎直安裝孔圓心距：55mm

12.屏幕尺寸：98×40×9.8mm

13.工作溫度：-30~+60℃

14.發貨清單：IIC LCD2004字符液晶顯示器×1、4P連接線×1

15.引腳定義：

            SDA：雙向數據信號

            SCL：時鐘信號

            +：電源(VCC)

            -：地(GND)
