產品介紹：

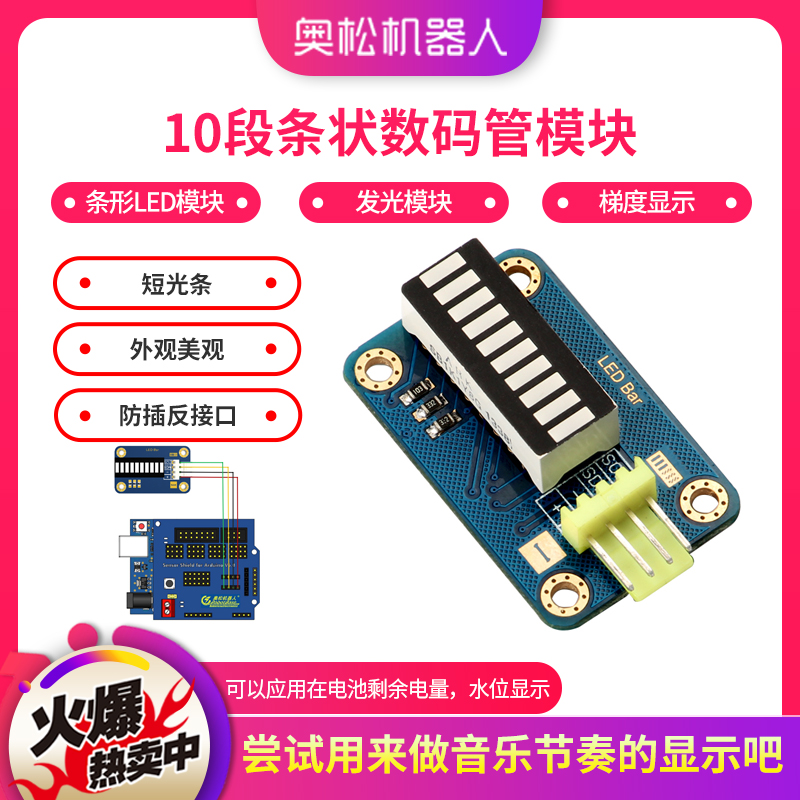

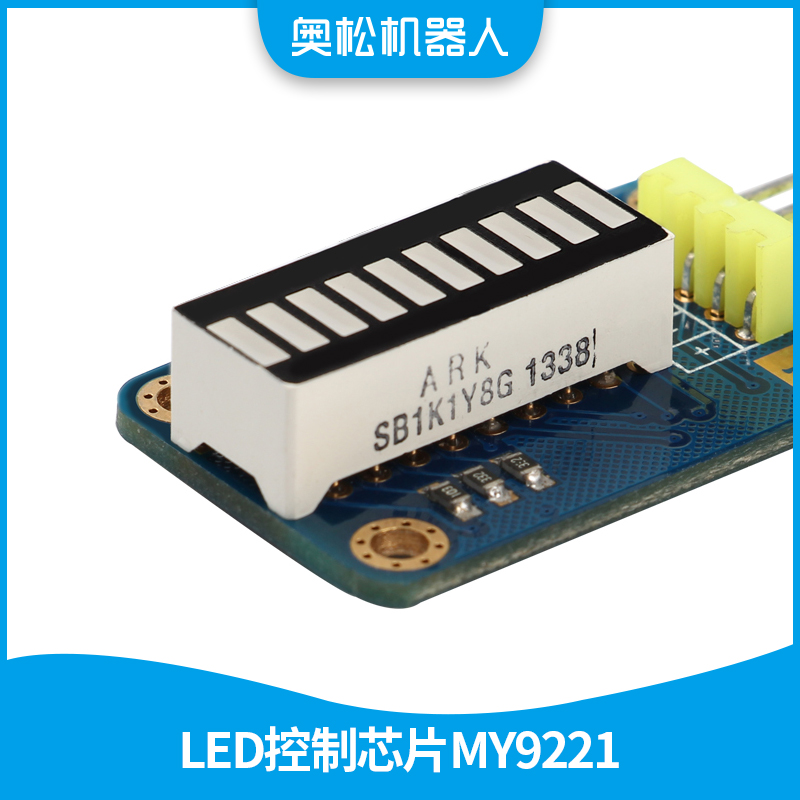

哈爾濱奧松機器人科技有限公司新推出10段條狀數碼管模塊，此產品由一個10段的條形的LED和一個LED控制芯片MY9221構成。該模塊采用沉金工藝，外觀更加美觀，同時采用防插反接口，操作更加安全，插口一邊有大寫字母I表示采用IIC協議通信，只用兩個IO口就可以實現對數碼管的控制, 另一邊是條形LED圖標標志。

此產品可以應用在電池剩余電量，水位顯示，音樂律動和其他需要梯度顯示的地方，10段LED的顏色為1段紅色，1段黃色，和8個普通綠色。

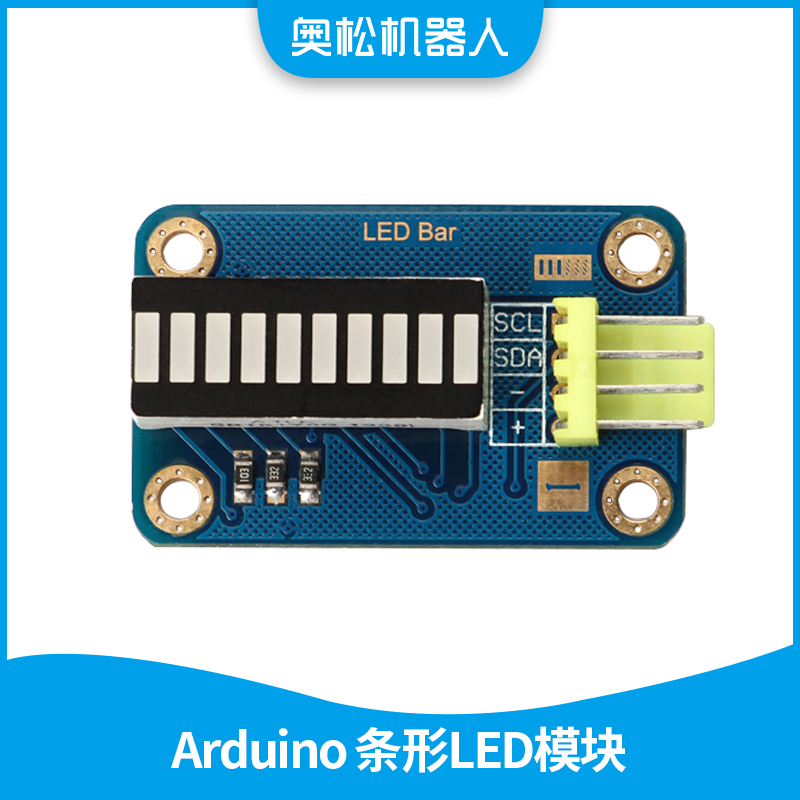

產品圖片：

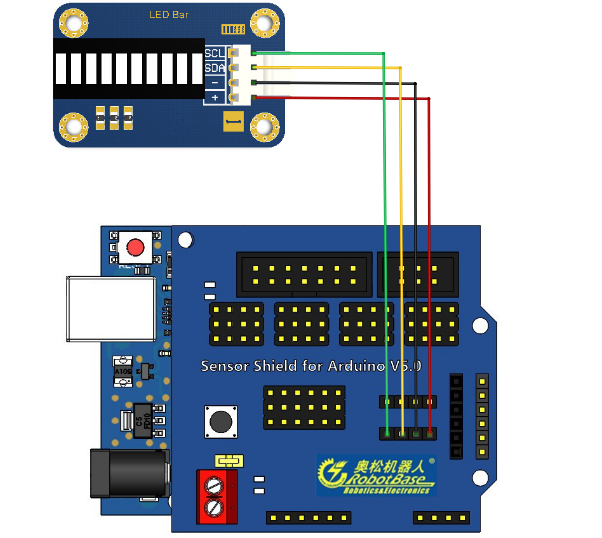

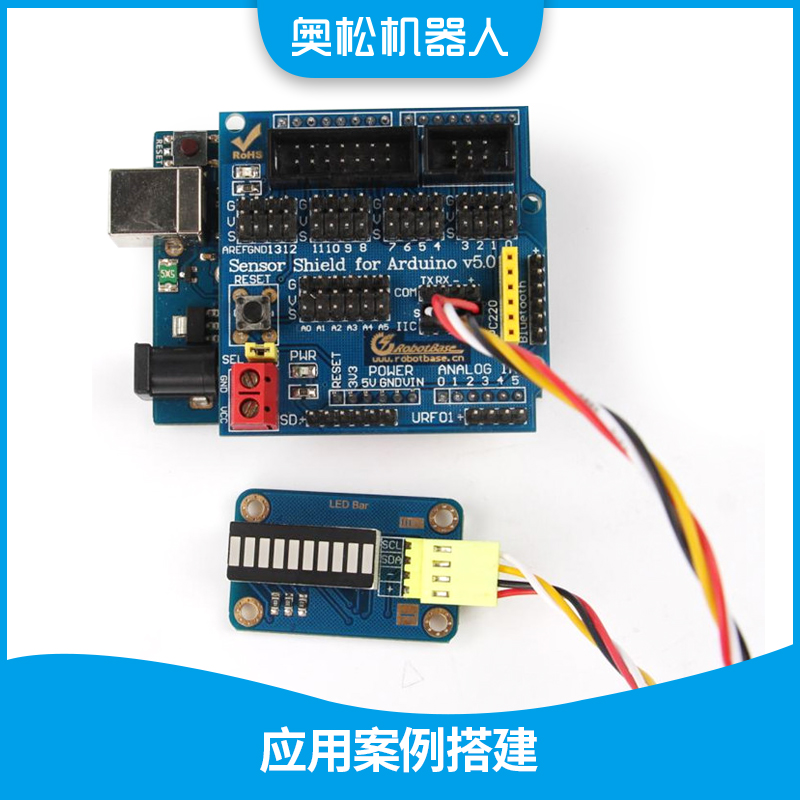

產品實物鏈接圖：SCL引腳接到控制器的A5口, SDA引腳接到控制器的A4口。+和-分別接到電源的+5V和GND。

產品參數：

1. 產品名稱：條形LED

2. 產品貨號：RB-05L022

3. 工作電壓：3.3V/5V

4. 數據類型：數字輸入

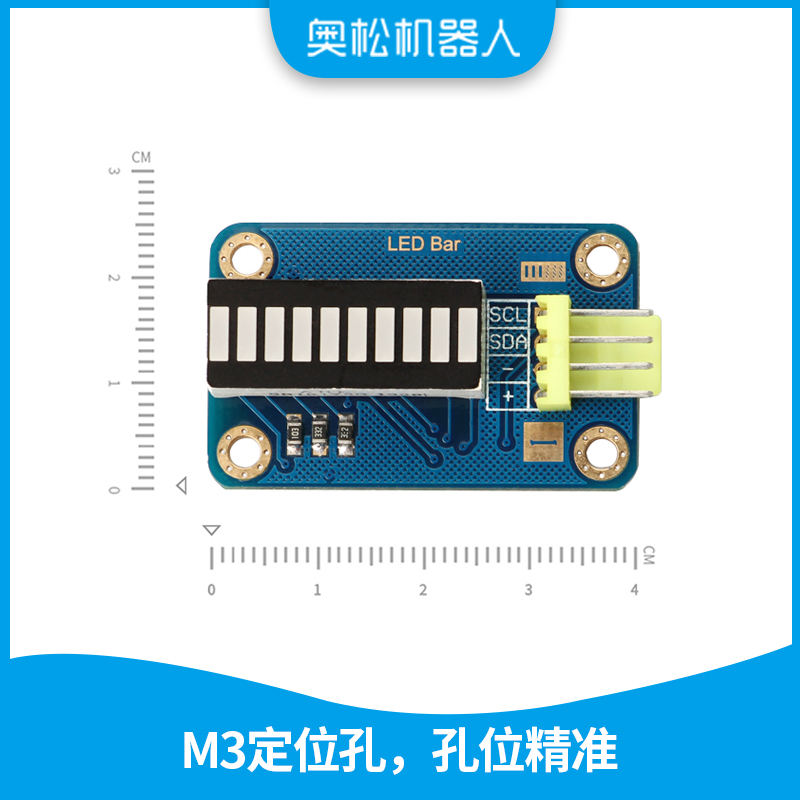

5.尺寸大小：40mm x 25mm

6.重量大?。?g

7.通信協議：IIC 84.引腳定義：

（1）SCL：IIC時鐘信號引腳

（2）SDA：IIC數據信號引腳

（3）-：電源地

（4）+：電源正極
