產品介紹：

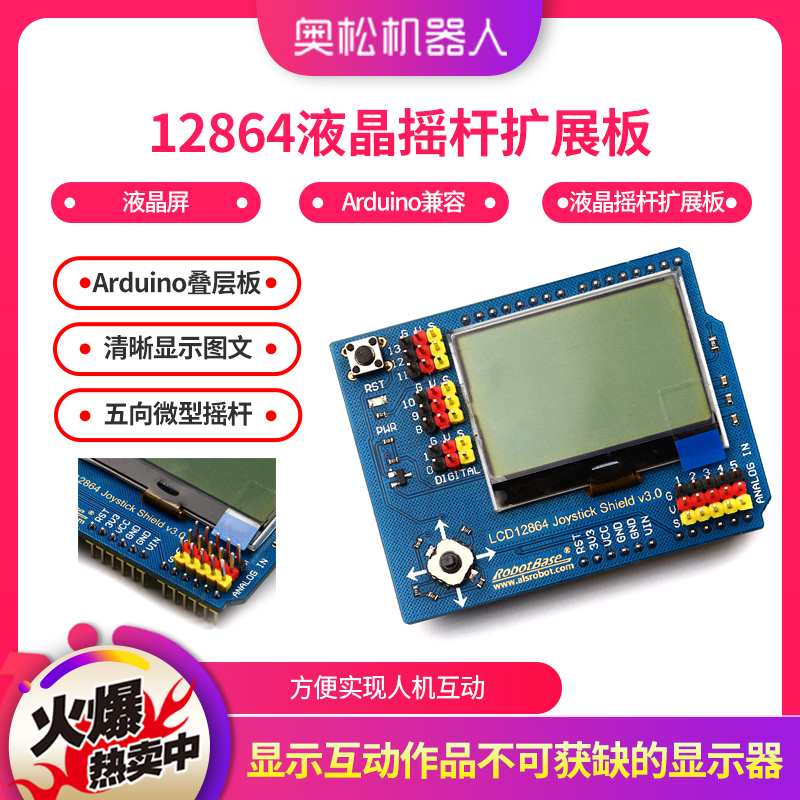

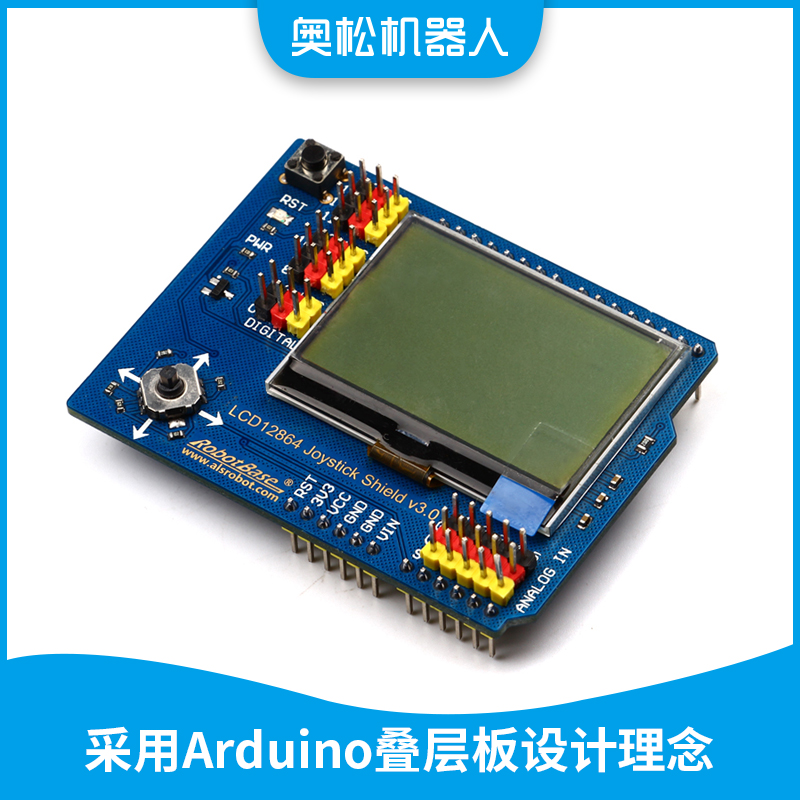

奧松機器人推出的LCD 12864液晶搖桿擴展板采用全新12864G-0088液晶屏為主體顯示器件。此擴展板采用Arduino疊層板設計理念，可直接插接到Arduino UNO、Arduino mega328、Arduino mega2560、Arduino ADK控制器上使用，可以清晰顯示中文、英文、字符、圖片等；板上添加五向微型搖桿，方便實現人機互動；同時本板還具有5個模擬擴展接口和8個字?jǐn)U展接口；其中各數字接口均分別用黑色、紅色、黃色排針來區別電源地、電源正極和信號IO管腳；即方便操作又具有防呆的作用；而且擴展接口可連接各種傳感器模塊，如溫度濕度傳感器、三軸加速度計等，是制作顯示互動作品不可獲缺的顯示器。

產品參數：

• 1. 產品名稱：LCD12864液晶搖桿擴展版
• 2. 產品貨號：RB-05L007A
• 3. 工作電壓：3.3V
• 4. 點陣：128x64
• 5. 視窗尺寸：39.8mm x25.5mm
• 6. 顯示顏色：白色背光黑色文字
• 7. 工作溫度：0°C～+85°C
• 8. 數據類型：數字輸入
• 9. 尺寸：70mm x 53mm

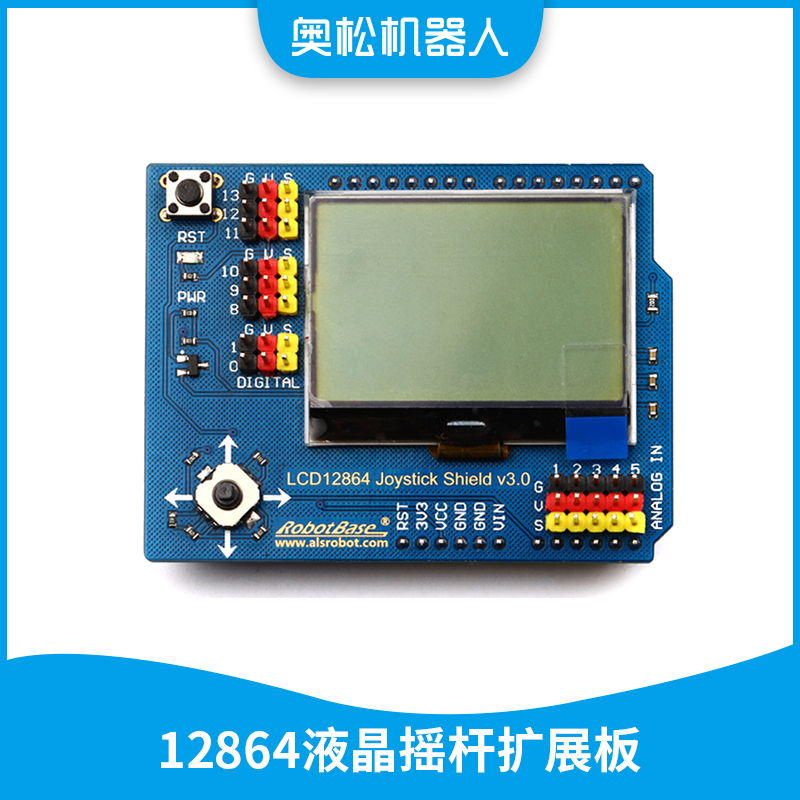

• 產品接口：
• 1. S：信號接口
• 2. V：電源正極
• 3. G/GND：電源地
• 4. RST：同Arduino復位接口
• 5. 3V3：同Arduino 3.3V接口
• 6. VCC：同Arduino 5V接口
• 7. VIN：同Arduino VIN接口
