通知

       此款樹莓派瑞士軍刀擴展板是 v2.0 版本，在上個版本的功能基礎上做了全面的重新設計，由于幾乎是全部修改，GPIO與功能的對應關系改變，LED、數碼管增加了驅動IC，使得它們的使用方式也大為不同。因此舊的V1.X的教程不再適用于新版本，各位收藏和期待了老版本的親們拍之前請一定要看清楚哦?。?！

新版VS舊版

       對比舊版本進行了如下調整和改進：

1. 增加了時鐘模塊

2. 改進了數碼管和LED的驅動方式，集成了相應的驅動芯片

3. 改進了功能引腳模塊，留出更多的GPIO可供擴展使用

4. 優化了整體布局，使布局更緊湊

5. 重新定義了LED的顏色和排布

6. 更換了部分元件供應商，品質優化 本產品尺寸與 Raspberry Pi 0\Raspberry Pi A+\B+\Raspberry Pi 2\Raspberry Pi 3 兼容，可直插安裝。

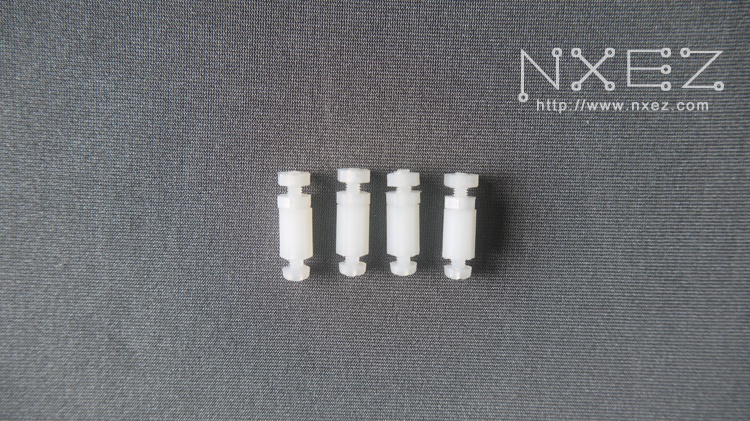

現在購買將附贈一套用于加固安裝用的塑料螺絲、支柱（見下圖）。（因?yàn)殂~螺絲不絕緣，而且會在長期使用中被銹蝕產生安全風險，所以塑料螺絲更合適。）

產品介紹

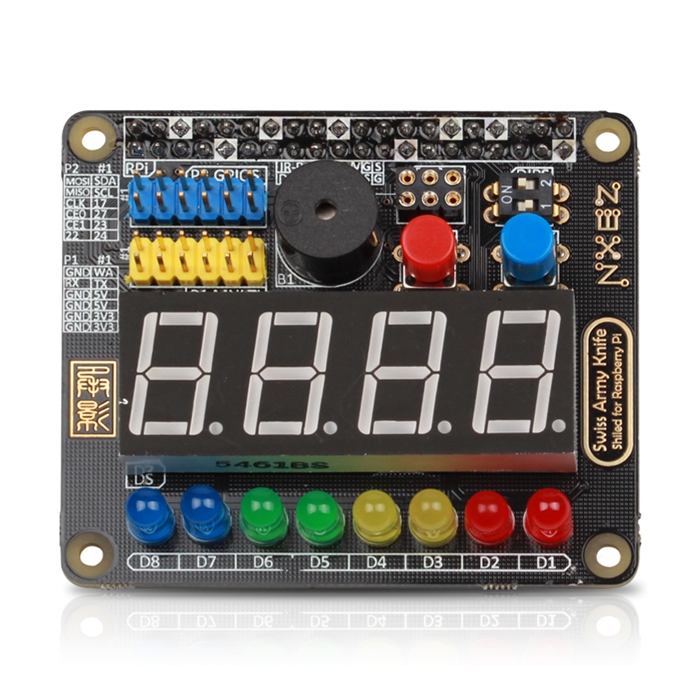

      樹莓派瑞士軍刀擴展板（SAKS for RPi）是由一系列常用電氣元件經過精心構建而成的多功能擴展板，適用于40Pin GPIO口的樹莓派系列產品。您可以基于樹莓派主機和本產品開發出豐富的上層軟件，軟硬件結合，研發出功能豐富的應用。如果您是樹莓派學習者，也可以通過本產品全面、系統性地學習樹莓派以及GPIO方面的開發應用經驗。

規格參數

       本產品型號是 Swiss Army Knife Shield for Raspberry Pi (Apr 2016)。適用于擁有 40Pin GPIO口的 Raspberry Pi A+\B+\Raspberry Pi 2\Raspberry Pi 3，以及其他兼容本產品的開發板。

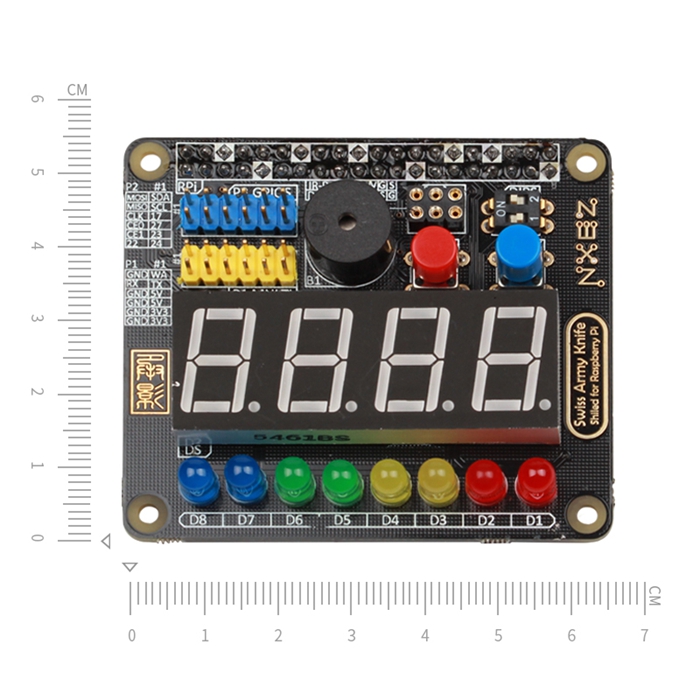

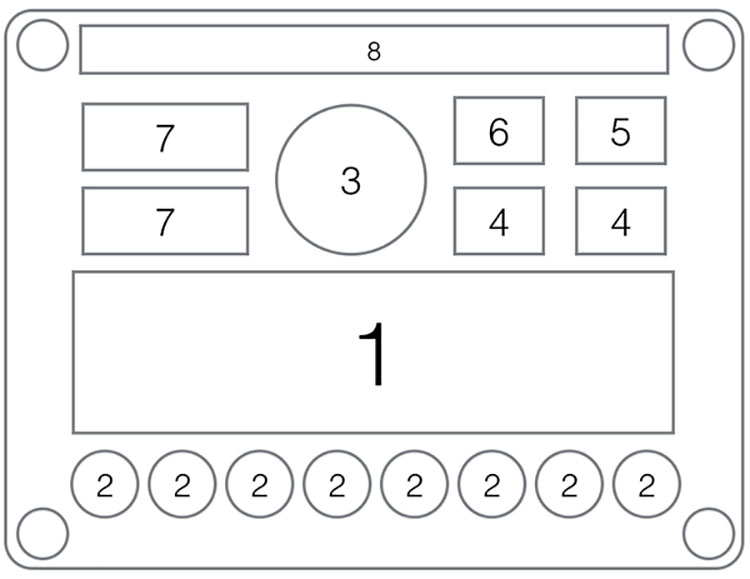

集成的功能元件如下：

• 1. 4位數碼管1個
• 2. LED 8個
• 3. 有源蜂鳴器1個
• 4. 輕觸開關2個
• 5. 2位撥碼開關1個
• 6. 2×3Pin 排座1個（專用傳感器接口）
• 7. 2×6Pin 排針2個（功能擴展接口）
• 8. 40Pin 排座1個 或 40Pin 排針1個

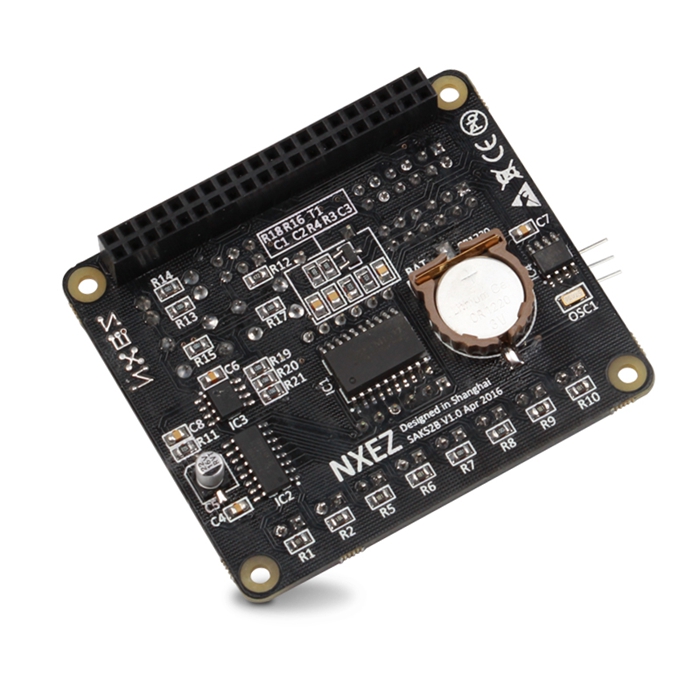

• 9. 時鐘模塊紐扣電池座1個（背面）

安裝說明

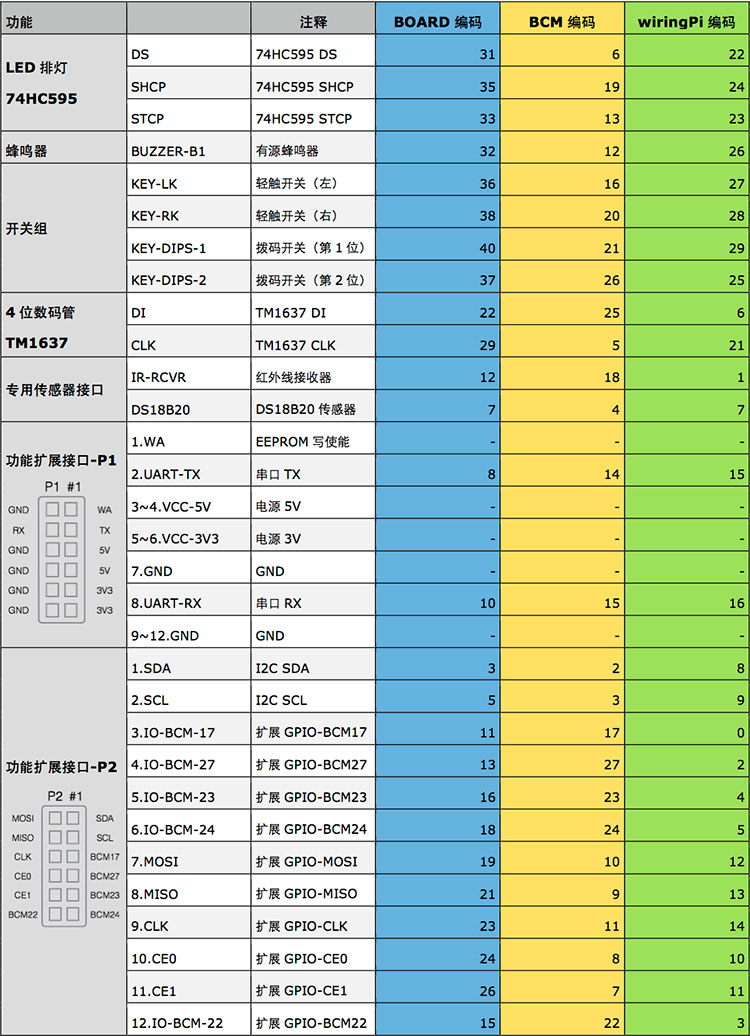

       將樹莓派的40Pin排針正對并緩慢插入擴展板底部插座，均勻用力下壓直到排針被完全插入，即完成安裝。 使用擴展板前，請先了解樹莓派GPIO方面的基礎知識，并開始了解74HC595、TM1637等常用寄存器芯片的使用方法。有關擴展板詳細的GPIO排布，請參考附錄。

功能擴展接口

• 擴展板將串口、I2C、電源、GND以及未被占用的GPIO口集合起來，以兩組2×6Pin排針方式引出，以方便進一步的擴展需求使用。

專用傳感器接口

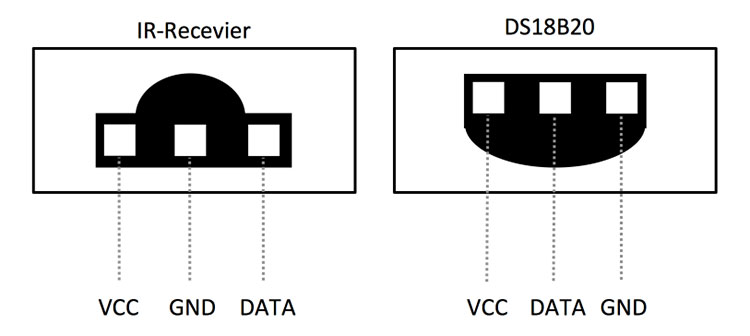

• 擴展板上有一組2×3Pin排座，專用于連接紅外線接收器和DS18B20溫度傳感器。如果您額外訂購了擴展板配套的紅外接收器和DS18B20溫度傳感器，請按照以下安插狀態俯視示意圖連接。 注意：連接不當可能會導致元件燒壞。

芯片控制

• 擴展板配備了兩組專用芯片，74HC595和TM1637，分別用于控制LED和數碼管。加入74HC595芯片驅動LED是為了減少LED對GPIO的占用，將并行控制轉化為串行控制。而TM1637是數碼管專用的驅動芯片，能使數碼管的使用大大簡化，在樹莓派上的輸出狀態更穩定。

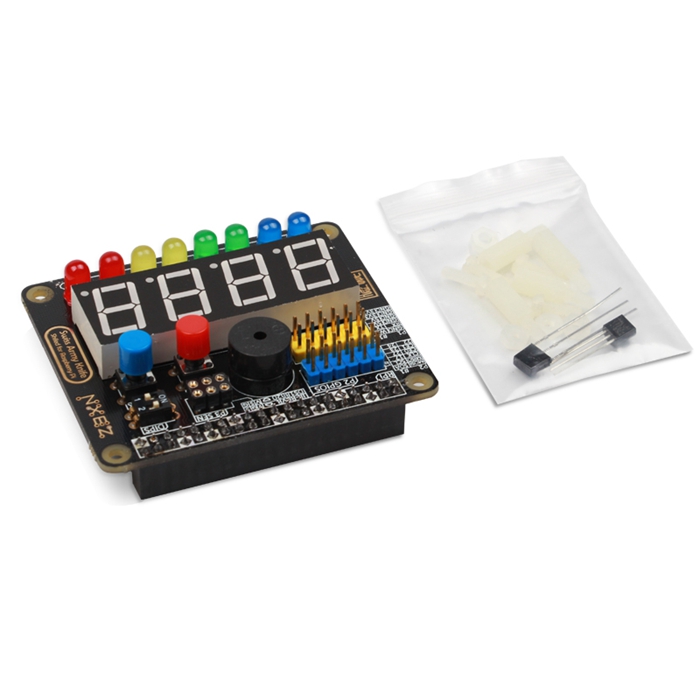

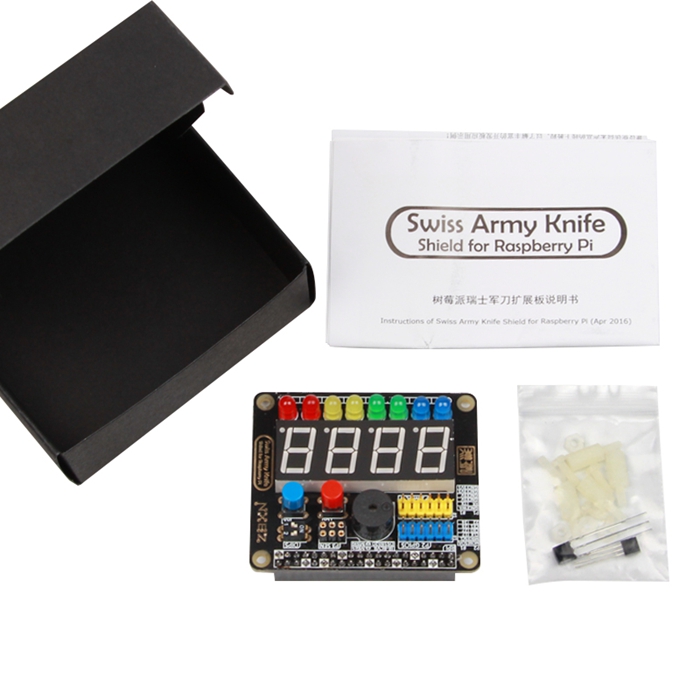

產品清單

• 1. SAKS 擴展板1個
• 2. 說明書1個
• 3. 按鍵帽2個
• 4. DS18B20 溫度傳感器1個
• 5. 紅外線接收器1個

注意事項

• 1. 請勿觸摸擴展板背面以免引起電路短路。
• 2. 在使用電源擴展單元時，請一定不要將VCC引腳和GND引腳直連，否則將可能導致樹莓派燒壞。
• 3. 使用專用傳感器時，請先仔細閱讀插入器件的引腳說明，以免產生元件燒壞的情況。
• 4. 安裝紐扣電池時請注意電池極性，電池正極面朝外。操作時需謹防電池短路。
