產品概述

2014年最新紅外熱釋電傳感器是一款基于熱釋電效應的人體熱釋運動傳感器，能檢測到人體或動物身上發出的紅外線，配合菲涅爾透鏡能使傳感器探測范圍更遠更廣?？稍诳刂破魃暇幊虘?，通過3P傳感器連接線插接到專用傳感器擴展板上使用，可以輕松實現人體或動物檢測的相關的互動效果。

基于紅外線技術的自動控制產品，當有人進入開關感應范圍時，專用傳感器探測到人體紅外光譜的變化，自動輸出高電平，人不離開感應范圍，將持續輸出高電平；人離開后，開關延時自動關閉負載。靈敏度高，可靠性強，廣泛應用于各類自動感應電器設備。延時時間(0.3秒～18秒可調）:也可根據客戶要求訂做,訂做范圍零點幾秒至30分鐘。

規格參數

超低功耗:開關自身功耗<0.00005W.
寬電壓設計:4.5V-20VDC(可定做工作電壓:3-4.5VDC)
具有感應封鎖時間：感應模塊在每一次感應輸出后（高電平變成低電平），可以緊跟著設置一個封鎖時間段，在此時間段內感應器不接受任何感應信號。此功能

可以實現“感應輸出時間”和“封鎖時間”兩者的間隔工作，可應用于間隔探測產品；同時此功能可有效抑制負載切換過程中產生的各種干擾。(此時間可設置在零點幾秒—幾十秒鐘)。

觸發方式:可連續觸發,不可連續觸發.（可跳線選擇）

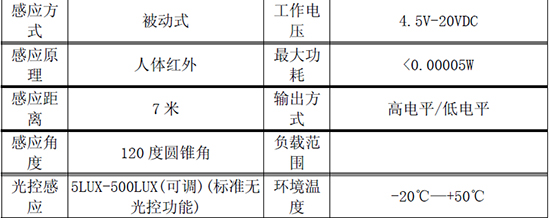

電性參數如下：

適用范圍:

各類電器的自動控制等功能，同時可用于防盜等用途。

PCB外形尺寸:32*24mm,螺絲孔距28mm，螺絲孔徑2mm；感應透鏡尺寸:(直徑):11mm(默認);另有:23mm等可選（不同透鏡有著不同的距離以及角度）。

使用方法

引腳定義

接線圖示

感應范圍圖示

PCB外形尺寸:32*24mm,螺絲孔距28mm，螺絲孔徑2mm；感應透鏡尺寸:(直徑):11mm(默認);另有:23mm等可選（不同透鏡有著不同的距離以及角度）。
