產品概述

2014年最新紅外熱釋電傳感器是一款基于熱釋電效應的人體熱釋運動傳感器，能檢測到人體或動物身上發出的紅外線，配合菲涅爾透鏡能使傳感器探測范圍更遠更廣?？稍诳刂破魃暇幊虘?yīng)用，通過3P傳感器連接線插接到專用傳感器擴展板上使用，可以輕松實現人體或動物檢測的相關的互動效果。 基于紅外線技術的自動控制產品，當有人進入開關感應范圍時，專用傳感器探測到人體紅外光譜的變化，自動輸出高電平，人不離開感應范圍，將持續輸出高電平；人離開后，開關延時自動關閉負載。靈敏度高，可靠性強，廣泛應用于各類自動感應電器設備。延時時間(0.3秒～18秒可調）:也可根據客戶要求訂做,訂做范圍零點幾秒至30分鐘。

規格參數

1. 工作電壓范圍：4.5-20V
2. 靜態電流：小于50uA
3. 輸出：有信號輸出高電平（3.3V左右），無信號輸出低電平（0.4V左右）
4. 觸發方式：L不可重復觸發/H重復觸發(默認重復觸發)
5. 電路板外形尺寸：32mm*24mm
6. 感應角度：<100度錐角
7. 感應透鏡尺寸：直徑:23mm(默認)
8. 觸發時間、靈敏度可調
9. 常用于做防盜器等設備

使用方法

引腳定義

• S：信號輸出
• +：電源(VCC)
• -：地(GND)
• 可調電位計用來調節距離和靈敏度

接線圖示

感應范圍圖示

應用例程

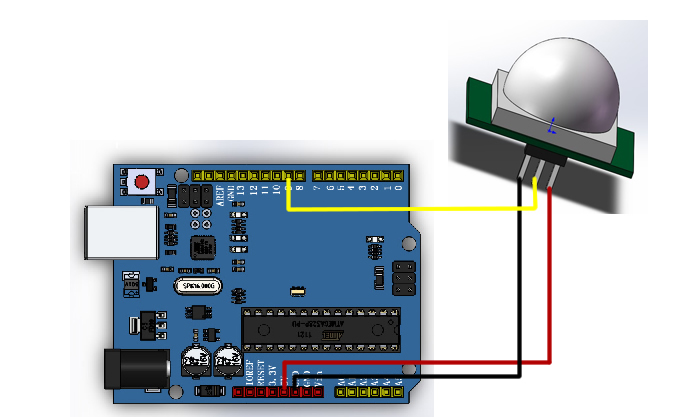

接線圖

示例程序

int PIR  =9;              //定義DIGITAL 9為PIR（紅外熱釋電傳感器）
int led  =13;             //定義DIGITAL 8為led（發光模塊）
int time =0;

void setup()
{
  pinMode(led,OUTPUT);       //設置led為數字輸出
  pinMode(PIR,INPUT);        //設置PIR為數字輸入
}

void loop()
{
  if(digitalRead(PIR))        //如果有人通過
    digitalWrite(led,HIGH);       //發光模塊點亮
  else
    digitalWrite(led,LOW);        //發光模塊熄滅
}

程序效果

檢測到人體后，LED燈亮起
