產品概述

灰度傳感器是模擬傳感器，與Arduino 傳感器擴展板v5.0結合使用，可以感知地面或桌面不同的顏色而產生相應的信號，可實現與顏色有相關的互動作品，也可以作為巡線小車的巡線傳感器或者足球機器人的場地灰度識別。電源需要和控制器一致，通常為3.3V或5V。

規格參數

工作電壓：3.3V或5V
工作電流：<20mA
工作溫度范圍：－10℃～＋70℃
探測分辨率：10%
接口類型：模擬信號輸出
尺寸大?。?0mm x 23mm
重量大?。?g

使用方法

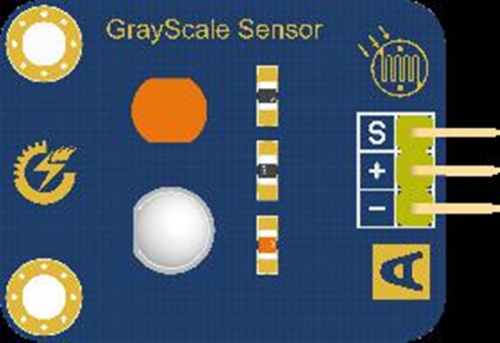

引腳定義

S：信號輸出
+：電源(VCC)
-：地(GND)

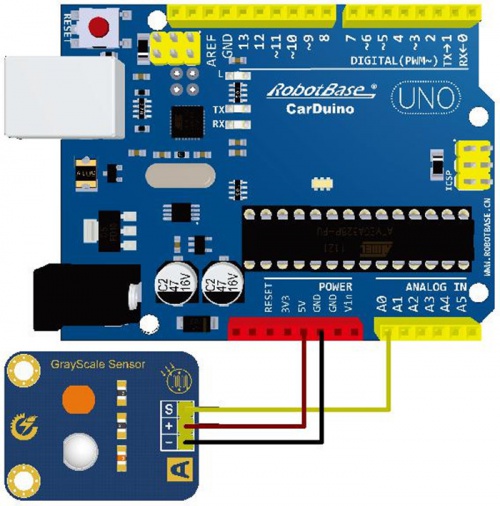

連接圖示

S端口接到控制器的模擬輸入引腳。5V 和GND分別接到電源的+5V和GND。

應用例程

示例代碼

void setup()
{
    Serial.begin(9600);     //打開串口，設置串口波特率為9600bps
}
void loop()
{
    int val;
    val=analogRead(0);      //將灰度傳感器連接到模擬接口0
    Serial.print("Grayscale is ");//通過串口打印讀取到的模擬值
    Serial.println(val,DEC);//通過串口打印讀取到的模擬值
    delay(100);
}

程序效果

當你檢測到不同灰度值時，反饋回此時的測量值。如下圖所示，此圖是當灰度傳感器檢測到85%的灰度值，串口反饋回來的數據示意圖。

產品相關推薦

購買地址：灰度傳感器
