產品概述

哈爾濱奧松機器人科技有限公司最新推出人體紅外熱釋電傳感器，該傳感器能檢測運動的人或動物身上發出的紅外線，輸出開關信號，與Arduino 傳感器擴展板v5.0結合使用，可以應用于各種需要檢測運動人體或動物的場合。傳統的熱釋電紅外傳感器需要人體熱釋電紅外探頭、專用芯片和復雜的外圍電路來實現，體積略大，電路復雜，可靠性略低。我們新推出的這款紅外熱釋電運動傳感器，專為Arduino設計，采用數字一體化集成人體熱釋電紅外探頭，具有體積小、可靠性高、功耗低、外圍電路簡單等特點。人體紅外熱釋電傳感器可在各種單片機控制器上應用，尤其在Arduino控制器上更為簡單，通過3P傳感器連接線插接到Arduino專用傳感器擴展板上，可以非常容易地實現與環境感知相關的互動作品。

規格參數

輸入電壓：3.3~5V
工作電流：<20mA
工作溫度：-20~85℃
輸出電壓：高電平3V，低電平0V
輸出延遲時間（高電平）：2.3~3秒左右
感應角度：100°
感應距離：6米
輸出指示燈：高電平點亮
輸出引腳極限電流：1mA
輸出接口：數字接口
模塊尺寸：30mm×23mm
模塊重量：4g

使用方法

引腳定義

S：信號輸出
+：電源(VCC)
-：地(GND)

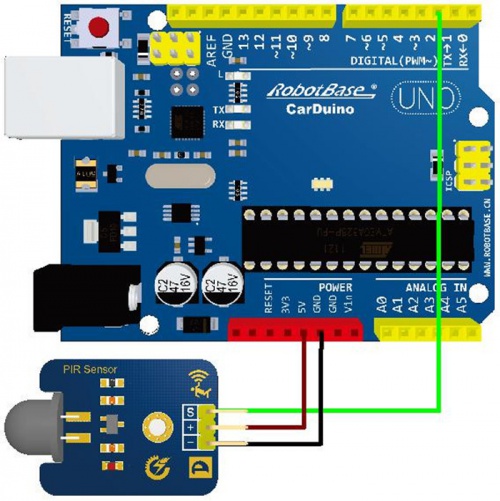

連接方法

S端口接到控制器的數字輸入引腳上。
5V 和GND分別接到電源的+5V和GND。

應用例程

將紅外熱釋電傳感器及LED小燈依照程序接入Arduino UNO控制器，觀察當有人經過及無人時LED小燈的狀態。

示例程序

byte sensorPin = 2; //設置傳感器引腳為數字接口2
byte indicator = 13; //設置指示器引腳為數字接口13

void setup()
{
  pinMode(sensorPin,INPUT); //設置傳感器引腳為輸入模式
  pinMode(indicator,OUTPUT);//設置指示器引腳為輸出模式

  Serial.begin(9600);
}
void loop()
{
  byte state = digitalRead(sensorPin);       //讀取傳感器的狀態
  digitalWrite(indicator,state);             //輸出指示器的狀態

  if(state == 1)Serial.println("Somebody is in this area!"); //通過串口輸出當前狀態
  else if(state == 0)Serial.println("No one!");

  delay(500); //延時500ms
}

程序效果

如果傳感器檢測到人或者動物，將會點亮13引腳測試燈，并通過串口輸出“Somebody is in this area!”，否則熄滅13引腳測試燈，并通過串口輸出“No one!”。
