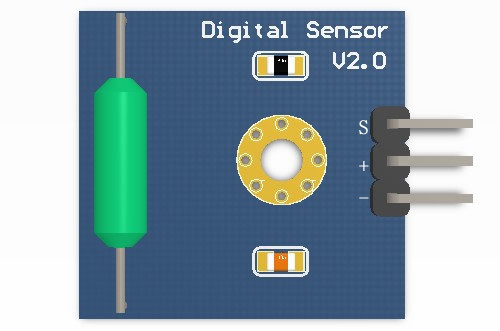

產品概述

此款新推出的單向傾角傳感器數據接口采用防插反插頭，接口兩側分別有字母“D”代表信號類型為數字信號，和 “傾角”標識代表傳感器類型，傳感器特設4顆M3固定安裝孔，調節方向與固定方便易用，美觀大方。此傳感器基于鋼球開關的數字模塊，利用鋼球的特性，通過重力作用使鋼球向低處滾動，從而使開關閉合或斷開，國內的滾珠開關大都是水銀開關，易破損、氧化、漏氣、壽命短、污染環境等弊端，鋼球滾珠開關摒棄以上缺點，更環保易用，比使用水銀開關更加安全。因此可作為單向傾角傳感器使用。單向傾角傳感器輸入模塊，可在控制器上應用，通過3P傳感器連接線插接到專用傳感器擴展板上使用，能夠?qū)崿F(xiàn)非常有趣的互動作品。

規格參數

1. 工作電壓 ：3.3~5v
2. 尺寸大?。?30mm x 25mm
3. 重量大?。?g
4. 信號類型：數字信號
5. 鋼球開關模塊角度：2~5度

引腳定義

• S：信號引腳
• -：電源地
• +：電源正極

使用方法

S引腳接到控制器的D3口。+和-分別接到電源的+5V和GND。

應用例程

示例程序

int qingjiaoPin = 2;                       //定義傾角開關信號引腳數字2
int ledPin =  13;                           //定義板載LED引腳
int qingjiaoState = 0;                    //定義傾角狀態
void setup() {
  pinMode(ledPin, OUTPUT);          //定義LED引腳為輸出
  pinMode(qingjiaoPin, INPUT);      //定義傾角開關引腳為輸入
}

void loop(){
  qingjiaoState = digitalRead(qingjiaoPin);    //讀取傾角開關引腳的值
  if (qingjiaoState == LOW) {                      //判斷傾角開關的狀態值是否為低電平
    digitalWrite(ledPin, HIGH);                      //向LED引腳置高電平
  }
  else {
    digitalWrite(ledPin, LOW);                       //向LED引腳置低電平
  }
}

程序效果

將傳感器單向傾斜時，13引腳的LED小燈亮起，向另一向傾斜或不傾斜時，LED小燈熄滅。
