“SKU:RB-02S120 風扇電機模塊”的版本間的差異

2018年1月2日 (二) 09:38的版本

產品概述

奧松機器人推出的風扇電機模塊接線簡單，操作方便，通過傳感器連接線與 Arduino 控制器或者傳感器擴展板連接.
當信號端輸入高電平時，電機轉動。
當信號端輸入低電平時，電機停止。
風扇電機模塊非常適合初學者使用，你可以利用它實現更多新奇、好玩的創意。

規格參數

工作電壓：5V
工作電流：200mA
電機工作電壓：3V
空載轉速：12000±10rpm
空載電流：40mA
接口類型：3P防插反接口
信號類型：數字信號
指示燈：電源指示燈
連接線：3P傳感器連接線
工作溫度：-10℃-60℃
重量：12g
包裝：防靜電袋包裝
固定孔：M3*4
產品尺寸：28mm * 40mm - 詳見下圖

產品尺寸圖

接口定義

+ 電源正極

- 電源負極

S 信號

使用方法（Arduino 控制器）

使用硬件

1 * Arduino UNO 控制器
1 * 風扇電機模塊
1 * USB 數據線
若干實驗連接線

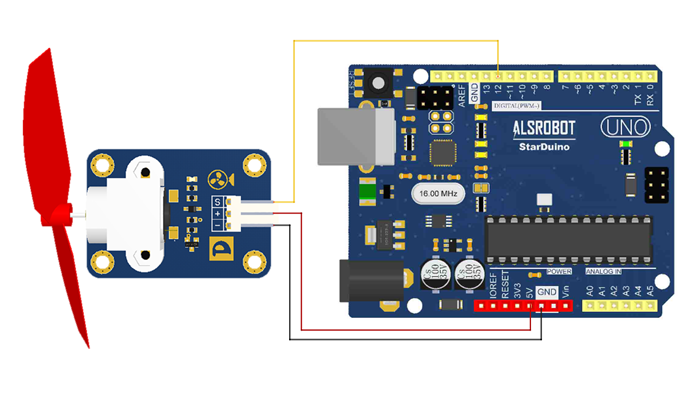

硬件連接

Arduino 例子程序

void setup()
{
  pinMode(12, OUTPUT);
}

void loop()
{
  digitalWrite(12, HIGH);
  delay(1000);
  digitalWrite(12, LOW);
  delay(1000);
}

在線云編程例程

程序效果

風扇電機會全速轉動 1 秒，然后停止 1 秒，以此循環
