產品概述

2015年最新推出的Arduino 4WD鋁合金移動機器人平臺是哈爾濱奧松機器人科技有限公司汲取國內外多款移動平臺優點于一體，并結合全國大學生電子設計競賽規則以及Arduino互動教學課程要求，自主研發的全鋁合金4輪驅動移動機器人平臺。此款平臺可搭載多款控制器、驅動器、傳感器和無線射頻模塊等，平臺上支撐板設有51單片機控制器、Arduino UNO R3控制器、Arduino mega328控制器、Arduino MEGA1280控制器、32路舵機控制器固定孔，二自由度舵機云臺固定槽、碰撞開關安裝孔，除此之外，前端板可安裝紅外避障傳感器、紅外測距傳感器、光線傳感器、超聲波傳感器、發光超亮燈等。平臺主體采用硬質鋁合金材料，此種材料具有重量輕、強度高、不變形等特點。再加上獨特的外形設計與色彩搭配，給人以炫酷的感覺。由于近年來機器人比賽多為競技對抗類，所以多款顏色選擇，可讓您按顏色分隊，場地上方懸掛攝像頭，可以進行圖像識別與圖像追蹤應用。平臺動力輸出類型為四輪金屬軸減速電機驅動，使機器人輕松完成越障、爬坡等高性能測試。平臺輪胎采用優質彈性橡膠，具有減震、耐磨、抓地力強等優點，能適應光滑路面和崎嶇路面。這款平臺非常適合Arduino愛好者、各大中小學開展機器人普及教育使用，更適合學生用其參加全國大學生電子大賽、智能車競賽、足球機器人等比賽。讓你輕松感受機器人DIY無限樂趣！

配件清單

產品參數

套件參數

1. 產品名稱：AS-4WD鋁合金移動機器人
2. 產品貨號：RB-13K054
3. 編程軟件：Arduino IDE
4. 基礎模塊：鋁合金車體、金屬電機、車輪、撥碼開關和充電接口及其安裝版
5. 輪胎直徑：65mm
6. 車輪寬度：26mm
7. 底盤據地面高度：13mm
8. 車體尺寸：206*200*65mm
9. 小車重量：1.2Kg

金屬電機參數

1. 電機額定工作電壓：12V
2. 空載轉速：120 RPM
3. 額定轉速：108 RPM
4. 額定電流：0.485A
5. 額定轉矩：125mN.m
6. 最大轉矩：256mN.m

平臺尺寸圖

安裝說明

4WD金屬電機小車安裝指導說明
一、小車套件展示（不含電控部分）：

圖中的產品的標號，與清單表上相同序號所代表的物品一致。
二、安裝方法
1、撥碼開關和充電接口焊接

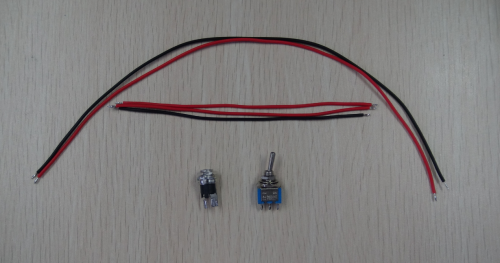

準備元件：

1. 25cm紅導線×1

2. 15cm紅導線×2

3. 25cm黑導線×1

4. 15cm 黑導線×1


如圖所示：

焊接示意圖：

實物連接圖：
此處，電池采用的是鋰電池，所以這里電池包處焊接的是鋰電池連接插頭，若采用干電池，則需焊接電池盒。

2、金屬電機的焊接
準備元件：

1. 金屬電機×4
2. 25cm紅導線×4
3. 25cm黑導線×4
4. ?3熱縮管×4
5. ?2熱縮管×4

如下圖：

安裝示意圖：
