目錄

產品概述

2014最新推出的WiFi Shield v2.0無線模塊是哈爾濱奧松機器人科技有限公司專門為Arduino愛好者們研發的一款簡單易用、連接方便、性價比高的Wifi無線通信擴展板。該板是基于Arduino接口設計，方便連接Arduino UNO、Arduino MEGA控制器、Arduino ADK控制器。這款模塊具有串行UART、SPI和IIC等接口，AT修改指令通俗易懂。對于那些受WiFi或RF技術限制的用戶，它是一種非常理想的解決方案，簡單一點的說就是個WiFi轉串口模塊。 Wifi Shield v2.0支持的數據速率可達到802.11n于802.11b全覆蓋。在保證低功耗的同時，提高了WiFi的覆蓋范圍，并且支持多種數據加密方式（WEP WPA WPA2-PSK Enterprise）。這款wifi模塊還具有AP功能，可直接與iPhone iPad Android等無線設備相連接。

規格參數

  1. 工作電壓： DC5V
  2. Wifi芯片：WizFi210
  3. 芯片工作電壓：3.3v
  4. 工作溫度：-40~+85℃
  5. 無線標準：兼容IEEE 802.11b/g/n
  6. 數據流傳輸速率：11、5.5、2Mpbs (802.11b)
  7. 調制類型：DSSS, CCK
  8. 支持訪問接入點(AP)、客戶端、網關以及串口到WLAN等模式
  9. 支持協議：UDP, TCP/IP (IPv4), DHCP, ARP, DNS
  10. 支持WEP, WPA/WPA2–PSK加密
  11. 通訊接口：UART, SPI(*), I2C(*)接口
  12. 支持TTL串口到無線的應用(Arduino兼容)
  13. 頻率范圍： 2.4~2.497 GHz
  14. 輸出功率：8dBm ± 1dBm
  15. 數據速率：54Mbps-1Mbps
  16. 尺寸：54x49x11mm
  17. 重量：35g
  18. 特點： 采用標準Arduino疊層設計，可輕松插接到標準 Arduino、MEGA、ADK等控制器上通過串行接口與WiFi模塊進行數據指令通信，快速啟動時間：<20msec，具有超低功耗模式(待機模式34μA)。

使用方法及應用

解壓CP2120_USB_to_UART_Bridge_Controller驅動.rar文件，然后安裝CP210xVCPInstaller.exe插上USB轉TTL模塊，驅動軟件自動安裝。打開WIZSmartScript.exe軟件。


輸入USB轉TTL模塊COM端口號選擇波特率，然后點擊Wizard


再點擊Find Wizfi and Set Command Mode 下面出現Wifi模塊的版本信息。點擊Next

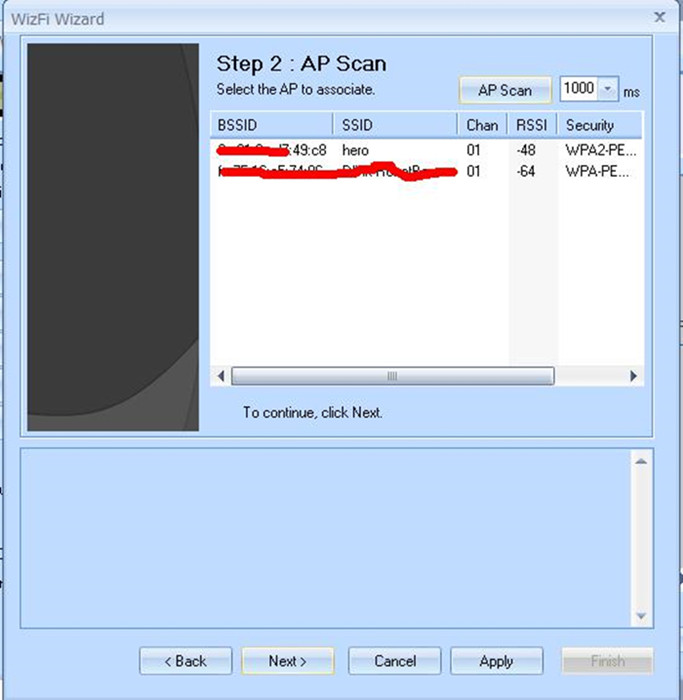

點擊AP Scan選擇所要連接的AP點擊Next

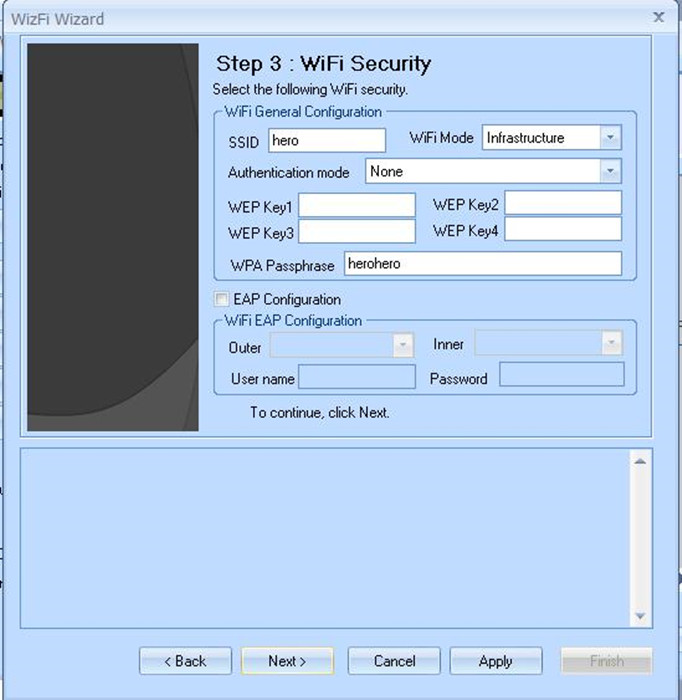

WiFi Mode選擇infrastructure。WPA Passphrase輸入路由器密碼。點擊Next

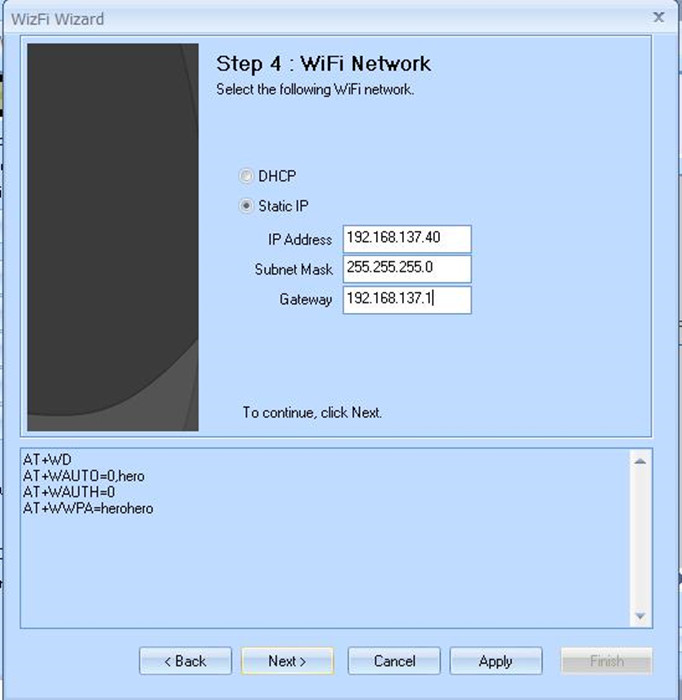

選擇靜態IP輸入IP地址 子網掩碼 和 網關點擊Next

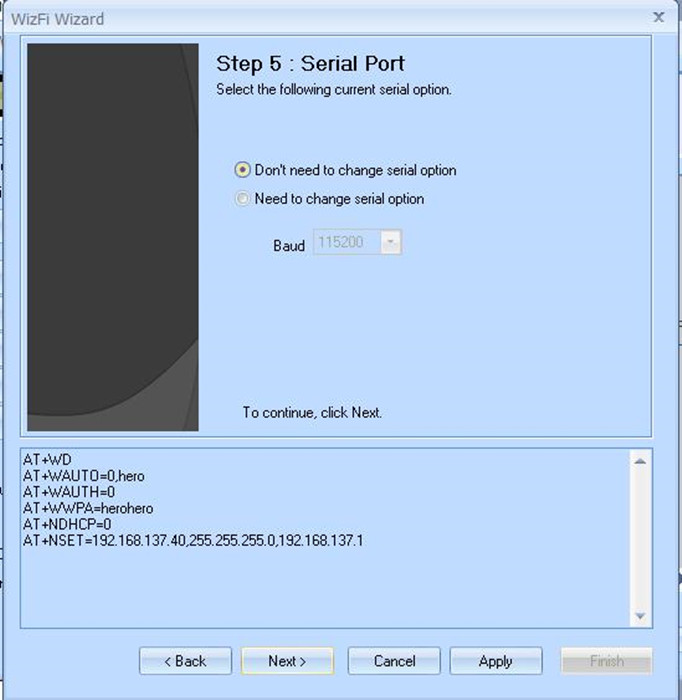

如果不改變串口波特率選擇上面選項，如果需要更改波特率選擇相應的波特率。點擊Next


這里選擇第二項下次啟動時自動連接。點擊Next

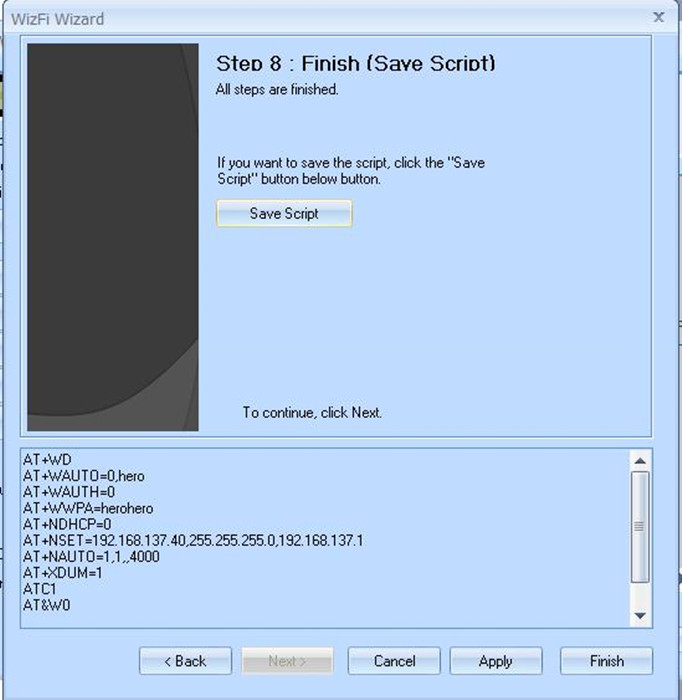

可以點擊Save Script保存設置，也可直接點擊Apply應用設置然后點擊Finish完成設置。


如果你上述步驟都設置完成，重新給WiFi模塊上電就可以連接上路由器了?，F(xiàn)在觀察WiFi芯片STW和ASSOC燈會亮起。

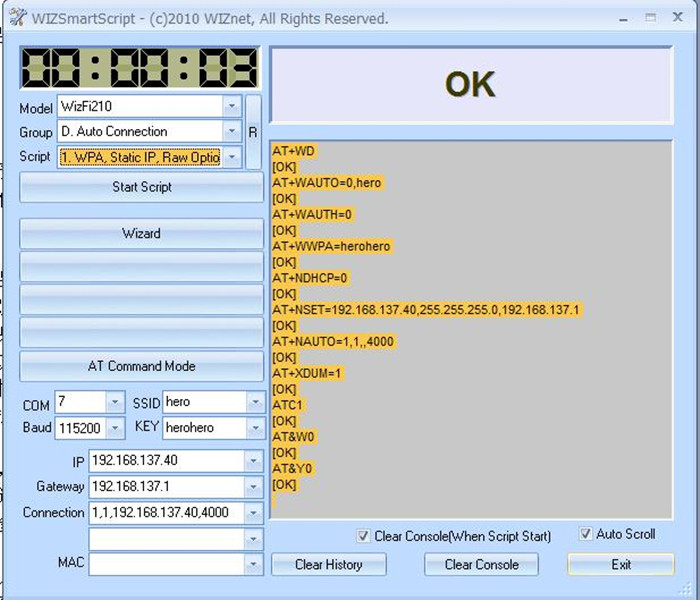

返回設置界面Group選項選擇Auto Connection選項，Script選項選擇WPA，Static，IP，Raw Option選項。SSID中輸入連接路由器名稱，KEY填入密碼,IP填寫剛才設定的IP地址，Gateway填寫剛才填入的網關Connection填寫四組數據參照下面格式： <Type>,<Protocol>,<Destination IP >,< Destination Port >.

Type(0: Client, 1: Server ) Protocol(0: UDP, 1: TCP)

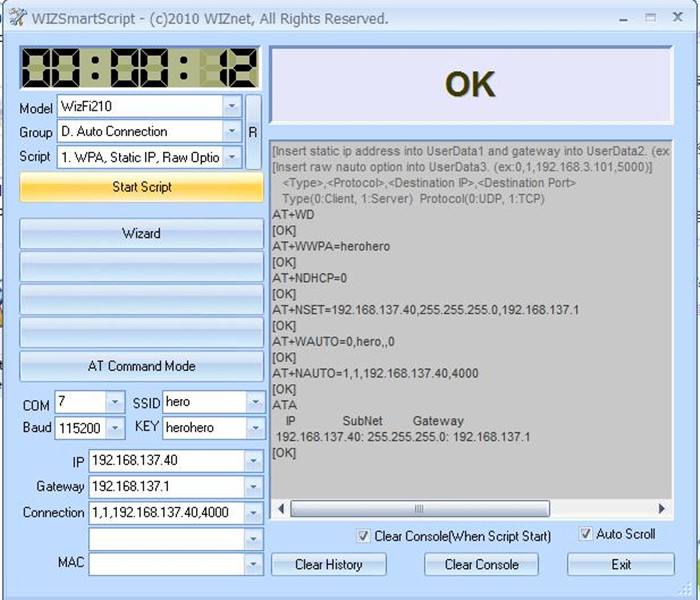

點擊Start Script

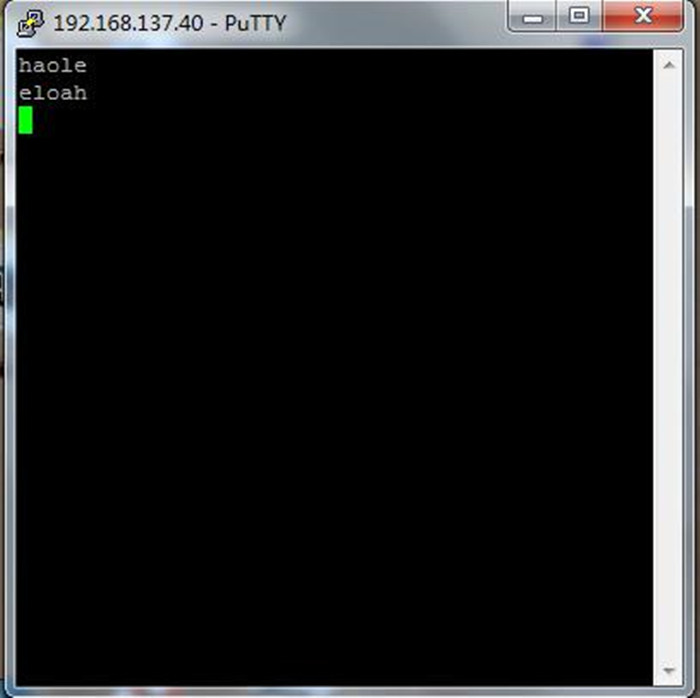

然后將模塊插入Arduino上打開Putty軟件

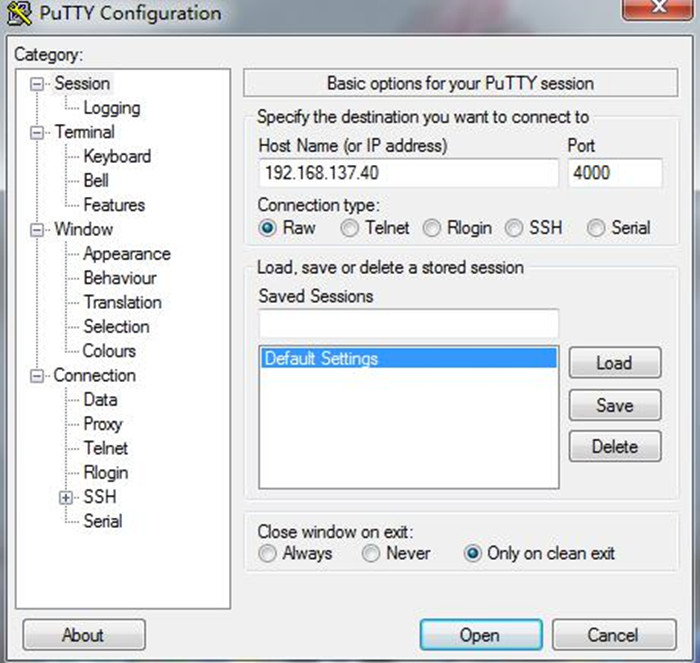

輸入設定的地址，Port口號選擇4000，Default Settings點擊Open

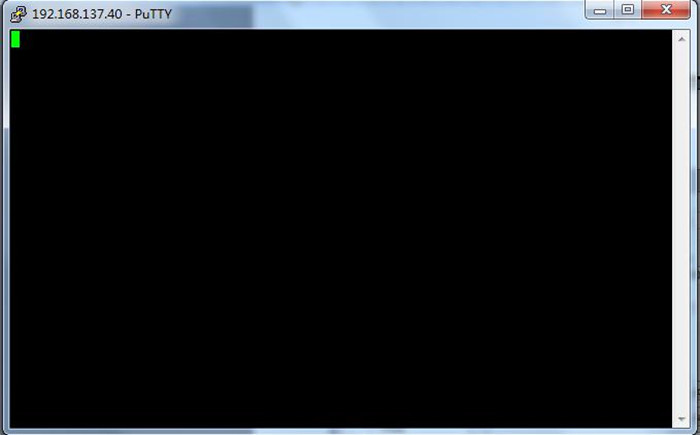

打開串口調試助手發送數據給WiFi模塊
