(SKU:RB-03T010)APC220無線數傳模塊套件

來自ALSROBOT WiKi
2015年6月3日 (三) 13:4726wd（討論 | 貢獻）的版本

(差異) ←上一版本 | 最后版本 (差異) | 下一版本→ (差異)
跳轉至： 導航、 搜索

目錄

產品概述

APC220-43模塊是高度集成半雙工微功率無線數據傳輸模塊，其嵌入高速單片機和高性能射頻芯片，TTL串口接口，配合1個USB轉換器可以實現電腦與單片機之間通訊。

規格參數

  1. 工作頻率 431MHz to 438MHz (1KHz步進)
  2. 調制方式 GFSK
  3. 頻率間隔 200KHz
  4. 發射功率 20mw (10級可調)
  5. 接收靈敏度-117dBm@1200bps
  6. 空中傳輸速率 1200 - 19200bps
  7. 接口速率 1200-57600bps
  8. 接口效驗方式 8E1/8N1/8O1
  9. 接口緩沖空間 512bytes
  10. 工作濕度 10%～90%（無冷凝）
  11. 工作溫度 -20℃ - 70℃
  12. 電源 3.3 – 5.5V (±50mV 紋波)
  13. 發射電流 ≦35mA@10mW
  14. 接收電流 ≦30mA
  15. 休眠電流 ≦5uA
  16. 傳輸距離 1000米傳輸距離 (開闊地可視距離)
  17. 尺寸 39mm x 19mm x 2.8mm

使用方法

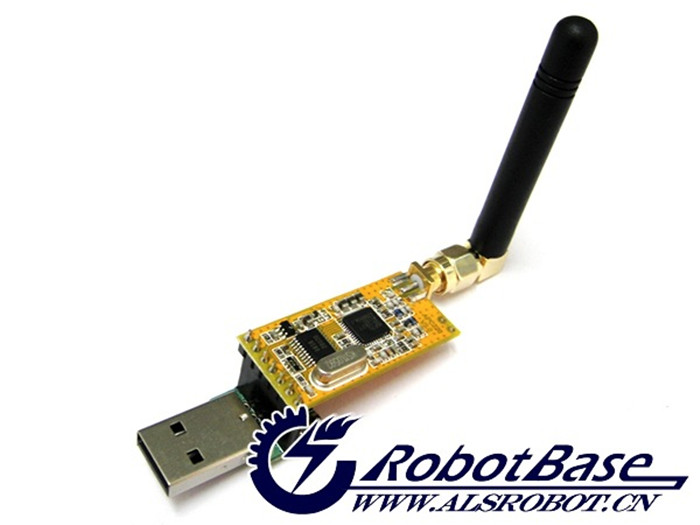

  • 使用USB轉接器設定APC220參數更容易
  • USB轉接器與APC220無線模塊無縫插接

應用例程

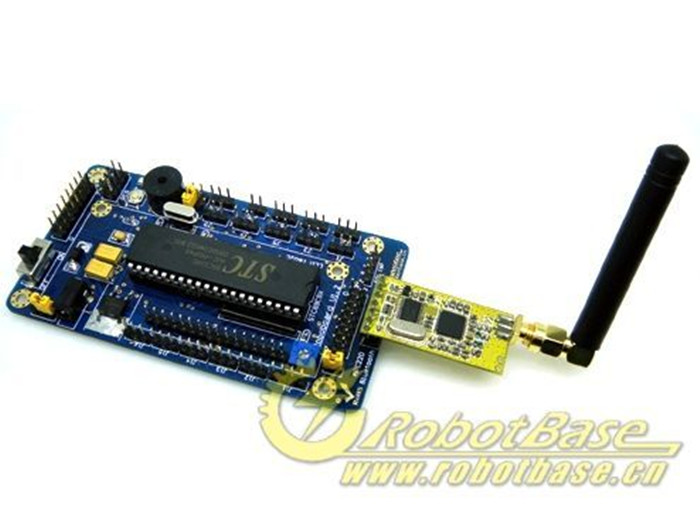

  • Roboboard v1.2 51單片機控制器可與APC220數傳模塊無縫插接
  • 傳感器擴展板V5.0接插APC220無線數傳模塊
