(RB-13K040)履帶機器人支撐板套件

產品概述

履帶機器人支撐板套件外形汲取了變形金剛擎天圖案特色，采用2.5mm厚黑色亮光壓克力材料加工，具有重量輕、不易碎、不導電、美觀大方等優點。此套件由2塊基板和固定螺絲包組成，分為上下兩層，下層基板可以安裝雙H橋直流電機驅動板、Mini紅外避障傳感器、火焰?zhèn)鞲衅?、光線傳感器、RB-65PG二自由度云臺等，上層基板可以安裝Arduino UNO R3控制器、Arduino MEGA 2560控制器，若要搭載更多電子設備可以再增加基板，真正實現人性化設計理念。

產品清單

1. RP5支撐板上層基板×1張
2. RP5支撐板下層基板×1張
3. M3×40銅柱×4根
4. M3×10銅柱×4根
5. M3×6螺絲×8個
6. M3螺母×4個

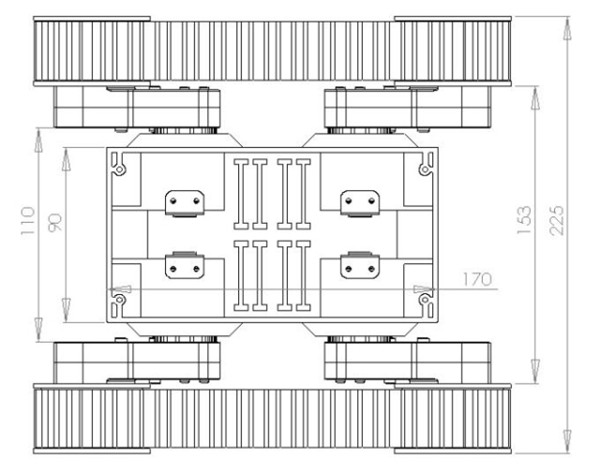

產品尺寸圖

相關應用

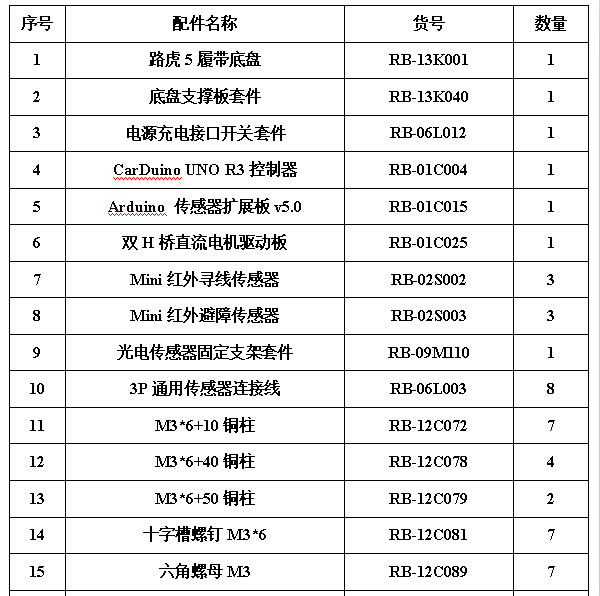

配件清單

安裝成品圖

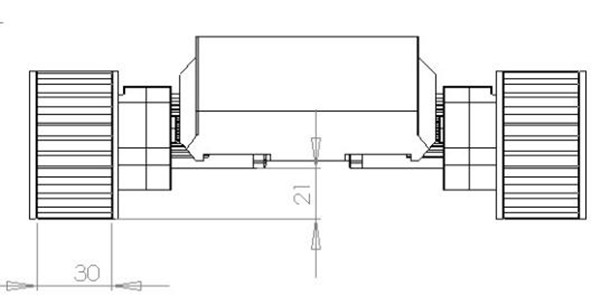

路虎五底盤支撐板尺寸圖

路虎五底盤安裝成品圖

例子程序

void setup()
{
  pinMode(8,OUTPUT);//定義輸入、輸出接口
  pinMode(9,OUTPUT);
  pinMode(10,OUTPUT);
  pinMode(5,OUTPUT);
  pinMode(6,OUTPUT);
  pinMode(7,OUTPUT);
  pinMode(11,INPUT);
  pinMode(12,INPUT);
  pinMode(14,INPUT);
  pinMode(2,INPUT);
  pinMode(3,INPUT);
  pinMode(4,INPUT);
}
void qianjin()//前進
{
     digitalWrite(10,300);//輸入數字量進行設定速度
     digitalWrite(5,300);
     digitalWrite(9,HIGH);//使直流電機（右）順時針轉
     digitalWrite(8,LOW);
     digitalWrite(7,HIGH);//使直流電機（左）逆時針轉
     digitalWrite(6,LOW);
}
void youzhuan()//右轉
{

     digitalWrite(10,100);//輸入數字量進行設定速度
     digitalWrite(5,100);
     digitalWrite(6,LOW);//使直流電機（右）逆時針轉
     digitalWrite(7,HIGH);
     digitalWrite(8,HIGH);//使直流電機（左）逆時針轉
     digitalWrite(9,LOW);
}
void zuozhuan()//左轉
{

     digitalWrite(10,100);//輸入數字量進行設定速度
     digitalWrite(5,100);
     digitalWrite(6,HIGH);//使直流電機（右）順時針轉
     digitalWrite(7,LOW);
     digitalWrite(8,LOW);//使直流電機（左）順時針轉
     digitalWrite(9,HIGH);
}
void tingzhi()//停止
{
     digitalWrite(6,HIGH);//使直流電機（右）制動
     digitalWrite(7,HIGH);
     digitalWrite(8,HIGH);//使直流電機（左）制動
     digitalWrite(9,HIGH);
}
void houtui(int a)
{
     analogWrite(10,a);//輸入模擬值進行設定速度

     analogWrite(5,a);
     digitalWrite(6,HIGH);//使直流電機（右）逆時針轉
     digitalWrite(7,LOW);
     digitalWrite(9,LOW);//使直流電機（左）順時針轉
     digitalWrite(8,HIGH);
}
void loop()
{
    int r,m,l;//定義尋線傳感器接口
    r=digitalRead(2);//定義右側尋線接口
    m=digitalRead(3);//定義中間尋線接口
    l=digitalRead(4);//定義左側尋線接口
    int r1,m1,l1;//定義避障傳感器接口
    r1=digitalRead(14);//定義右側避障接口
    m1=digitalRead(12);//定義中間避障接口
    l1=digitalRead(11);//定義左側避障接口
    if(l==LOW || m==LOW || r==LOW)//判斷是否有黑線 有則繼續
    {
      if(l==LOW && m==LOW && r==LOW)
      qianjin();
      if(l==HIGH && m==LOW && r==HIGH)
      qianjin();
      if(l==HIGH && m==LOW && r==LOW)
    {
       youzhuan();
      delay(400);
    }
      if(l==LOW && m==LOW && r==HIGH)
    {
      zuozhuan();
     delay(400);
   }
      if(l==HIGH && m==HIGH && r==LOW)
       {
       youzhuan();
     delay(400);
    }
      if(l==LOW && m==HIGH && r==HIGH)
     {
      zuozhuan();
      delay(400);
    }
    }
    if(l==HIGH && m==HIGH && r==HIGH)//判斷是否有障礙 有則繼續
    {
    if(l1==HIGH && m1==HIGH && r1==HIGH)
    qianjin();
    if(l1==HIGH && m1==LOW && r1==HIGH)
    {
      houtui(200);
      delay(400);
      zuozhuan();
      delay(300);
    }
    if(l1==HIGH && m1==HIGH && r1==LOW)
    zuozhuan();
    if(l1==LOW && m1==HIGH && r1==HIGH)
    youzhuan();
    if(l1==HIGH && m1==LOW && r1==LOW)
    zuozhuan();
    if(l1==LOW && m1==LOW && r1==HIGH)
    youzhuan();
    if(l1==LOW && m1==LOW && r1==LOW)
      {
        houtui(200);
        delay(400);
        zuozhuan();
        delay(300);
      }
    }
}
