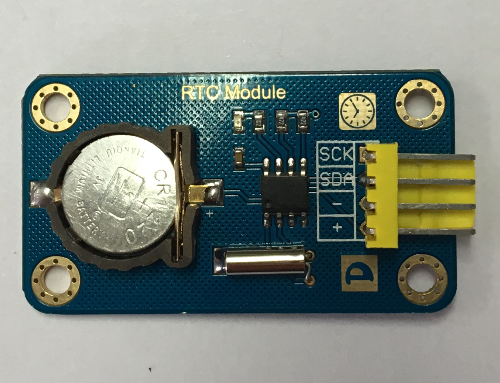

SKU:RB-02S101 RTC時鐘模塊

來自ALSROBOT WiKi
2016年7月27日 (三) 15:36Arduino77（討論 | 貢獻）的版本

(差異) ←上一版本 | 最后版本 (差異) | 下一版本→ (差異)
跳轉至： 導航、 搜索

目錄

產品概述

產品是一款低功耗，具有56字節非失性RAM的全BCD碼時鐘日歷實時時鐘模塊，芯片可以提供秒，分，小時等信息，每一個月的天數能自動調整。并且有閏年補償功能。AM/PM 標志位決定時鐘工作于24小時或12小時模式，芯片有一個內置的電源感應電路，具有掉電檢測和電池切換功能。當單片機斷電情況下，可以通過一個電池讓單片機項目時間保持記錄，完善的數據記錄。

規格參數

  1. 產品貨號：
  2. 工作電壓 ：+5v
  3. 主控芯片：DS1307
  4. 工作溫度范圍：0°C to +70°C
  5. 接口類型：IIC 通信接口
  6. 固定孔：4個 * M3
  7. 產品尺寸：45mm * 25mm

接口定義

RTC時鐘模塊引腳定義：

  • SDA：I2C 數據引腳
  • SCK：I2C 時鐘引腳
  • +：電源(VCC)
  • -：地(GND)

使用方法

硬件連接


例子程序

將下列程序上傳到 Carduino 控制器中

將下載到的壓縮文件解壓到到 Arduino IDE 軟件的 libraries 文件中（·····\arduino-1.7.6\libraries），啟動 Arduino IDE 選擇文件 -- 示例 -- RB-02S101_RTC_Module-master -- 打開 example - ds1307 例子程序，上傳到 Arduino UNO 控制器中，就可以實現代碼測試。操作方法下圖所示：
解壓過程

// Date and time functions using a DS1307 RTC connected via I2C and Wire lib
#include <Wire.h>
#include "RTClib.h"

#if defined(ARDUINO_ARCH_SAMD)
// for Zero, output on USB Serial console, remove line below if using programming port to program the Zero!
   #define Serial SerialUSB
#endif

RTC_DS1307 rtc;

char daysOfTheWeek[7][12] = {"Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"};

void setup () {

#ifndef ESP8266
  while (!Serial); // for Leonardo/Micro/Zero
#endif

  Serial.begin(57600);
  if (! rtc.begin()) {
    Serial.println("Couldn't find RTC");
    while (1);
  }

  if (! rtc.isrunning()) {
    Serial.println("RTC is NOT running!");
    // following line sets the RTC to the date & time this sketch was compiled
    //rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
    // This line sets the RTC with an explicit date & time, for example to set
     rtc.adjust(DateTime(2016, 7, 27, 13, 0, 0));//2016年7月27，13點整
  }
}

void loop () {
    DateTime now = rtc.now();
    Serial.print(now.year(), DEC);
    Serial.print('/');
    Serial.print(now.month(), DEC);
    Serial.print('/');
    Serial.print(now.day(), DEC);
    Serial.print(" (");
    Serial.print(daysOfTheWeek[now.dayOfTheWeek()]);
    Serial.print(") ");
    Serial.print(now.hour(), DEC);
    Serial.print(':');
    Serial.print(now.minute(), DEC);
    Serial.print(':');
    Serial.print(now.second(), DEC);
    Serial.println();
    delay(3000);
}

程序效果
