SKU:RB-01C115 多模式電機驅動板

來自ALSROBOT WiKi
2016年7月27日 (三) 17:34Arduino77（討論 | 貢獻）的版本

(差異) ←上一版本 | 最后版本 (差異) | 下一版本→ (差異)
跳轉至： 導航、 搜索

產品概述

產品為一個多功能驅動板，可以驅動電機、四線兩相步進電機、舵機，外觀是 Arduino 盾板，排座設計，Arduino 控制器連接電機驅動板的同時，不影響傳感器擴展板的連接，板載串行、IIC等常用通信接口，電機轉向指示燈，解決 Arduino UNO 控制器 IO 接口驅動能力弱，不能直接驅動電機或大扭力舵機的問題，電機及外部供電接口采用防插反接頭，避免由于接線錯誤造成的產品損壞。

規格參數

  1. 產品貨號：RB - 01C115
  2. 電機驅動芯片：L298P
  3. 外部供電范圍：7V - 35V
  4. 外形特點：Arduino UNO 盾板
  5. 外形尺寸：
  6. 擴展接口
  • 電機接口 * 2 個
  • 外部供電接口 * 1 個
  • UART 接口 * 1 個
  • IIC 接口 * 1 個
  • 數字接口 * 14 個
  • 模擬接口 * 6 個
  1. 電源指示燈：紅色
  2. 電機轉向指示燈：4 個（紅色 * 2 個，綠色 * 2 個）

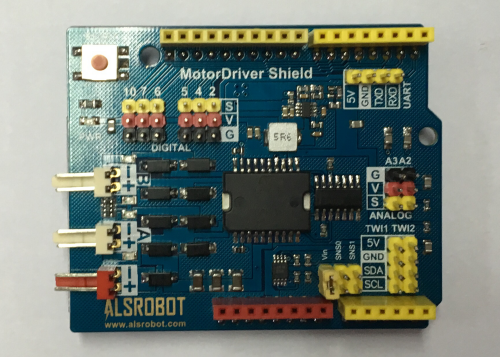

接口示意圖
