SKU:RB-02S018A TF卡讀寫模塊

產品概述

該模塊（MicroSD Card Adapter）是Micro SD卡讀寫模塊，通過文件系統及SPI接口驅動程序，單片機系統即可完成MicroSD卡內的文件進行讀寫。Arduino用戶可直接使用Arduino IDE自帶的SD卡程序庫即可完成卡的初始化和讀寫。
模塊特點如下：

支持Micro SD卡、Micro SDHC卡（高速卡）
板載電平轉換電路，即接口電平可為5V或3.3V
供電電源為4.5V - 5.5V，板載3.3V穩壓電路
通信接口為標準SPI接口
4個M2螺絲定位孔，便于安裝

規格參數

工作電壓：3.3V - 5V
產品尺寸：40mm * 28mm
重量大?。?g
信號類型：模擬信號
固定孔：M3 * 4個
通信接口：標準 SPI 接口
支持卡類型：Micro SD 卡（< = 2G），Micro SDHC 卡（< = 32G）
電源指示燈：紅色
數據傳輸指示燈：藍色

接口定義

+ ：電源正
- ：電源地
DI ：串行數據輸入
DO ：串行數據輸出
CK ：串行時鐘
CS ：片選信號，由控制器進行控制

使用方法

工作原理

TF 卡模塊使用 SPI 總線連接方式實現與 Arduino 控制器的通信，穩壓芯片輸出的 3.3V 為電平轉換芯片、Micro SD 卡進行供電，電平轉換電路往 Micro SD 卡方向的信號轉換成 3.3V，Micro SD 卡往控制接口方向的 MISO 信號也轉換成了 3.3V，一般 AVR 單片機系統都可以讀取該信號，產品使用自彈式卡座，方便卡的插拔。
注意：Arduino 的 sd.h 庫文件目前對 2G 及其以下的支持比較好，對 2G 以上的支持不好，所以在使用時，建議選用 2G 或以下的內存卡。

編程原理

TF 卡模塊共引出 6 個引腳，其中 DO、CK、DI 是 SPI 總線接口，“+”為電源正，“-”為電源 GND，CS 為片選端，實際使用時依照下面的接線圖連接即可，使用 Arduino IDE 自帶的例子程序就可以進行測試。

連接方法

DI -- D11
CS -- D10
CK -- D13
DO -- D12

例子程序

#include <SD.h>
#include <SPI.h>
File myFile;
void setup()
{
   Serial.begin(9600);
   while (!Serial) {;
   }
   Serial.print("Initializing SD card...");
   pinMode(10, OUTPUT);
   if (!SD.begin(4)) {
       Serial.println("initialization failed!");
       return;
   }
   Serial.println("initialization done.");
   myFile = SD.open("test.txt", FILE_WRITE);
   if (myFile) {
       Serial.print("Writing to test.txt...");
       myFile.println("testing 1, 2, 3.");
       myFile.close();
       Serial.println("done.");
   }
   else {
      Serial.println("error opening test.txt");
   }
   myFile = SD.open("test.txt");
   if (myFile) {
       Serial.println("test.txt:");
       while (myFile.available()) {
       Serial.write(myFile.read());
   }
   myFile.close();
   }
   else {
       Serial.println("error opening test.txt");
   }
}

void loop(){
}

程序效果

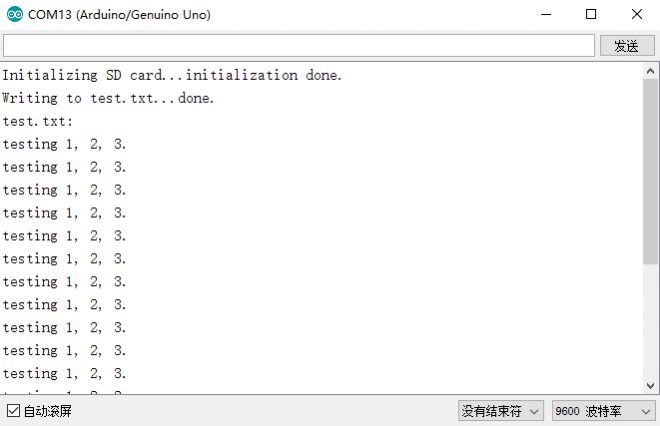

程序編譯上傳無誤之后，將準備好的 TF 卡插入到模塊中，連接 TF 卡模塊和 Arduino UNO 控制器，連接正常情況下，會顯示出卡的信息，如下圖所示：

產品相關推薦

例子程序下載

下載鏈接：http://pan.baidu.com/s/1mikbyg4 密碼：m59a

產品購買地址

Arduino TF卡讀寫存儲模塊：http://gharee.com/goods-782.html
