((SKU:RB-02S081) )觸摸傳感器
目錄 |

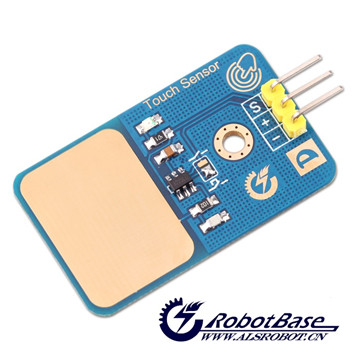

產品概述

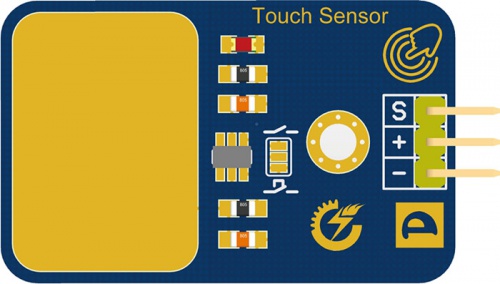

觸摸傳感器是一個基于電容感應的原理制作的觸摸開關模塊。人體或金屬觸碰傳感器的鍍金接觸面會被感應到。 除了與金屬面的直接觸摸，隔著一定厚度的塑料、玻璃等材料的接觸也可以被感應到，感應靈敏度隨接觸面的大小和覆蓋材料的厚度有關。 模塊有2種輸出模式，可使用改變焊接跳線進行切換。如右側圖片所示，在模塊上會有這樣的一個用于改變模式的短路點，焊接上面兩個的兩個短路點，模塊的模式會切換為開關模式，這個時候可以用于制作不太復雜觸摸控制的臺燈。短路下面兩個短路點，模塊的模式會切換為按鍵，此時可以用來代替實體按鍵。 注意事項：使用時模塊需要離固定面有一定高度，避免接觸產生信號誤差。
規格參數
- 工作電壓 ：3.3V - 5V
- 工作電流 ：<20mA
- 工作溫度范圍：－10℃～＋70℃
- 接口類型：數字信號
- 工作模式：開關/按鍵模式
- 默認模式：按鍵
- 感應面積：15mm * 20mm
- 尺寸大?。?7mm * 23mm
- 板載指示燈：紅色
- 重量大小：5g
接口定義
- S：信號輸出
- +：電源(VCC)
- -：地(GND)
使用方法
工作原理
觸摸傳感器是一個基于電容感應的原理制作的觸摸開關模塊，默認工作在按鍵模式下，當手指觸摸到感應部分時，傳感器輸出高電平，同時板載的 LED 亮起；當沒有觸碰感應部分時，傳感器輸出低電平，同時板載的 LED 熄滅。
編程原理
觸摸傳感器共引出三個引腳，分別是信號S、電源正Vcc、電源地GND，實際使用時，可以將傳感器連接到 Arduino UNO 控制器的數字引腳，例如數字口 2 號，通過 digitalRead()來讀取傳感器信號引腳的狀態，再使用 Arduino UNO 控制器的 D13 引腳燈來進行互動。
連接圖示
- S端口接到控制器的數字輸入引腳。5V 和GND分別接到電源的+5V和GND。
例子程序
將觸摸傳感器及LED小燈依照程序接入Arduino UNO控制器，觀察觸碰觸摸傳感器時LED小燈的狀態。
int ledPin = 13; // 設置指示燈為板載測試燈
int KEY = 2; // 連接觸摸傳感器到數字接口2
void setup()
{
pinMode(ledPin, OUTPUT); //設置連接到指示燈的管腳為輸出模式
pinMode(KEY, INPUT); //設置觸摸傳感器的連接管腳為輸入模式
}
void loop()
{
if(digitalRead(KEY)==HIGH) //讀取觸摸傳感器的狀態值
{
digitalWrite(ledPin, HIGH); //如果獲取電平為高，則打開燈
}
else
{
digitalWrite(ledPin, LOW); //如果獲取電平為底，則關閉燈
}
}
程序效果
將上述代碼復制到 Arduino IDE 中進行編譯上傳，編譯上傳無誤的情況下，在觸摸傳感器的模式為默認模式（按鍵模式）下，觸碰觸摸傳感器時，板載測試燈會亮，同時 Arduino 控制器 13 號引腳燈同時亮起，否則板載測試燈及 Arduino UNO 控制器 13 號引腳燈均熄滅。
