產品概述

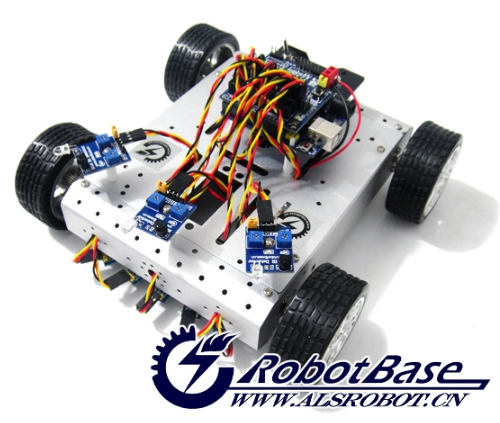

哈爾濱奧松機器人科技有限公司最新推出的AS-4WD尋線避障移動機器人套件是自主研發并生產的一款機器人套件。該套件可以智能判斷引導線并檢測躲避障礙物，可實現自動導引和避障功能，AS-4WD尋線避障移動機器人使用Mini紅外尋線傳感器感知引導線，使用Mini紅外避障傳感器感知障礙物。

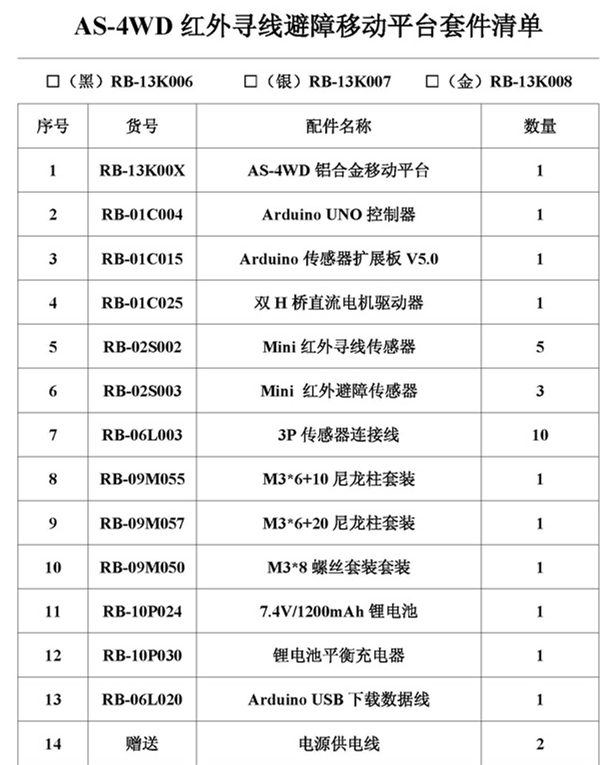

產品清單


配件參數

直流減速電機（1：48）

  1. 驅動電機齒輪箱減速比：1:48
  2. 無負載轉速（3V）：168RPM
  3. 無負載轉速（6V）：300RPM
  4. 無負載時電流（3V）：90mA
  5. 無負載時電流（6V）：100mA
  6. 扭矩大小 (3V): 0.04N.m
  7. 扭矩大小 (6V): 0.08N.m
  8. 尺寸大小：70.50 mm×27.00 mm×23.00 mm（長×寬×高）
  9. 重量大小: 約30g

電控部分資料

Carduino UNO控制器

Carduino UNO相關資料及使用方法

雙H橋電機驅動板

雙H橋電機驅動板相關資料及使用方法

Mini紅外尋線傳感器

Mini紅外尋線傳感器相關資料及使用方法

Mini紅外避障傳感器

Mini紅外避障傳感器相關資料及使用方法

傳感器擴展板

V5.0傳感器擴展板相關資料及使用方法

安裝步驟

步驟1：充電接口撥動開關連接線制作

充電接口撥動開關連接線制作步驟詳解

平臺安裝步驟

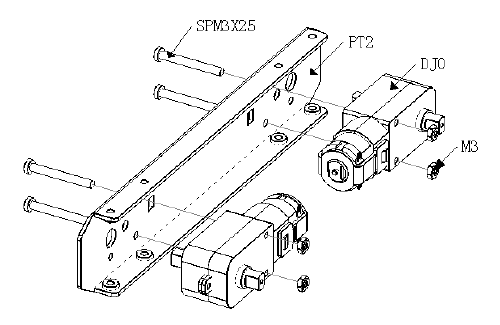

步驟1：平臺側板電機安裝

兩側電機安裝相同，注意安裝前將電機接線用電烙鐵焊接好，套上熱縮管加熱塑封。
使用零件：平臺側板*2個、直流減速電機*4個、M3*25螺絲*8個、M3六角螺母*8個

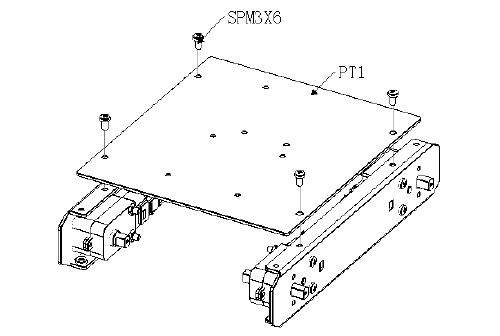

步驟2：平臺底板安裝

使用零件：步驟1中安裝好電機的側板*2套、平臺底板*1個、M3*6螺絲*4個

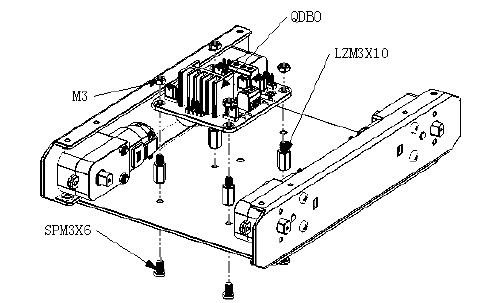

步驟3：雙H橋電機驅動板安裝

驅動板安裝方向隨意，注意同側電機接線方向順序，保證同側電機轉向是相同的。
使用零件：步驟2中的組合體、雙H橋直流電機驅動板*1個、M3*10尼龍柱*4個、M3六角螺母*4個、M3*6螺絲*4個


步驟4：電池盒安裝

電池盒可用雙面膠固定，后輪電機接線需插入杜邦線帽，接入步進電機接口
使用零件：電池盒*1個或鋰電池*1塊

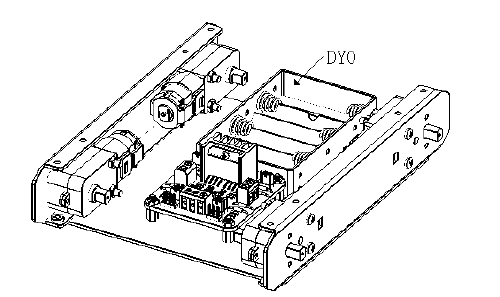

電池盒固定位置

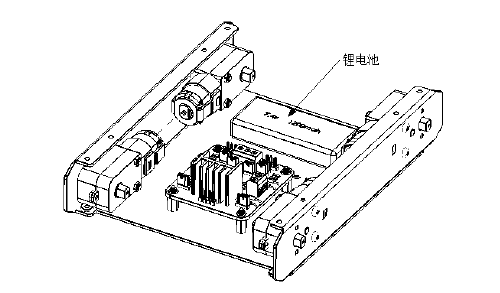

鋰電池固定位置

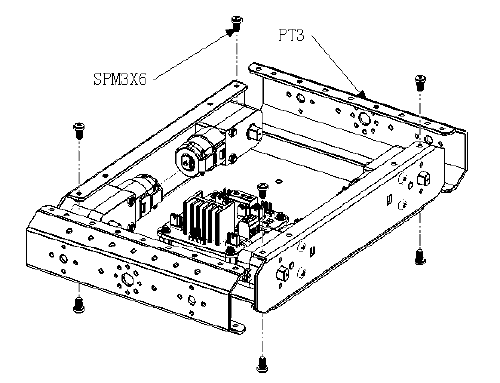

步驟5：4WD端板安裝

使用零件：4WD端板*1個、步驟4中的組合體*1個、M3*6螺絲*4個、M3六角螺母*4個

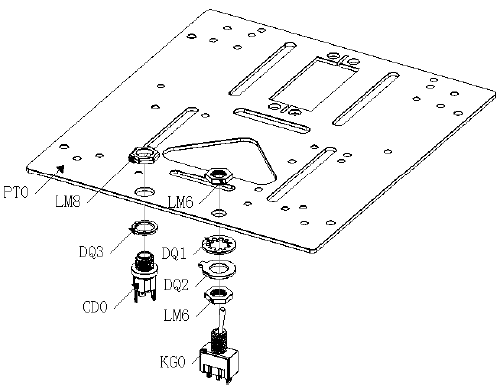

步驟6：充電接口、撥動開關安裝

使用零件：步驟1中制作好的充電開關接口連接線、4WD上板

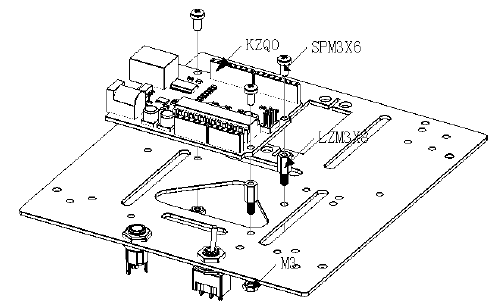

步驟7：Carduino UNO控制器安裝

使用零件：步驟6中的組合體、Carduino UNO控制器*1個、M3*10尼龍柱*3個、M3*6螺絲*3個、M3六角螺母*3個

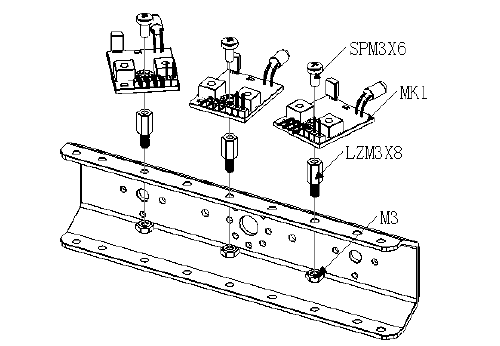

步驟8：避障傳感器安裝

使用零件：M3*20尼龍柱*3個、M3*6螺絲*3個、M3六角螺母*3個、避障傳感器*3個

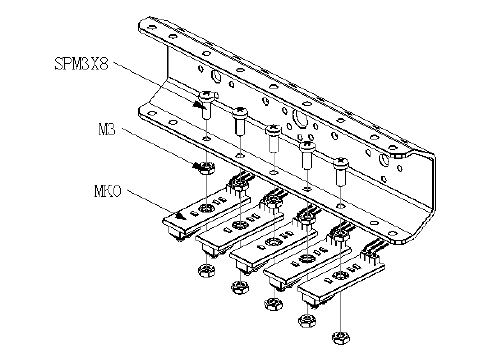

步驟9：尋線傳感器安裝

使用零件：尋線傳感器*5個、M3*8螺絲*5個、M3六角螺母*5個、步驟5中的組合體*1套

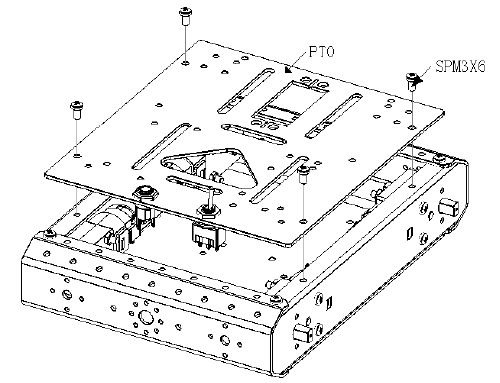

步驟10：4WD上板安裝

使用零件：4WD平臺上板*1個、步驟9中的組合體*1套

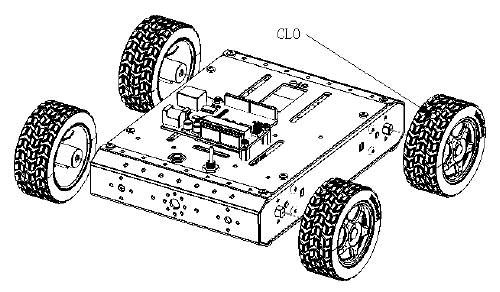

步驟11：4WD輪子安裝

使用零件：步驟9中的組合體*1套、4WD輪子*4個

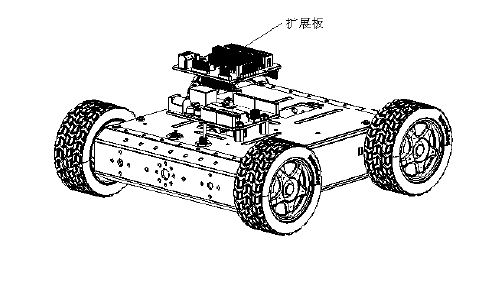

步驟12：V5.0傳感器擴展板插入

使用零件：V5.0傳感器擴展板*1個、步驟11中安裝好的平臺*1套


整機測試

接線說明

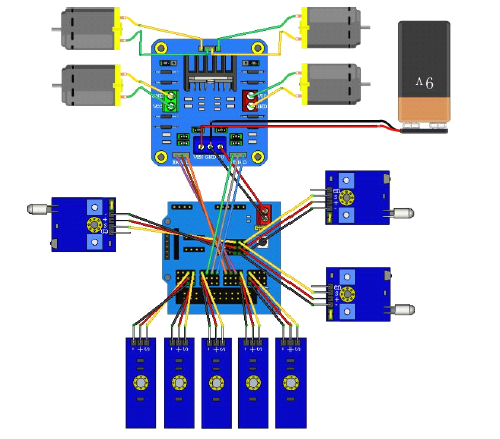

接線圖：


接線說明：

  • 數字口5→接雙H 橋驅動板的EB
  • 數字口6→接雙H 橋驅動板的I4
  • 數字口7→接雙H 橋驅動板的I3
  • 數字口8→接雙H 橋驅動板的I1
  • 數字口9→接雙H 橋驅動板的I2
  • 數字口10→接雙H 橋驅動板的EA
  • 尋線傳感器從左至右依次接Arduino 控制器的數字口2、數字口3、數字口4、數字口11、數字口12。
  • 左側避障傳感器接模擬口2、中間避障傳感器接模擬口1、右側避障傳感器接模擬口0。

例子程序

void setup()
{

  /*MsTimer2::set(1000, flash); // 500ms period
  MsTimer2::start();
  counterStart();*/
  pinMode(8,OUTPUT);//定義輸入、輸出接口
  pinMode(9,OUTPUT);
  pinMode(10,OUTPUT);
  pinMode(5,OUTPUT);
  pinMode(6,OUTPUT);
  pinMode(7,OUTPUT);
  pinMode(11,INPUT);
  pinMode(12,INPUT);
  pinMode(14,INPUT);
  pinMode(2,INPUT);
  pinMode(3,INPUT);
  pinMode(4,INPUT);

}
/*void counterStart()
{
  TCCR1A=0;
  TCCR1B=0;
  TCNT1=0;
  TCCR1B = TCCR1B | 7;
}
*/
void qianjin()//前進
{
     digitalWrite(10,300);//輸入數字量進行設定速度
     digitalWrite(5,300);
     digitalWrite(9,HIGH);//使直流電機（右）順時針轉
     digitalWrite(8,LOW);
     digitalWrite(7,HIGH);//使直流電機（左）逆時針轉
     digitalWrite(6,LOW);
}
void zuozhuan()//
{

     digitalWrite(10,100);//輸入數字量進行設定速度
     digitalWrite(5,100);
     digitalWrite(6,LOW);//使直流電機（右）逆時針轉
     digitalWrite(7,HIGH);
     digitalWrite(8,HIGH);//使直流電機（左）逆時針轉
     digitalWrite(9,LOW);
}
void youzhuan()//
{

     digitalWrite(10,100);//輸入數字量進行設定速度
     digitalWrite(5,100);
     digitalWrite(6,HIGH);//使直流電機（右）順時針轉
     digitalWrite(7,LOW);
     digitalWrite(8,LOW);//使直流電機（左）順時針轉
     digitalWrite(9,HIGH);
}
void tingzhi()//停止
{
     digitalWrite(6,HIGH);//使直流電機（右）制動
     digitalWrite(7,HIGH);
     digitalWrite(8,HIGH);//使直流電機（左）制動
     digitalWrite(9,HIGH);
}
void houtui(int a)
{
     analogWrite(10,a);//輸入模擬值進行設定速度

     analogWrite(5,a);
     digitalWrite(6,HIGH);//使直流電機（右）逆時針轉
     digitalWrite(7,LOW);
     digitalWrite(9,LOW);//使直流電機（左）順時針轉
     digitalWrite(8,HIGH);

}
void loop()
{
    int r,m,l;//定義尋線傳感器接口
    r=digitalRead(2);//定義右側尋線接口
    m=digitalRead(3);//定義中間尋線接口
    l=digitalRead(4);//定義左側尋線接口
    int r1,m1,l1;//定義避障傳感器接口
    r1=digitalRead(A1);//定義右側避障接口
    m1=digitalRead(11);//定義中間避障接口
    l1=digitalRead(12);//定義左側避障接口


   if(l==HIGH || m==HIGH || r==HIGH)//判斷是否有黑線 有則繼續
    {
      if(l==HIGH && m==HIGH && r==HIGH)
      qianjin();
      if(l==LOW && m==HIGH && r==LOW)
      qianjin();
      if(l==HIGH && m==LOW && r==LOW)
      {
         zuozhuan();
         delay(400);
         tingzhi();
         delay(80);
      }
      if(l==LOW && m==LOW && r==HIGH)
      {
         youzhuan();
         delay(400);
         tingzhi();
         delay(80);
      }
      if(l==HIGH && m==HIGH && r==LOW)
      {
         zuozhuan();
         delay(400);
         tingzhi();
         delay(80);
      }
      if(l==LOW && m==HIGH && r==HIGH)
      {
         youzhuan();
         delay(400);
         tingzhi();
         delay(80);
      }
    }
    if(l==LOW && m==LOW && r==LOW)//判斷是否有障礙 有則繼續
    {
       if(l1==HIGH && m1==HIGH && r1==HIGH)
       qianjin();
      if(l1==HIGH && m1==LOW && r1==HIGH)
      {
         houtui(200);
         delay(400);
         zuozhuan();
         delay(300);
      }
      if(l1==HIGH && m1==HIGH && r1==LOW)
      youzhuan();
      if(l1==LOW && m1==HIGH && r1==HIGH)
      zuozhuan();
      if(l1==HIGH && m1==LOW && r1==LOW)
      youzhuan();
      if(l1==LOW && m1==LOW && r1==HIGH)
      zuozhuan();
      if(l1==LOW && m1==LOW && r1==LOW)
      {
        houtui(200);
        delay(400);
        youzhuan();
        delay(300);
      }
    }
}
