產品概述

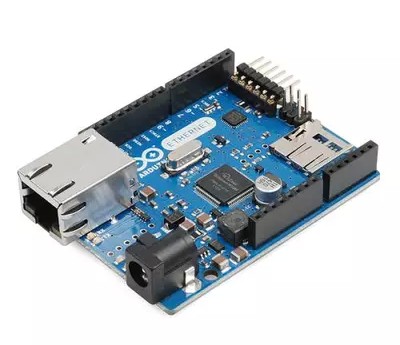

Arduino Ethernet擴展板可以讓Arduino控制器連接網絡。它是一塊內置WizNet W5100 TCP/IP微處理器的擴展板。這塊板通過長針腳排母（wire-wrap header）連接arduino板。使用Arduino IDE中的Ethernet庫程序便可以輕松地使用這款擴展板連接到網絡中。這款擴展板支持同時4個socket的連接。 且該款擴展板的R3版本還新增了由4個額外端口組成的1.0標準版輸出端口：2個位于ARFF邊上，2個位于RESET邊上。RESET邊上的兩個端口，一個是IOREF，用來使擴展板適應主板。另一個空的端口預留給將來擴展的可能。此款最新的版本新增micro-SD卡的插槽，擁有網絡存儲功能。此外，它和Arduino Duemilanove，Mega系列也完全兼容。它還擁有一個獨立的PoE（ power-over-Ethernet）模塊。該模塊可以焊接到主板上，從而通過雙絞線來傳輸電力。這是符合IEEE802.3af標準的，并和現存的PoE模塊相兼容。 電源說明：這塊板可以用外部電源供電，通過一個可選Ethernet電源模塊或者FTDI電纜/USB串行連接器。 外部電源可以通過AC-to-DC適配器或者電池，適配器能通過插入2.1mm中央位置插頭插入電源插座，電池出來的導線能夠插入電源連接器的Gnd和Vin口。 這塊板能過在外部6到20v的電源供電，如果電源小于7V,5V的輸出口，可能小于5v導致不穩定。如果超過12V電壓整流可能在大功率時過熱導致?lián)p壞電路，所以推薦使用7到12v的DC供電。 備注：引腳10，11，12和13是保留用于以太網模塊的接口，不能進行其他應用，這就減少了可用的引腳數，數字9，4可作為PWM輸出。

規格參數

  1. 主控制器：單片機ATmega328
  2. 工作電壓：5V
  3. DC接口輸入電壓（推薦）：7-12v
  4. DC接口輸入電壓（限制）：6-20v
  5. 數字I/O引腳：14個（其中4為PWM輸出）
  6. Arduino引腳預留：數字10到13用于SPI，數字4腳用于SD卡，數字2引腳W5100的中斷
  7. 模擬輸入引腳：6個
  8. I / O引腳輸出電流：40mA
  9. 3.3V引腳輸出電流：50mA
  10. 閃存：32 KB的閃存（ATmega328）其中0.5 kb的bootloader
  11. SRAM：2 KB SRAM（ATmega328）
  12. EEPROM：1 KB的EEPROM（ATmega328）
  13. 時鐘晶振：16MHz
  14. 網絡控制：W5100的TCP / IP嵌入式以太網控制器
  15. SD卡類型：微型SD卡
