(SKU:RB-02S021) PS2游戲搖桿模塊
來自ALSROBOT WiKi
目錄 |

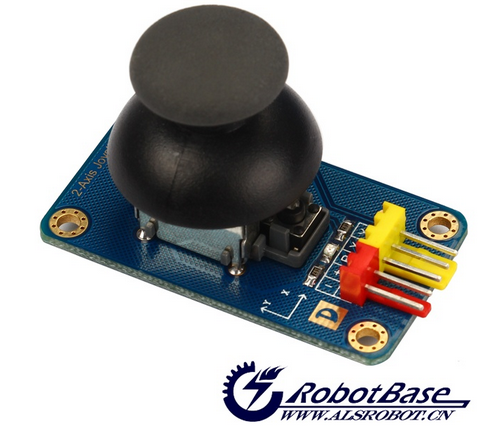

產品概述
PS2雙軸按鍵游戲搖桿模塊采用SONY公司PS2游戲手柄上原裝優質金屬按鍵搖桿電位器，模塊特設二路模擬輸出和一路數字輸出接口，輸出值分別對應（X，Y）雙軸偏移量，其類型為模擬量；按鍵表示用戶是否在Z軸上按下，其類型為數字開關量。模塊集成電源指示燈，可顯示工作狀態；坐標標識符清晰簡明、準確定位；用其可以輕松控制物體（如二自由度舵機云臺）在二維空間運動，因此可以通過控制器編程，傳感器擴展板插接，完成具有創意性遙控互動作品。
規格參數
- 工作電壓 ：+5v
- 尺寸大小： 50mm x 28mm
- 重量大?。?33g
- 信號類型：模擬信號
- 接口類型：KF2510-5P
接口定義
- Y：Y軸方向信號引腳（模擬輸出）
- X：X軸方向信號引腳（模擬輸出）
- B：B軸方向信號引腳（數字輸出）
- GND：電源地
- VCC：電源正極
使用方法

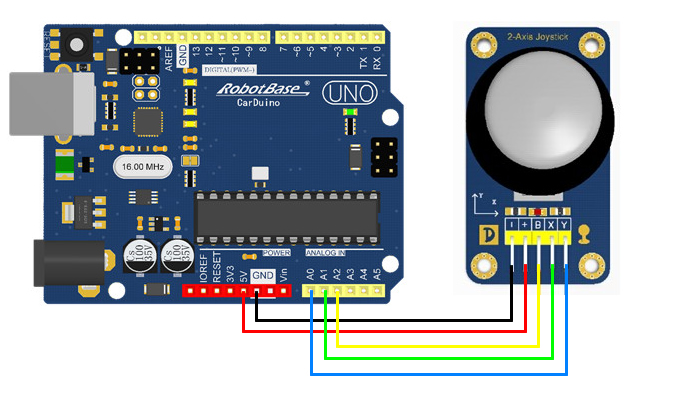

硬件連接圖
Y,X,B引腳接到控制器的A0,A1,A2口。+和-分別接到電源的+5V和GND。
例子程序

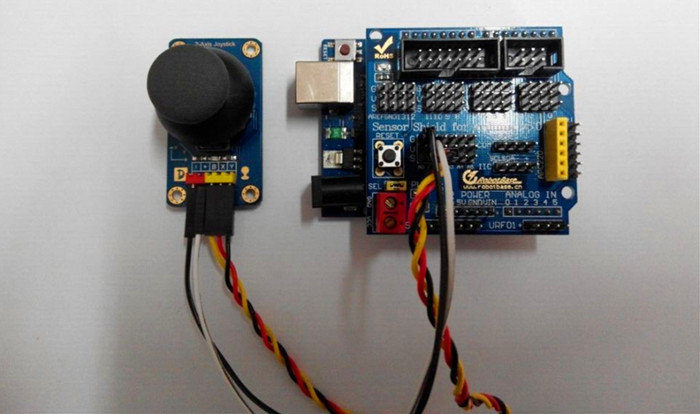

將PS2搖桿模塊與LED小燈連接于Arduino UNO，撥動搖桿，測試模塊
int X;
int Y;
int B;
void setup() {
Serial.begin(9600);
}
void loop() {
X = analogRead(A0); //讀取A0口模擬值
Y = analogRead(A1); //讀取A1口模擬值
B = analogRead(A2); //讀取A2口模擬值
Serial.println(X);
Serial.println(Y);
Serial.println(B);
delay(1000);
}
程序效果
- 打開串口監視器之后，會輸出當前檢測到的模擬值。

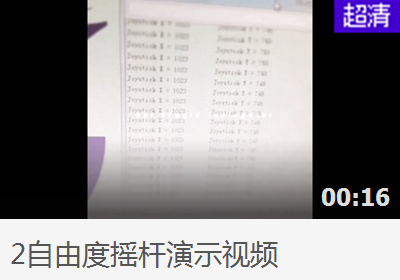

視頻演示
