(SKU:RB-05L008)SPI 8位數碼管

來自ALSROBOT WiKi
跳轉至： 導航、 搜索



目錄

產品概述

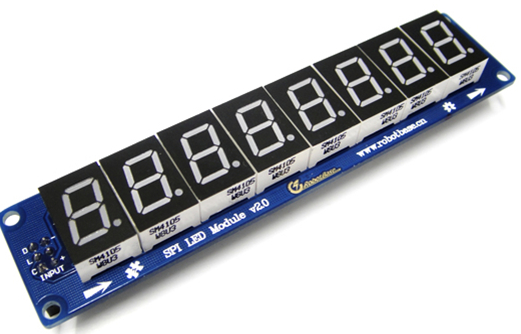

2012最新推出的SPI LED Module v2.0是哈爾濱奧松機器人科技有限公司研發的一款簡單易用、連接方便、性價比較高的多位數碼管顯示模塊。此模塊采用74HC595高速串行轉并行芯片。與國內外同類產品相比，具有以下特點：一、采用串行SPI接口，最大限度的節約用戶緊張的I/O資源，并可以級聯相同模塊而不必多耗費I/O；二、數碼管靜態顯示，無抖動感；三、接口部分全部用絲印標注，清晰明確，方便用戶接插；四、3.3V、5V通用，可以直接與微處理器或其他邏輯電路相連接，適合各種開發板和控制器，例如：Arduino控制器、STC單片機、AVR單片機等。

規格參數

  1. 產品名稱：SPI 8位數碼管
  2. 品貨號：RB-05L008
  3. 工作電壓：DC3V/5V
  4. 工作電流：滿載約為400mA
  5. 工作頻率：最大100MHz
  6. 產品類型：顯示輸出
  7. 制作工藝：FR4雙面沉金
  8. 固定孔尺寸：3.2mm
  9. 最大固定孔間距：118mm
  10. 最小固定孔間距：23mm
  11. 對角固定孔間距：120mm

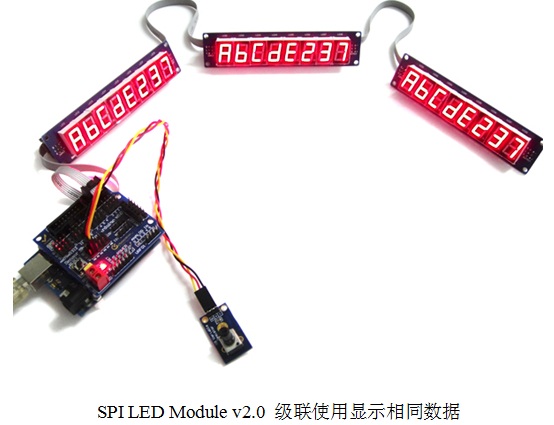

  12. 人性化設計：可級聯多個本模塊同時靜態顯示
  13. 工作溫度：10℃-30℃
  14. 重量：32g
  15. 產品尺寸：113mm x 28mm x 19mm

使用方法

使用硬件

  • Carduino UNO 控制器 * 1個
  • Arduino 傳感器擴展板 * 1個
  • SPI LED Module * 1個
  • 6P連接線 * 1條
  • USB數據通信線 * 1條

硬件接線

利用6P線將SPI LED Module v2.0的INPUT端接到Arduino 傳感器擴展板V5.0的LCD-Serial接口上。 或者您有其他設備想與SPI LED Module v1.0連接，請查看下面的SPI LED Module v1.0 的INPUT端口定義。

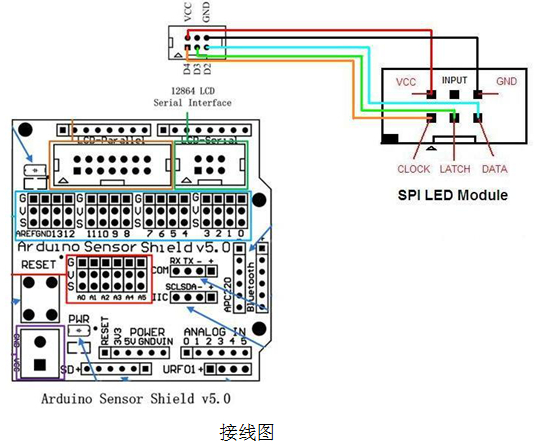

如圖所示，使用6P連接線將SPI LED Module連接到Arduino傳感器擴展板的LCD-Serial接口上。

例子程序

/************************************************************
機器人基地 RobotBase www.robatbase.cn
目    的：  Arduino、SPI LED Module互動例程
目標系統：  基于Arduino控制器
應用軟件：  Arduino 0018
功能描述：  SPI LED Module向右位移一位顯示數字
            用戶使用串口終端隨機發送數據并顯示
發布時間：  2012-07-20
說    明：  若用于商業用途，請保留此段文字或注明代碼來源
              哈爾濱奧松機器人科技有限公司保留所有版權
************************************************************/
const int clockPin = 4;          //時鐘引腳 連接到數字P4口
const int latchPin = 3;          //鎖存引腳 連接到數字P3口
const int dataPin = 2;           //數據引腳 連接到數字P2口
byte Tab[] = {                   //數碼管譯碼
  0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
  //0 1 2 3 4 5 6 7 8 9 熄滅
void setup() {
  pinMode(latchPin, OUTPUT);      //設置鎖存引腳為輸出
  pinMode(dataPin, OUTPUT);       //設置數據引腳為輸出
  pinMode(clockPin, OUTPUT);      //設置時鐘引腳為輸出
  Serial.begin(9600);            //設置串口波特率
  Serial.println("Reset");       //串口發送“Reset”
  for(int x = 0;x < 10; x++){     //依次移位顯示9876543210
    shiftOut(dataPin, clockPin, MSBFIRST, Tab[x]);  //發送一個數字
    digitalWrite(latchPin, LOW);  //給latch引腳一個上升沿信號
    digitalWrite(latchPin, HIGH); //鎖存并顯示
    delay(500);                   //延時500ms后顯示下一位
  }
}
void loop() {
  if (Serial.available() > 0) {  //串口接收到數據
    int number = Serial.read() - 48;  //讀取串口接收到的數據
    //ASCII碼表中的0-9與變量48-57值一一對應，所以：
    //-48是為了將串口接收到的變量值匹配至ASCII碼表
    shiftOut(dataPin, clockPin, MSBFIRST, Tab[number]);  //發送一個數字
    digitalWrite(latchPin, LOW); //刷新顯示
    digitalWrite(latchPin, HIGH);
  }
}

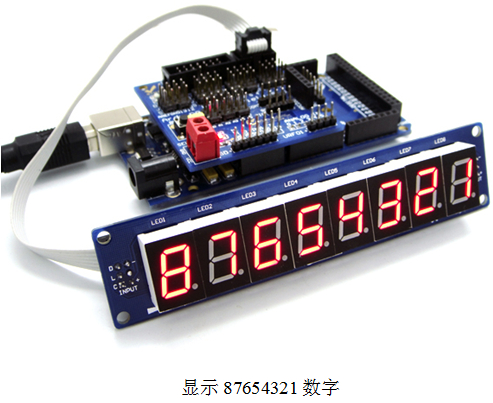

程序效果

代碼功能是在LCD SPI Module上向右位移一位顯示數字，打開串口終端，隨機輸入一組數字并發送，例如11235813，則模塊立即顯示31853211(注：數字顛倒的結果是因為數碼管移位顯示是依次向右的)。

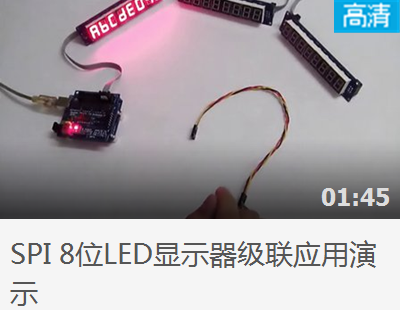

視頻演示
