SKU:RB-01C025 雙H橋直流電機驅動板

產品概述

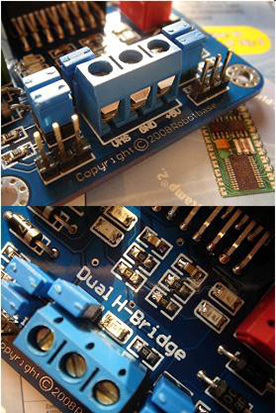

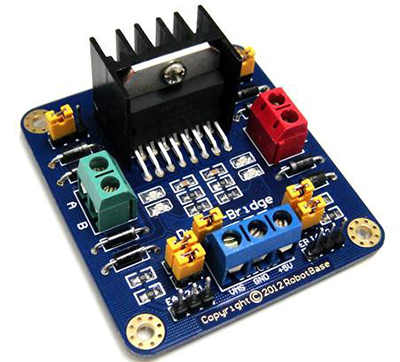

LKV－HM3.0雙H橋直流電機驅動板采用ST公司的L298N典型雙H橋直流電機驅動芯片，可用于驅動直流電機或雙極性步進電機，此驅動板體積小，重量輕，具有強大的驅動能力：2A的峰值電流和46V的峰值電壓；外加續流二極管可防止電機線圈在斷電時的反電動勢損壞芯片；雖然芯片過熱時具有自動關斷功能，但安裝散熱片使芯片溫度降低，讓驅動性能更加穩定；板子設有2個電流反饋檢測接口、內邏輯取電選擇端、4個上拉電阻選擇端、2路直流電機接口和四線兩相步進電機接口、控制電機方向指示燈、4個標準固定安裝孔。此驅動板適用于智能程控小車、輪式機器人等，可配合各種控制器使用，幫你實現機器人DIY夢想。

規格參數

驅動芯片：L298N 雙H橋直流電機驅動芯片
驅動部分端子供電范圍 Vs：＋5V～＋46V
驅動部分峰值電流 Io：2A
邏輯部分端子供電范圍 Vss：＋5V～＋7V（可板內取電＋5V）
邏輯部分工作電流范圍：0 - 36 mA
控制信號輸入電壓范圍：低電平：－0.3V ≤ Vin ≤ 1.5V ；高電平：2.3V ≤ Vin ≤ Vss
使能信號輸入電壓范圍：低電平：－03≤Vin≤1.5V（控制信號無效）；高電平：2.3V≤Vin≤Vss（控制信號有效）
最大功耗：25W（溫度T＝75℃時）
正常工作溫度：－25℃～＋130℃
尺寸大?。?0mm × 54mm
重量大小：33g
其他擴展：特設電流反饋檢測接口、控制方向指示燈、上拉電阻選擇接口、邏輯部分板內取電接口。
板載指示燈：

轉向指示燈：4個（紅色兩個；綠色兩個）
電源指示燈：1個（紅色）

使用方法

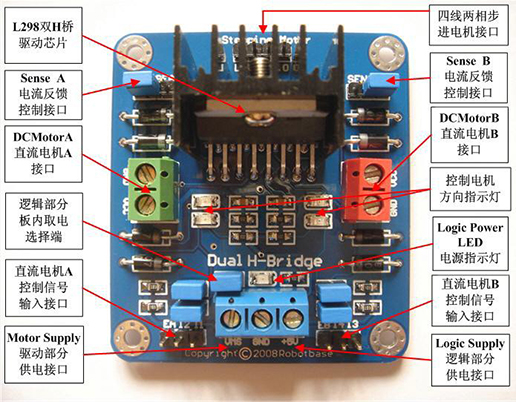

引腳說明

1.驅動芯片：驅動板使用的驅動芯片是 ST 公司的 L298N，它是典型雙 H 橋直流電機驅動芯片，可用于驅動直流電機或雙極性步進電機。

2.固定方式：驅動板的四腳都有φ3 大小的螺絲固定孔，此處不僅可以將驅動板固定在移動機器人平臺下底板上，也可以固定到你自己設計的機器人平臺上。

3.電機驅動：紅綠端子分別為左右兩邊直流減速電機接線座，注意電機接線順序對應，方向保持一致，4 個電機方向指示燈方便程序調試。

4.驅動板供電：VMS 端為驅動供電輸入 + 端，輸入電壓范圍：+5V - +46V。
當輸入電壓范圍在 +5V - +7V 或者 +18V - +46V 時需要同時給邏輯部分供電，取下板內取電端跳線帽，+5V 接線端輸入+5V。
當輸入電壓范圍在 +7V - +18V 邏輯部分可以板內取電，板內取電端需插上跳線帽，GND 為電源地。

5.獨特設計：4個上拉電阻選擇端，專為 I/O口驅動能力差的單片機而設計，讓驅動板適用性更強。正常使用可以不必取下，如果單片機 I/O 口驅動能力強，如 AVR 單片機，可以取下跳線帽，節約供電。

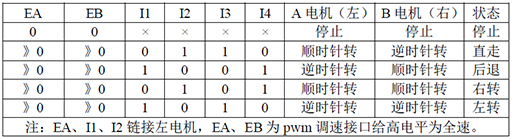

6.控制信號：EA、I1、I2 與 EB、I3、I4 分別為控制信號輸入接口，其中 EA 與 EB 分別是左右兩路電機控制接口使能端，高電平有效，可用于 PWM 調速。下表為接口使用真值表，輸入信號不同，對應電機運轉狀態不同。

7.步進電機接口：此處接口為單路四線兩相步進電機接口，同時也可以驅動 2 路直流減速電機，注意此處電機運轉狀態與紅綠端子接線座電機狀態相同，控制信號分別由EA、I1、I2與EB、I3、I4 輸入。

應用例程

控制直流電機

硬件設備如下

硬件接線

在板子的左、右下角分別有兩個直流電機控制信號輸入接口，將兩個Mini直流減速電機連接到左側綠色端子和右側紅色端子
左下角的信號輸入接口三個插針分別是EA、I1、I2，右下角的信號輸入接口三個插針分別是EB、I3、I4，EA、EB是用來接入PWM接口給電機調速，I1和I2 、I3和I4分別接入數字接口。
邏輯供電部分，我們可以直接接入Arduino板子上的5V輸出接口，由于本公司這款直流電機驅動板是可以板內取電，所以這里也可以不接線，如需要板外取電需將控制板內取電的跳線帽取下，端子左邊的VMS接口是驅動部分取電，這里供電使用的是四節5號電池。

Arduino實驗代碼

int pin1=8; //定義I1接口
int pin2=9; //定義I2接口
int speedpin=10; //定義EA(PWM調速)接口
int pin3=5; //定義I3接口
int pin4=6; //定義I4接口
int speedpin1=7; //定義EB(PWM調速)接口
void setup()
{
    pinMode(pin1,OUTPUT); //定義該接口為輸出接口
    pinMode(pin2,OUTPUT);
    pinMode(speedpin,OUTPUT);
    pinMode(pin3,OUTPUT);//
    pinMode(pin4,OUTPUT);
    pinMode(speedpin1,OUTPUT);
}
void loop()
{
    digitalWrite(speedpin,HIGH); //輸入模擬值進行設定速度
    delay(2000);
    digitalWrite(pin1,LOW);//使直流電機順時針轉
    digitalWrite(pin2,HIGH);
    digitalWrite(pin3,LOW);
    digitalWrite(pin4,HIGH);

    digitalWrite(speedpin1,HIGH);
    delay(2000);
    digitalWrite(pin1,HIGH); //使直流電機逆時針轉
    digitalWrite(pin2,LOW);
    digitalWrite(pin3,HIGH);
    digitalWrite(pin4,LOW);

}

程序效果

先讓電機順時針轉兩秒，再逆時針轉兩秒，再讓電機停止轉動兩秒，這樣循環進行。注意：一般情況電機的轉速與電機以及其負載都有關系，所以速度要根據實際情況調節。

控制步進電機

接線說明

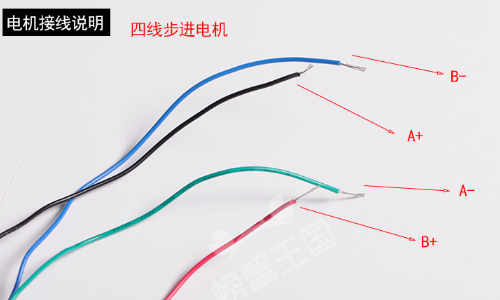

將步進電機按照下列說明連接到雙 H 橋驅動板的步進電機控制接口

硬件設備

例子程序

int ENA=3;
int IN1=13;
int IN2=4;
int ENB=5;
int IN3=7;
int IN4=8;

void setup()
{
 pinMode(ENA,OUTPUT);
 pinMode(ENB,OUTPUT);
 pinMode(IN1,OUTPUT);
 pinMode(IN2,OUTPUT);
 pinMode(IN3,OUTPUT);
 pinMode(IN4,OUTPUT);

 digitalWrite(ENA,HIGH);
 digitalWrite(ENB,HIGH);
}
void loop()
{
 digitalWrite(IN1,LOW);
 digitalWrite(IN2,HIGH);
 digitalWrite(IN3,HIGH);
 digitalWrite(IN4,LOW);
 delay(10);
 digitalWrite(IN1,LOW);
 digitalWrite(IN2,HIGH);
 digitalWrite(IN3,LOW);
 digitalWrite(IN4,HIGH);
 delay(10);
 digitalWrite(IN1,HIGH);
 digitalWrite(IN2,LOW);
 digitalWrite(IN3,LOW);
 digitalWrite(IN4,HIGH);
 delay(10);
 digitalWrite(IN1,HIGH);
 digitalWrite(IN2,LOW);
 digitalWrite(IN3,HIGH);
 digitalWrite(IN4,LOW);
 delay(10);
}

應用視頻
