SKU:RB-01C068 RoboClaw 2x30A電機驅動板

來自ALSROBOT WiKi
跳轉至： 導航、 搜索

目錄

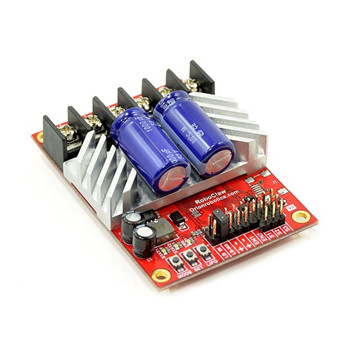

產品概述

這款來自O(shè)rion Robotics(以前叫Basic Micro)的RoboClaw是一種高效、多用途、雙通道的同步可再生電機控制器。隨著工作模式的不同，在6-34V電壓作用下，它能夠驅動兩刷直流電機在30A電流下連續運轉，允許兩倍的峰值電流流過。 RoboClaw的特點是具有雙正交解碼能力。內建的PID程序能夠?qū)崿F(xiàn)閉環控制、速度保持。甚至是負載變化、編碼器數值與速度都可以通過外部微控制器直接從RoboClaw讀取。在閉環位置控制的情況下，得到模擬量反饋也不是問題。 RoboClaw支持幾種控制模式：適合嵌入式系統或PC的TTL串行通訊，玩具模型的ESC遙控控制、模擬電位計或模擬操作桿。

規格參數

  1. 工作電壓：6V到34V的驅動電壓
  2. 工作電流：5A到60A的連續電流輸出（依賴控制模式）
  3. 產品尺寸：5.2cm×7.4cm
  4. 產品重量：63g
  5. 當電機電流在額定電流的1倍到2倍之間時，會自動限制電流來降低占空比
  6. 三種通信或控制模式
  7. PID雙閉環控制
  8. 與終端快速連接/斷開
  9. 通過板載按鍵配置
  10. 反饋制動
  11. 允許高速情況下的變向
  12. 跳線選擇5V BEC
  13. 電源檢測與過放電下的低電壓掉電保護
  14. 兩刷電機的單雙向控制

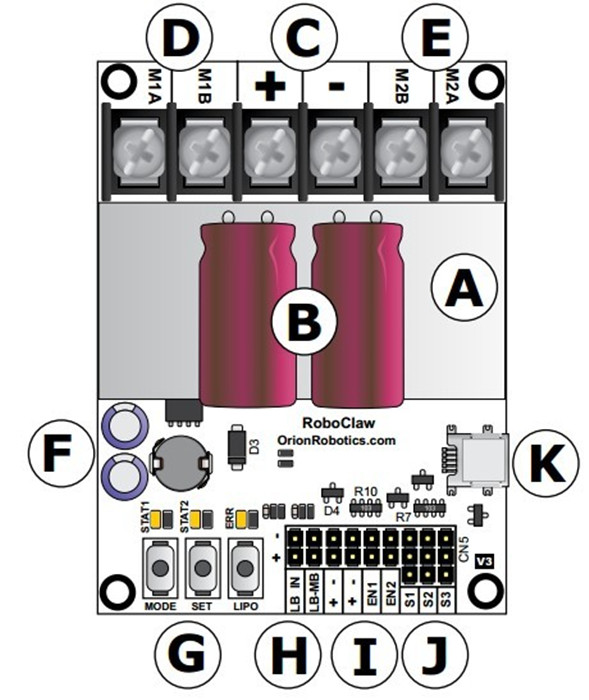

接口定義

  • A：散熱器
  • B：穩定器
  • C：主電池輸入
  • D：電機1頻道
  • E：電機2頻道
  • F：BEC 3A電路
  • G：設置按鈕
  • H：邏輯電壓源/選擇標題
  • I：編碼器輸入
  • J：控制器的輸入
  • K：USB連接器minib（可選）

使用方法

設置說明

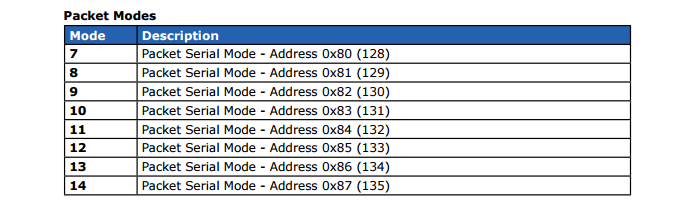

串口包序列需要一個唯一的地址。有多達8個可用的地址，相同的RS232端口。有8個模式7至14。每一種模式獨特的地址。地址是通過設置所需的模式，模式與地址的對應關系如下：

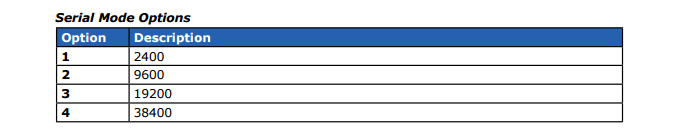

串行傳輸速率設置，當在串行模式下，可以將波特率改為四種不同的模式，下表中的設置。這些設置使用的設置按鈕

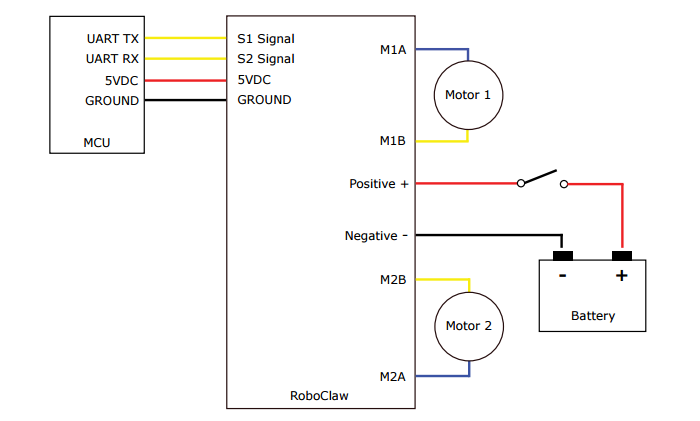

連接示意圖


例子程序

將地址模式設為 7，波特率傳輸模式設為3。

#include "BMSerial.h"
#include "RoboClaw.h"
#define address 0x80
RoboClaw roboclaw(5,6,10000);
void setup() {
 roboclaw.begin(19200);
}
void loop() {
 roboclaw.ForwardM1(address,64); //Cmd 0
 roboclaw.BackwardM2(address,64); //Cmd 5
 delay(2000);
 roboclaw.BackwardM1(address,64); //Cmd 1
 roboclaw.ForwardM2(address,64); //Cmd 6
 delay(2000);
 roboclaw.ForwardBackwardM1(address,96); //Cmd 6
 roboclaw.ForwardBackwardM2(address,32); //Cmd 7
 delay(2000);
 roboclaw.ForwardBackwardM1(address,32); //Cmd 6
 roboclaw.ForwardBackwardM2(address,96); //Cmd 7
 delay(2000);
 //stop motors
 roboclaw.ForwardBackwardM1(address,0);
 roboclaw.ForwardBackwardM2(address,0);
 delay(10000);
 roboclaw.ForwardMixed(address, 64); //Cmd 8
 delay(2000);
 roboclaw.BackwardMixed(address, 64); //Cmd 9
 delay(2000);
 roboclaw.TurnRightMixed(address, 64); //Cmd 10
 delay(2000);
 roboclaw.TurnLeftMixed(address, 64); //Cmd 11
 delay(2000);
 roboclaw.ForwardBackwardMixed(address, 32); //Cmd 12
 delay(2000);
 roboclaw.ForwardBackwardMixed(address, 96); //Cmd 12
 delay(2000);
 roboclaw.LeftRightMixed(address, 32); //Cmd 13
 delay(2000);
 roboclaw.LeftRightMixed(address, 96); //Cmd 13
 delay(2000);
 //stop motors
 roboclaw.ForwardMixed(address, 0);
 delay(10000);
}

程序效果

驅動一個2電機4輪機器人方向運動，停止，前進，左轉，然后右轉。
