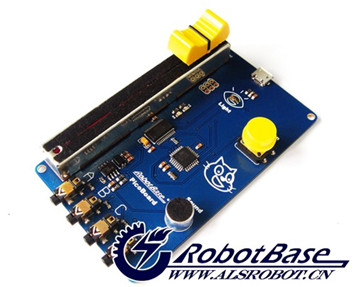

產品概述

PicoBoard 傳感器板是哈爾濱奧松機器人科技有限公司最新推出的一款傳感板,可以創建的各種傳感器的相互作用,用圖形化的編程語言,可以很容易的基于傳感器的輸入創建簡單的交互式程序,picoboard采用了光傳感器,聲音傳感器,一個按鈕和一個滑塊,以及4個額外的模擬輸入可以感應電阻的變化,該產品可以配合Scratch軟件使用,與Scratch互動做出更加生動有趣的動畫項目,是STEAM教育創新論壇的推薦產品,是進入編程和學習傳感器基本知識好方法。

規格參數

  1. 主控芯片:ATmega328P
  2. 驅動程序:FT232
  3. 指示燈:RX(紅)、TX(綠)
  4. 固定孔:M3 * 4個
  5. 供電:Micro USB 供電接口
  6. 產品尺寸:102 * 60 * 28 mm
  7. 包裝清單:
  • PicoBoard傳感器板 * 1 個
  • PicoBoard配套鱷魚夾線 * 4 條
  • Micro USB 數據線 * 1 條

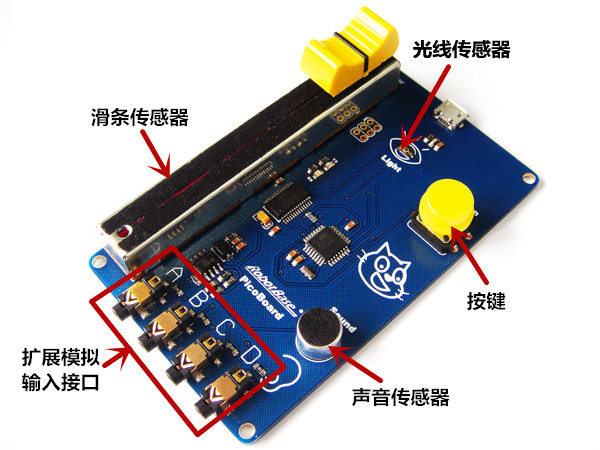

接口介紹


基本說明:

  • Micro USB 接口:Picoboard 傳感器擴展板與電腦連接進行互動設計、調試接口,也是 Picoboard 傳感器擴展板的供電接口。
  • A、B、C、D 接口:Picoboard 四個模擬輸入接口,可以用于連接其他傳感器。
  • Sound:聲音傳感器,用于 Picoboard 傳感器擴展板讀取外界聲音強度的變化。
  • Light:光線感應傳感器,用于 Picoboard 傳感器擴展板感應外界光線強度的變化。
  • Button:數字信號輸入,輸入數字信號 0 或 1。
  • Slider:線性滑條電阻器,輸入模擬量信號。

使用方法

驅動安裝

方法 1

1.驅動下載
Scratch 官網驅動下載地址
2.驅動安裝

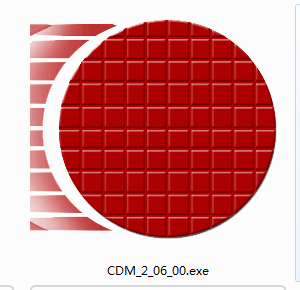

  • 根據電腦系統下載了驅動文件(這里下載的是 win7 系統的驅動程序),下載解壓,如圖所示文件
  • 插上 Picoboard 傳感器擴展板,設備管理器中顯示效果如圖所示:

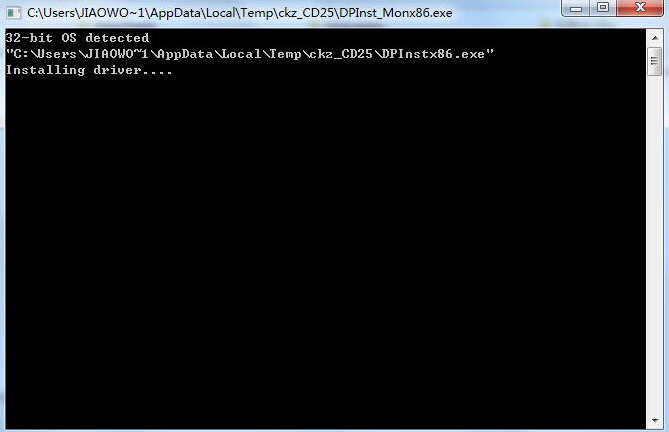

  • 雙擊下載的文件,出現如下安裝過程

程序安裝完成后,此窗口會自動關閉

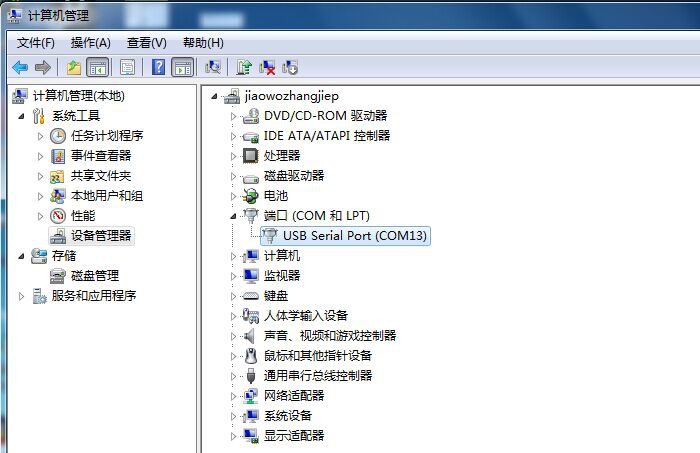

  • 驅動程序安裝之后,設備管理器中即可顯示Picoboard的COM接口,如圖所示為com13(根據電腦的不同,顯示com接口號也不同)

方法 2

1.驅動下載
下載鏈接 :https://pan.baidu.com/s/1sXpFk_AR-glUkv8WzuBaew 提取碼:awjd

2.驅動安裝

  • 使用micro USB連接線將Picoboard傳感器擴展板連接到電腦(下面以win7 32位系統為例)

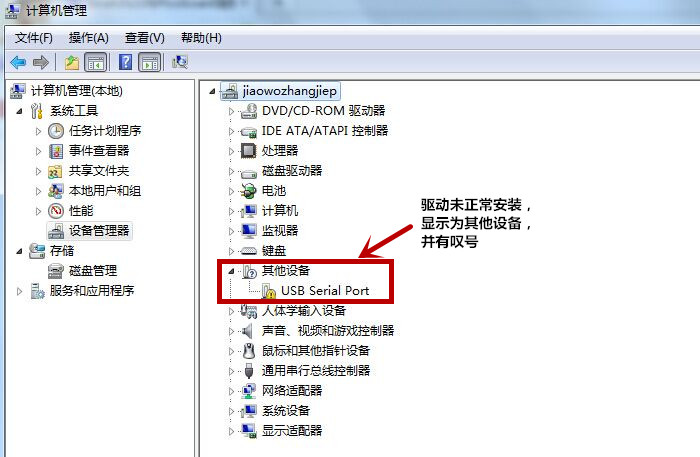

  • 右鍵單擊計算機——管理——設備管理器,在其他設備中可以看到已插入的Picoboard傳感器擴展板驅動未安裝成功,如圖所示:

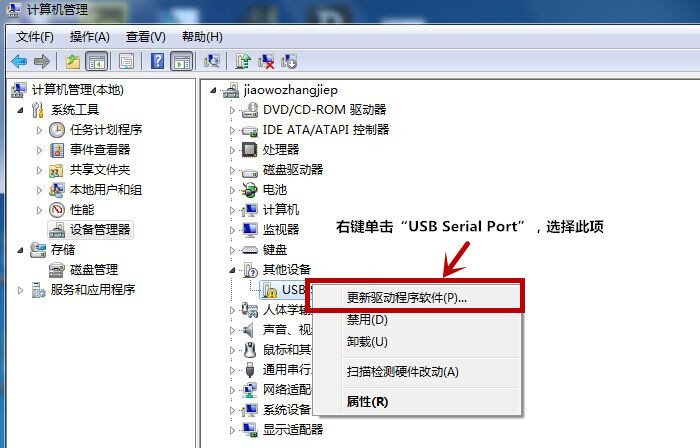

  • 在此項上單擊右鍵——更新驅動程序軟件,如圖所示:

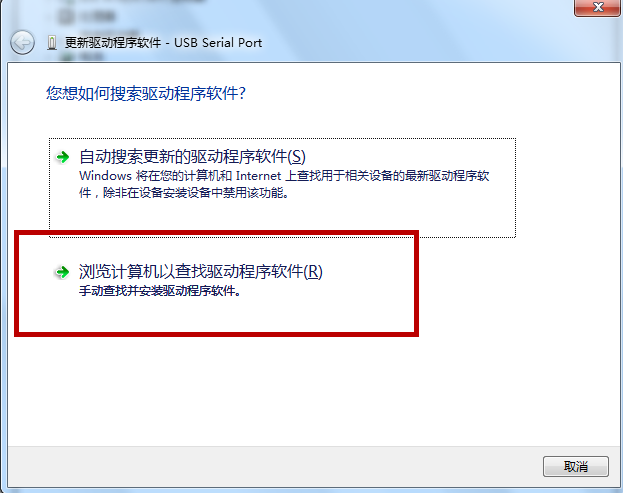

  • 單擊后彈出如下對話框,選擇瀏覽計算機查找驅動程序軟件

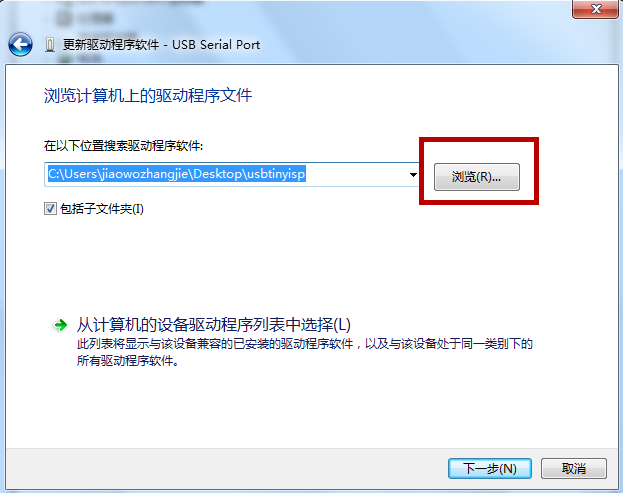

  • 彈出以下對話框,點擊瀏覽,找到剛才下載文件解壓的位置

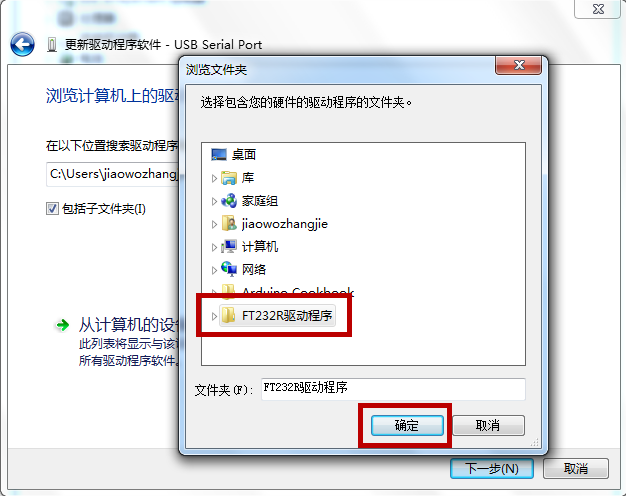

  • 找到驅動程序文件位置,選擇并點擊確定

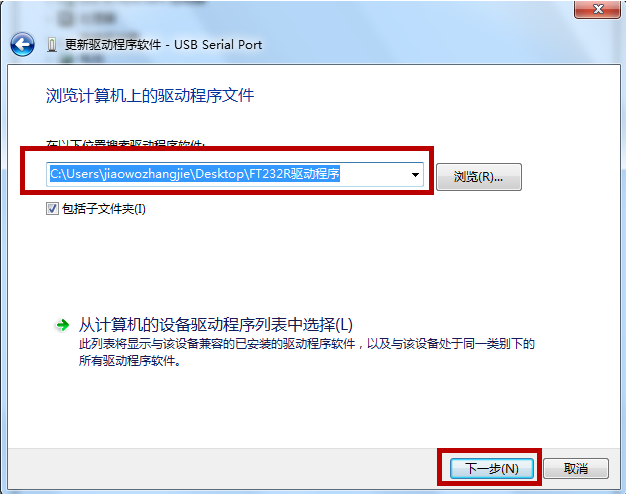

  • 驅動文件路徑已選擇,點擊下一步

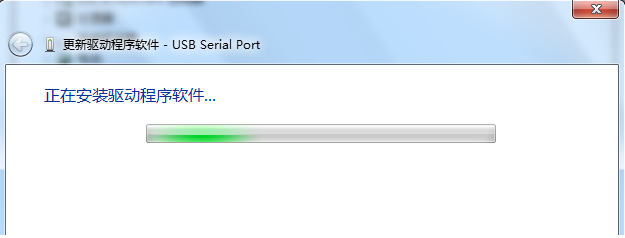

  • 下圖為驅動程序安裝中

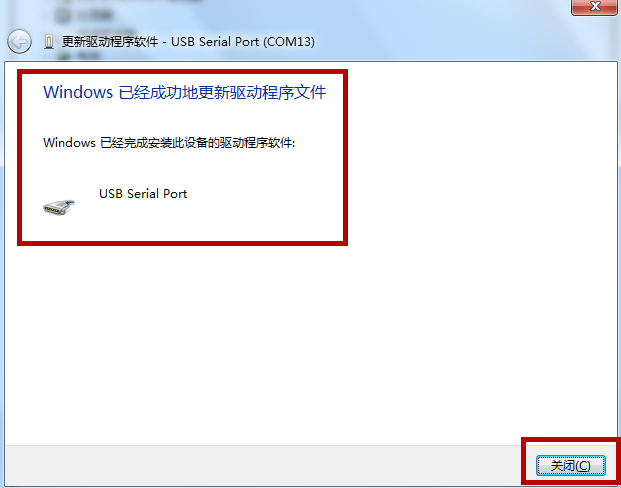

  • 驅動程序安裝成功,會彈出如下提示,點擊關閉即可

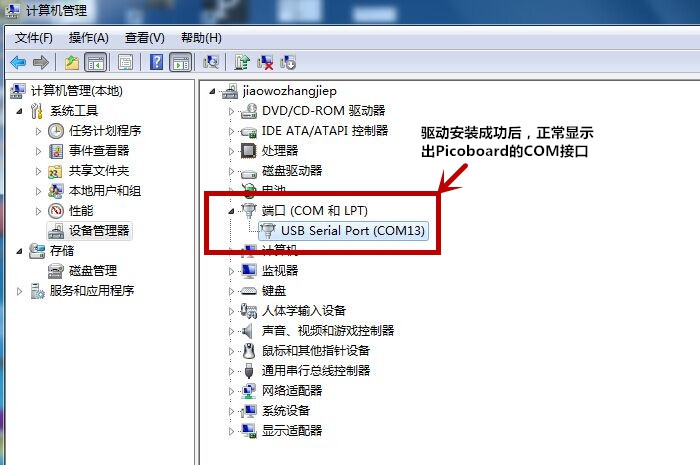

  • 現在再看設備管理器,可以發現Picoboard傳感器擴展板在電腦中的com接口,說明驅動已經正常安裝,硬件設備可以正常使用了。

軟件安裝

Scratch 1.4 版本

(1)鏈接:https://pan.baidu.com/s/12RzHcFFYXkrmfeD-55KOnQ?pwd=onr5 提取碼:onr5

(2)軟件安裝

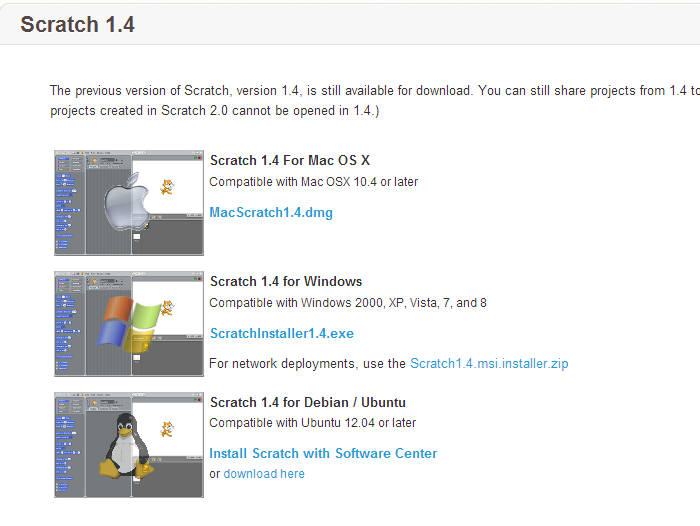

  • 根據電腦系統選擇Scratch軟件進行下載,這里下載的為window版本軟件

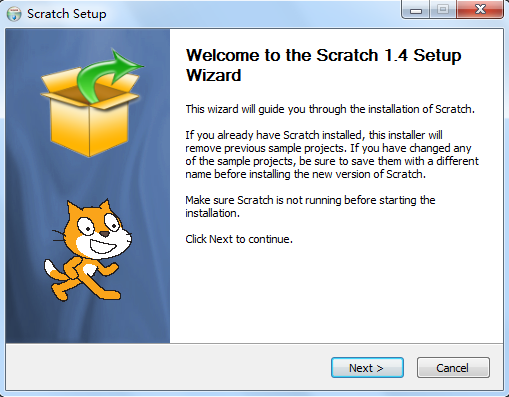

  • 雙擊下載的軟件安裝包“ScratchInstaller1.4.exe”,彈出如下對話框

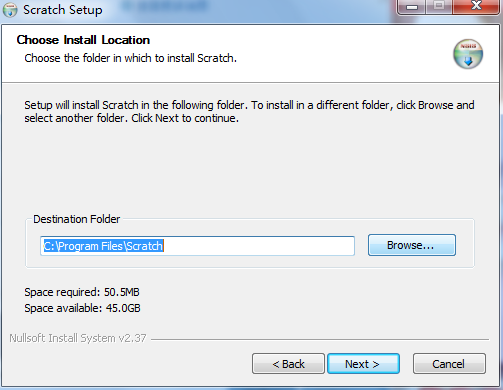

  • 點擊下一步,如果需要改變安裝路徑,通過“Browse”進行選擇,如不需要修改安裝路徑,則直接點擊“Next”

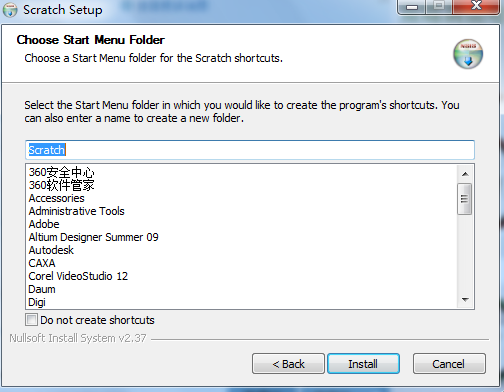

  • 點擊下一步后,出現安裝提示,直接點擊“install”軟件即開始安裝

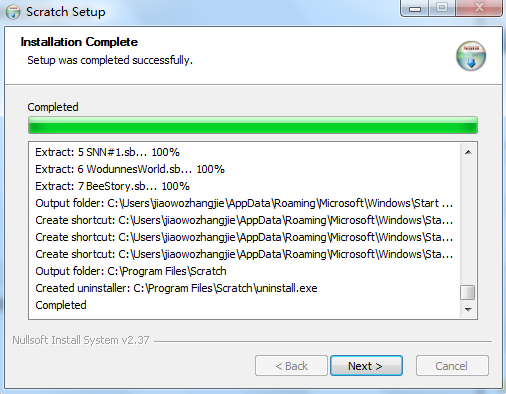

  • 安裝過程等待一會兒,安裝完成,點擊“Next”

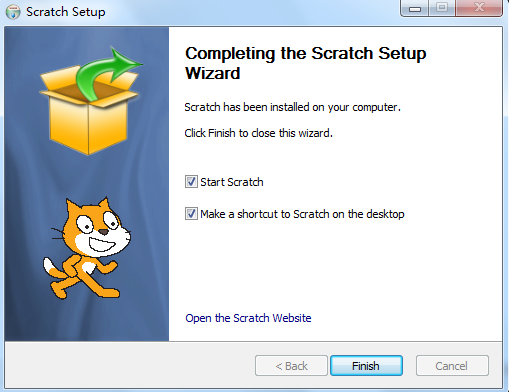

  • 點擊“Finish”就可以完成Scratch1.4 軟件的安裝,與此同時桌面出現Scratch軟件圖標,并且啟動Scratch軟件

Scratch 2.0 版本

(1)鏈接:https://pan.baidu.com/s/1irOdop1lmC8ftBlmtEaemA?pwd=ci69 提取碼:ci69

(2)軟件安裝

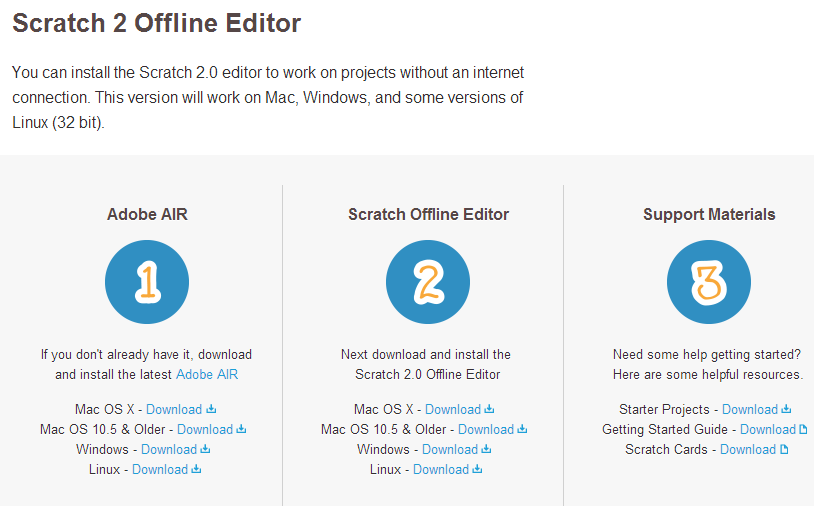

  • 根據電腦操作系統,下載 Scratch2.0 軟件及 AdobeAIRInstaller 軟件
  • 根據提示首先安裝Adobe Air 插件,再進行 Scratch2.0 軟件安裝,這里安裝過程同正常軟件安裝過程基本一致,不多贅述

連接 Picoboard

使用 Scratch 1.4

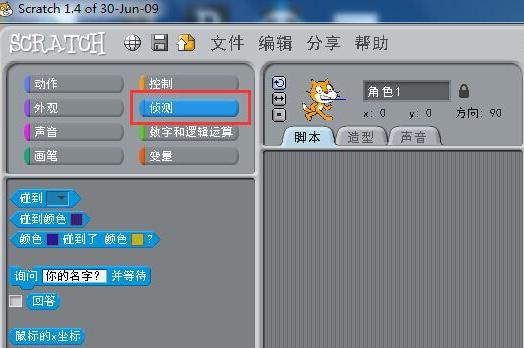

(1)打開軟件,左鍵單擊偵測

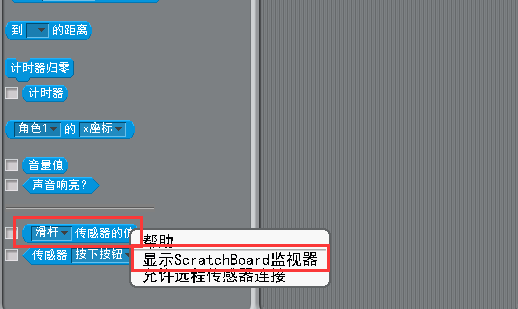

(2)右鍵單擊傳感器的值,選擇顯示Picoboard監視器

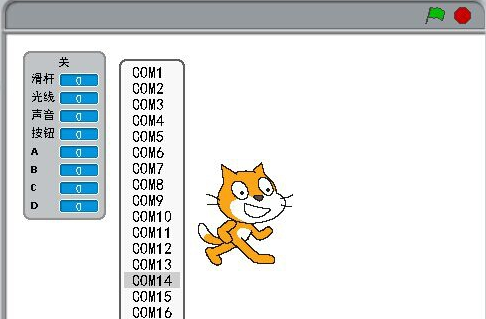

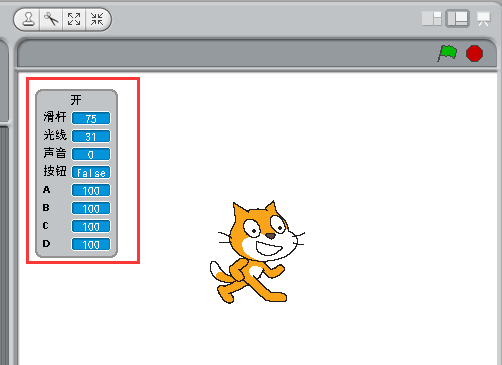

(3)右側畫面位置會出現,傳感器值的監視器,右鍵單擊監視器,選擇當前Picoboard的com接口,就可以進行連接


(4)連接后,Scratch軟件就可以實時讀取Picoboard傳感器擴展板的傳感器值


使用 Scratch 2.0

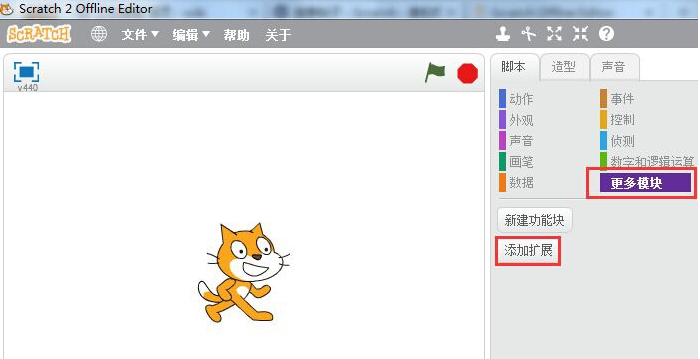

  • 打開Scratch2.0,左鍵單擊“更多模塊”,然后點擊“添加擴展

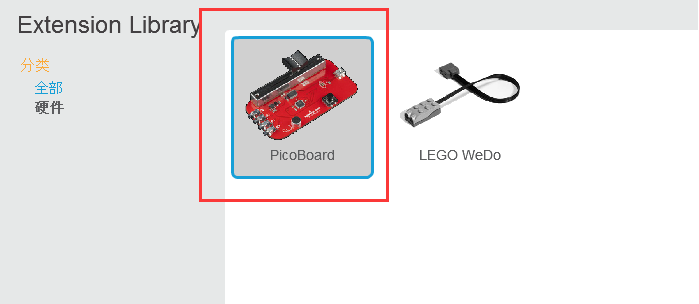

  • 雙擊“Picoboard”即可完成連接

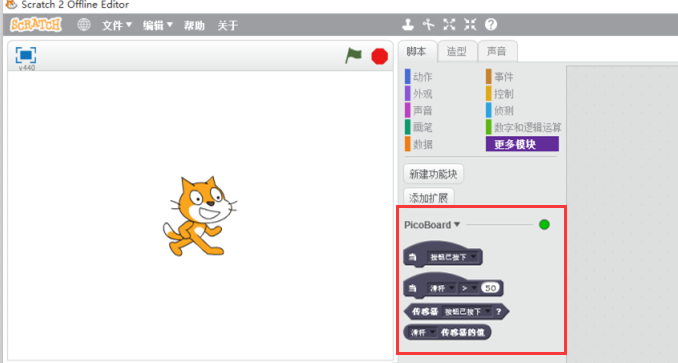

  • 正常連接后,顯示如下圖,并且Picoboard傳感器擴展板板載的LED燈閃爍

應用例程

Scratch案例及教學

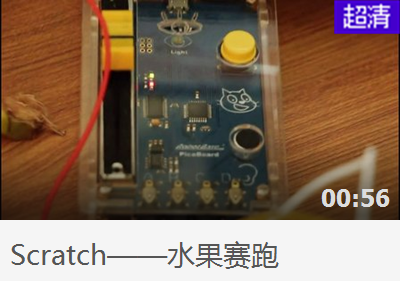

應用視頻
