SKU:RB-02S002A Mini紅外尋線傳感器

來自ALSROBOT WiKi
跳轉至: 導航搜索



目錄

產品概述

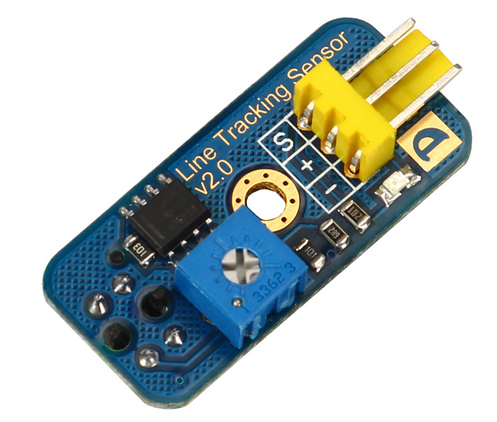

光電傳感器的全面升級版啦,該傳感器與舊版相比仍沿用美觀的沉金工藝和一顆定位孔設計風格,讓模塊保證功能的前提下制作更加精致,模塊數據接口上由原來的普通排針更改為標準傳感器3P防插反接口,防止非專業人士誤操作,此模塊同樣沿用將傳感器名稱以英文標示在PCB上,方便辨識,較舊版也更人性化,在傳感器接口兩側放置兩個標識,標識“D”代表模塊為數字傳感器,另一個標識以圖型方式傳達模塊功能,方便非專業人士快速了解模塊功能。此款Mini Line Tracking Sensor(紅外尋線傳感器)是根據反射式光電傳感器原理開發的專用機器人產品,可以幫助機器人進行白線或黑線跟蹤,可以檢測白底中的黑線,也可以檢測黑底中的白線。尋線反饋信號可以提供穩定的TTL電平輸出(開關量),使尋線更準確更穩定。其可用于光電測速、程控小車尋線,是輪式機器人的必備傳感器。

規格參數

  1. 工作電源:3.3v - 5v
  2. 工作電流:<15mA
  3. 工作溫度范圍 :-10℃~+70℃
  4. 輸出接口:3線制接口(GND/VCC/S)
  5. 輸出電平:TTL電平(黑線低電平有效,白線高電平有效)
  6. 感應距離:1cm - 4cm 可調
  7. 反饋指示燈:紅色
  8. 模塊尺寸:15mm × 35mm
  9. 固定孔尺寸:M3
  10. 模塊重量:6g

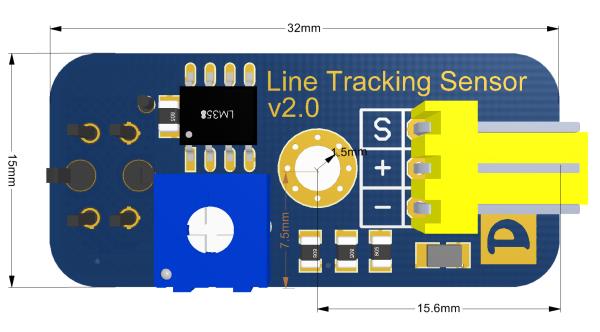

  • 產品尺寸圖:

接口定義

傳感器引腳的定義是

S:輸出信號
+:電源(VCC)
-:地(GND)

使用方法(Arduino 控制器)

工作原理

Mini 紅外尋線傳感器是根據紅外發射原理開發的傳感器,尋線傳感器的發射功率比較小,遇到白色時紅外線被反射,遇到黑色時紅外線被吸收。
傳感器可以檢測到白底中的黑線,也可以檢測到黑底中的白線,由此實現黑線或白線的跟蹤,可用于光電測試及程控小車、輪式機器人自主運動等。

  • 當檢測到黑線時,尋線傳感器輸出高電平
  • 當檢測到白線時,尋線傳感器輸出低電平

編程原理

尋線傳感器模塊共引出三個引腳,分別是:地線 GND、電源 Vcc和信號線 S。實際應用時,可以將 S 端接在 Arduino UNO 的一個數字引腳上,如引腳 D2,接線方法如接線圖所示,同時利用數字 13 引腳自帶的 LED。

  • 當尋線傳感器檢測到有反射信號時(白色),板載反饋指示燈亮且 UNO 控制器 D13 引腳 LED 亮。
  • 當尋線傳感器沒有檢測到反射信號時(黑色),板載反饋指示燈滅且 UNO 控制器的 D13 引腳 LED 滅。

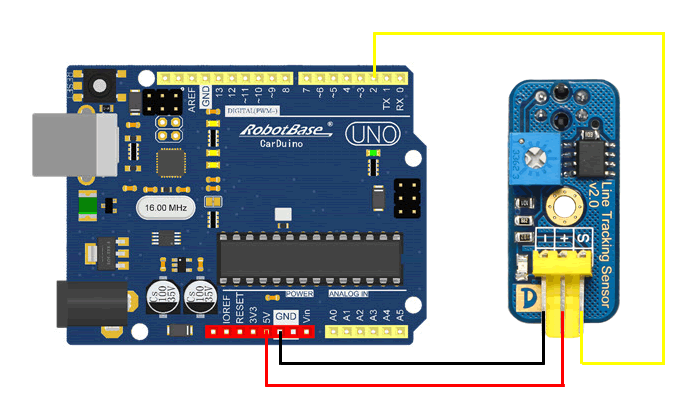

接線圖


Arduino 例子程序

int track_pin = 2;                      //定義尋線傳感器接口
int led_lin =  13;                      //定義LED接口
int buttonstate = 0;
void setup() {
  pinMode(led_lin, OUTPUT);             //定義LED為輸出接口
  pinMode(track_pin, INPUT);            //定義尋線傳感器為輸入接口
}

void loop(){
  buttonstate = digitalRead(track_pin);//讀取尋線傳感器的值并賦給buttonState
  if (buttonstate == LOW)
{
    digitalWrite(led_lin, HIGH);       //當尋線傳感器有反射信號時,LED點亮
  }
  else {
    digitalWrite(led_lin, LOW);
  }
}

在線云編程例程

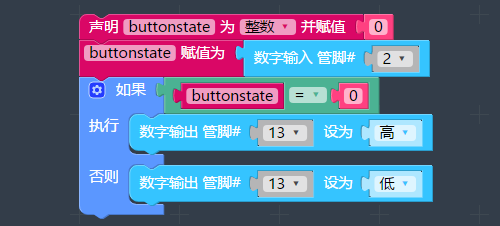

奧松在線云編程系統地址:http://www.alscode.cn/index.html


程序效果

  1. 找張白紙,在白紙上畫根黑線條(約1cm寬),或用黑色電工膠帶沾在白紙上;
  2. 模塊按接線圖接好尋線傳感器模塊,切勿接錯;

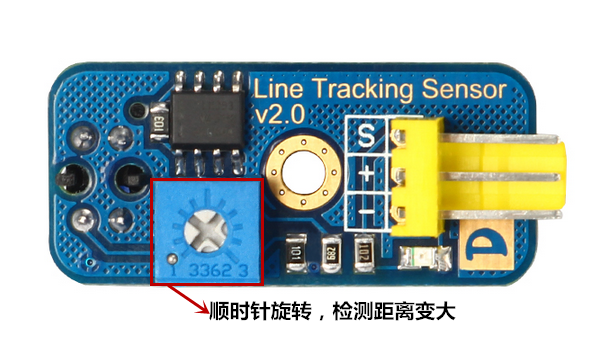

  3. 調節尋線傳感器的電位計,到適合的距離,將尋線模塊的紅外探頭對準黑線,此時指示燈滅,D13接口LED滅,相應輸出端(S)輸出TTL低電平;
  4. 同理,尋線模塊的紅外探頭對準白紙,此時指示燈亮,D13接口LED亮,相應輸出端(S)輸出TTL高電平;

使用方法(Picoboard)

使用硬件

  • Picoboard 傳感器擴展板
  • 7.4V 1300mAh 鋰電池 * 1個
  • 3P 傳感器連接線 * 1條
  • 面包板 * 1個
  • 實驗跳線若干
  • UBEC 3A 穩壓模塊 * 1個
  • 藍色撥動開關 * 1個

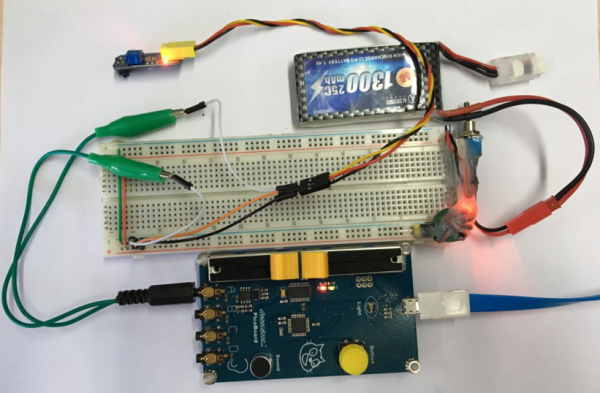

硬件連接

  • 尋線傳感器 “+” 連接 電源“+”
  • 尋線傳感器 “-” 連接 電源 “-” 和 Picoboard A 口鱷魚夾線
  • 尋線傳感器 “S” 連接 跳線 - Picoboard A 口鱷魚夾線

示例代碼


例程效果

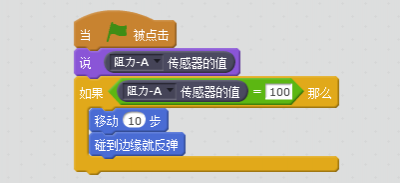

點擊“綠旗”之后,程序循環運行,角色說出目前檢測到的 A 口值,當 A 口檢測值等于 100 時,即檢測到黑線時,角色移動 10 步,但是碰到舞臺邊緣的時候就會反彈。

使用方法(Raspberry Pi)

使用硬件

  • Raspberry Pi 全家福套件 * 1套
  • Raspberry Pi GPIO 擴展板 * 1個
  • 40P 排線 * 1個
  • 杜邦線 * 1條
  • 實驗跳線若干

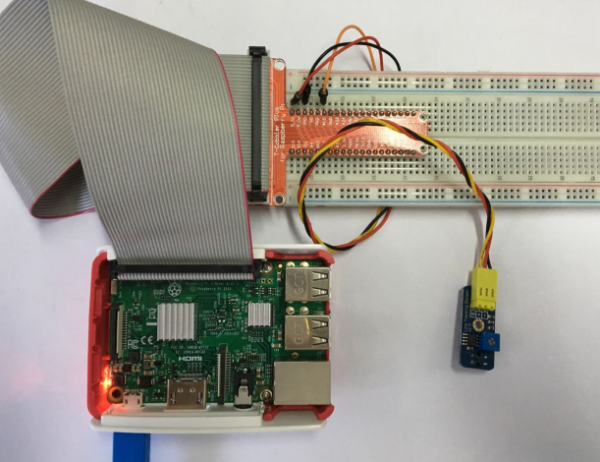

硬件連接

  • 尋線傳感器 “+” 連接 Raspberry Pi GPIO 5V
  • 尋線傳感器 “-” 連接 Raspberry Pi GPIO GND
  • 尋線傳感器 “S” 連接 Raspberry Pi GPIO18

實例代碼

#! /usr/bin/python

import RPi.GPIO as GPIO
import time

TS = 18

GPIO.setmode(GPIO.BCM)
GPIO.setup(TS,GPIO.IN)

try:
	while True:
		if(GPIO.input(TS) == 0):
			print "white"
			time.sleep(1)
		if(GPIO.input(TS) == 1):
			print "black"
			time.sleep(1)

except KeyboardInterrupt:
	pass

GPIO.cleanup()

程序效果

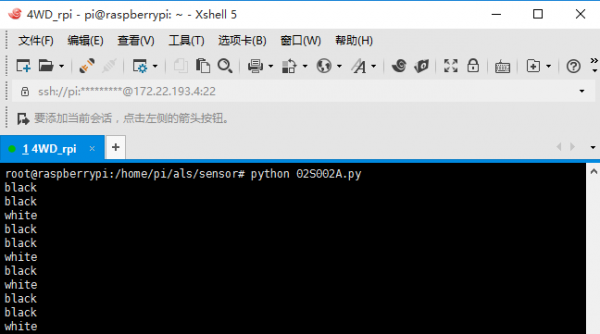

使用 Xshell 登陸到樹莓派控制器,當傳感器檢測到黑色線時,在終端打印 black,當時白線時,打印 white。
