SKU:RB-02S022A 火焰?zhèn)鞲衅?/span>
目錄 |
產品概述

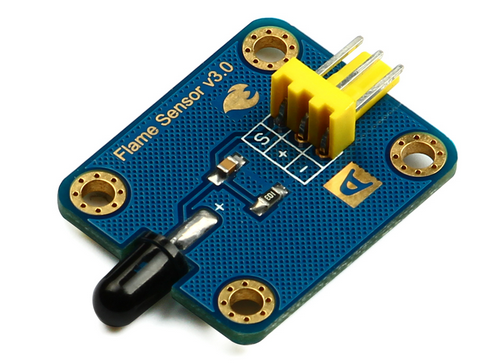

最新推出的紅外火焰?zhèn)鞲衅骺梢杂脕硖綔y火源或其它一些波長在760納米~1100納米范圍內的熱源,探測角度達60度,其中紅外光波長在940納米附近 時,其靈敏度達到最大。傳感器特設M3固定安裝孔,調節方向與固定方便易用,此火焰?zhèn)鞲衅髟跍缁饳C器人比賽或者搜救機器人比賽中起著非常重要的作用,它可 以當做機器人的眼睛來尋找火源或光源足球,結合控制器與傳感器擴展板,可利用它可以制作滅火機器人、足球機器人等。 火焰?zhèn)鞲衅魈筋^的工作溫度為-25攝氏度~85攝氏度,在使用過程中一定要注意火焰?zhèn)鞲衅魈筋^離火焰的距離不能太近,以免造成損壞。
下面為火焰?zhèn)鞲衅鲗崪y數據,一根蠟燭為火源,室內正常日光燈環境實測:
無火源時,對著日光燈:0.35V-0.12V
有火源時,與火源距離為以下值:
- 10cm:4.98V
- 20cm:4.88V
- 30cm:4.72V
- 40cm:3.77V
- 50cm:2.89V
- 60cm:2.34V
- 70cm:1.92V
- 80cm:1.45V
- 90cm:1.15V
- 100cm:0.96V
規格參數
- 工作電壓:+5v
- 尺寸大?。?0mm x 25mm
- 重量大小:3g
- 信號類型:模擬信號
- 工作環境:-25~+85℃
- 存儲溫度:-30~+100℃
- 接收波長:760納米-1100納米

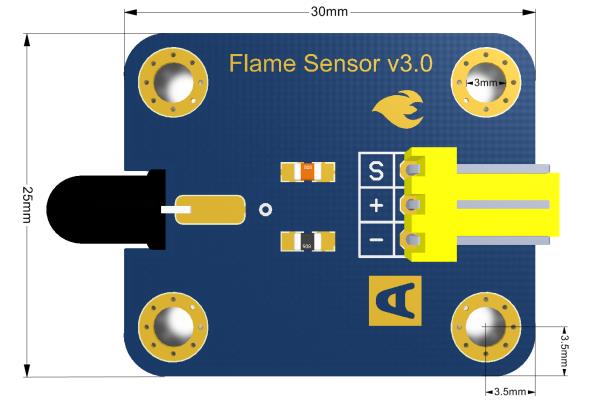

8.產品尺寸圖
9.接口定義
- S:信號引腳
- GND:電源地
- VCC:電源正極
工作原理
火焰?zhèn)鞲衅骼锰刂频募t外線接收管通過捕捉火焰中的紅外波長來檢測火焰,并將火焰的溫度轉化為高低變化的電平信號,然后輸入到單片機進行分析處理。該傳感器的探測角度可達60度,工作溫度為 -25 - 85℃,在使用過程中,應注意傳感器探頭離火焰的距離不能太近,以免造成損壞。此外,該傳感器還可以用來檢測光線的強度,可檢測波長在 760 - 1100nm 之間的光源。
編程原理
火焰?zhèn)鞲衅鞴惨?個引腳,分別是信號輸出接口S,地線 GND,電源 Vcc。實際應用時,可以將信號輸出接口接到 Arduino UNO 控制器的一個模擬引腳上,如 A0,同時通過串口監視器可以查看火焰?zhèn)鞲衅鬏敵龅哪M量。
使用方法
example1_Arduino
- 主要硬件
- Arduino UNO 控制器
- 火焰?zhèn)鞲衅?
- 杜邦線
- USB 數據線

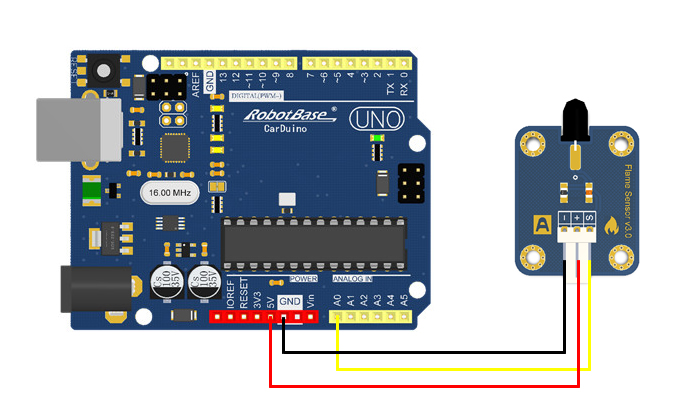

- 接線示意圖
- 例子程序
void setup() { //初始化函數 Serial.begin(9600); //設置串口波特率為9600 } void loop() { Serial.print("Flame Sensor Value:");//串口打印Flame Sensor Value: Serial.println(analogRead(0));//串口打印A0口讀取的模擬值 delay(100);//延時100ms }

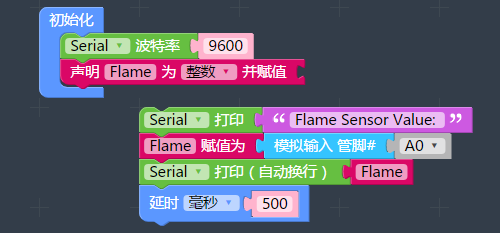

- 云編程代碼
- 程序效果

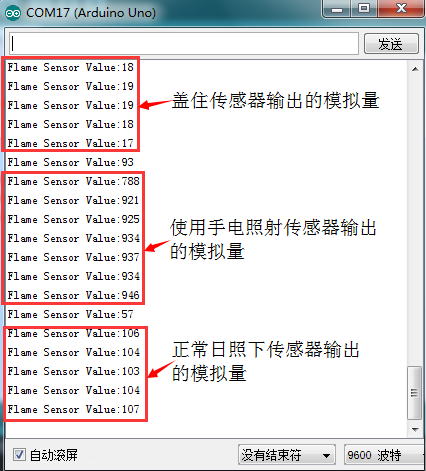

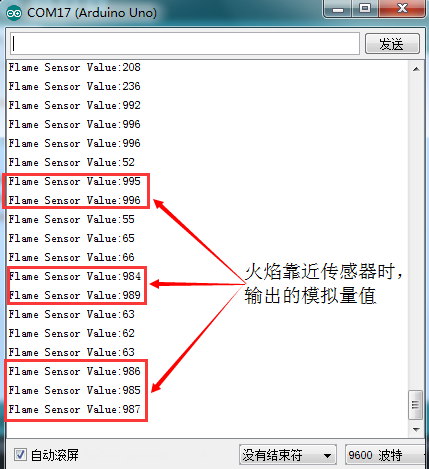

通過模擬口 A0 采集火焰?zhèn)鞲衅鞯男盘枺缓笸ㄟ^串口輸出到電腦上,我們可以使用串口調試助手軟件看到結果。我們可以根據串口返回的模擬電壓值,知道我們的傳感器到前方障礙物的距離,程序效果如下圖所示:(根據環境不同,檢測效果也有所不同,具體數值以實際測量為準)
視頻演示
產品相關推薦
- 產品資料
下載鏈接:https://pan.baidu.com/s/1mcYniofZbcah-no9Q-3qEw 提取碼:h8ew
- 產品購買鏈接:http://gharee.com/goods.php?id=60
