產品概述

哈爾濱奧松機器人科技有限公司最新推出碰撞模塊,板載LED小燈,直觀顯示碰撞開關狀態,板子上帶有高品質接口,能夠經受上萬次插拔,保證接觸口的牢固。端口邊上有一個大寫的“D”標識,“D”代表模塊信號端為數字量,標明這是一個數字的傳感器。該款產品采用沉金工藝,不僅大大提高了模塊的性能,而且使模塊帶有金色光澤。碰撞開關模塊可在各種單片機控制器上應用,尤其在Arduino控制器上更為簡單,通過3P傳感器連接線插接到Arduino專用傳感器擴展板上可以非常容易地實現與碰撞相關的互動作品

規格參數

  1. 工作電壓 :3.3v - 5v
  2. 尺寸大小: 30mm x 25mm
  3. 重量大?。?g
  4. 信號類型:數字信號
  5. 固定孔:M3 * 2個
  6. 板載指示燈:紅色 LED
  7. 滾輪直徑:5 mm

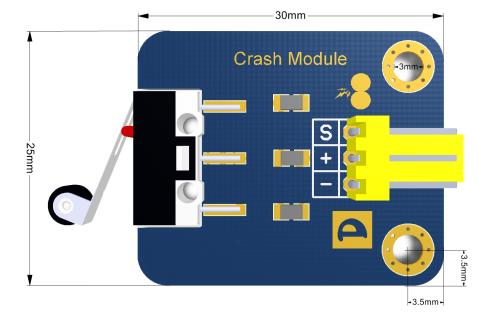

  • 產品尺寸圖:

接口定義

  • S:信號引腳
  • +:電源地
  • -:電源正極

使用方法

說明:碰撞傳感器的本質也是一個開關,與大按鈕模塊在硬件連接和測試程序上可以通用。大家可以參考大按鈕模塊的例程進行傳感器的使用
大按鈕模塊:http://gharee.com/wiki/index.php/SKU:RB-02S032A_%E6%8C%89%E5%8E%8B%E5%BC%8F%E5%A4%A7%E6%8C%89%E9%92%AE%E6%A8%A1%E5%9D%97

工作原理

碰撞開關的工作原理與大按鈕模塊相似,都是一個開關元件,通過觸點的開合,而對其他設備進行控制,達到互動的效果。碰撞開關常用語輪式小車自主運動使用,這個碰撞開關前方接觸片有個獨特的滑輪設計,可以作為導向輪使用。

編程原理

碰撞傳感器為數字信號的傳感器,引出三個引腳,分別是電源正Vcc、電源地GND、信號引腳S,實際使用時可以將傳感器接在 Arduino UNO 控制器的數字或模擬引腳,例如數字引腳3號,可以通過 Arduino IDE 自帶的串口監視器將輸出信號打印出來,當碰撞開關被按下時輸出是低電平,沒有按下時輸出是高電平;再通過 Arduino UNO 板載的13引腳燈直觀反映出碰撞開關的狀態。

硬件接線圖


例子程序

int sw = 3;//定義引腳
int val = 0;
int led = 13;
void setup()
{
  Serial.begin(9600);//設置波特率
  pinMode(sw,INPUT);
  pinMode(led,OUTPUT);
}

void loop()
{
  val = digitalRead(sw);    //讀傳感器信息
   if(LOW == val)
   {
  Serial.println("switch is CLOSE");
  digitalWrite(13,HIGH);
  delay(500);
   }
   else
   {
  Serial.println("switch is OPEN");
  digitalWrite(13,LOW);
  delay(500);
   }
 }

程序效果

將例子程序上傳到 Arduino UNO 控制器中,如果上傳沒有錯誤,會出現一下現象:

  • 碰撞開關被按下時,碰撞開關信號引腳輸出低電平,碰撞開關板載的紅色 LED 亮起,Arduino UNO 控制器板載的 13號引腳 LED 亮起,通過串口打印顯示出當前開關狀態“switch is CLOSE”
  • 碰撞開關未被按下時,碰撞開關信號引腳輸出高電平,碰撞開關板載的紅色 LED 熄滅,Arduino UNO 控制器板載的 13號引腳 LED 熄滅,通過串口打印顯示出當前開關狀態“switch is OPEN”
打開串口監視器之后,會輸出當前檢測到開關狀態值,如圖所示:

應用視頻

4wd peng zhuang.png

產品相關推薦


產品資料

下載鏈接:https://pan.baidu.com/s/1kl8YPrwB_XW486qbQ_Y4OQ 提取碼:jz92
