SKU:RB-02S071A 滑條電位計模塊
來自ALSROBOT WiKi
目錄 |
產品概述
滑條傳感器模塊是哈爾濱奧松機器人科技有限公司最新研發,獨家生產和銷售。基于直滑電位器的位置傳感器,可以結合 Arduino 傳感器擴展板,可實現與位置變化相關的互動作品。使用雙聯直滑電位器,具有2個輸出端口,數據線隨意插一邊使用效果都是一樣的,相當于做了一個備用。
規格參數
- 工作電壓:DC 5v
- 輸出信號:模擬信號
- 阻值:10K歐姆
- 滑道長度:35mm
- 與傳感器擴展板I/O兼容
- 平面尺寸:86×22.5
- 重量大?。?6g

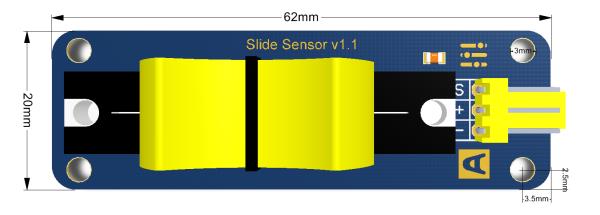

- 產品尺寸圖:
接口定義
- S:信號控制端(Signal)
- +:電源(VCC)
- -:地(GND)
使用方法
example1_Arduino
- 硬件連接
說明:依照程序?qū)⒒瑮l傳感器接于控制器的A0口
- 示例程序
void setup() { Serial.begin(9600); // 打開串口,設置波特率為9600 bps } void loop() { int sensorValue = analogRead(A0); //傳感器接于模擬口0 Serial.println(sensorValue); //從串口發送數據并換行 delay(10); }
- 程序效果
將程序下載到控制器,打開 Arduino IDE 的串口監視窗口,滑動直滑電位計可以看到監視窗口輸出的模擬值變化。如下圖所示:
應用視頻
資料下載
- 產品資料
下載鏈接:https://pan.baidu.com/s/1S2qkXh8MFUa4U9a-5ZqzFg 提取碼:n864
