SKU:RB-02S082A 壓電陶瓷震動傳感器

來自ALSROBOT WiKi
跳轉至： 導航、 搜索

目錄

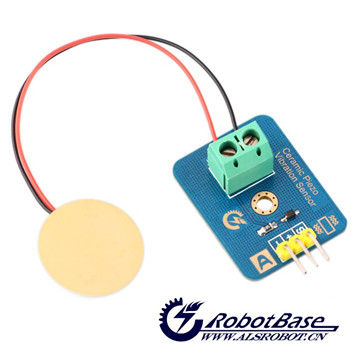

產品概述

模擬壓電陶瓷震動傳感器，是利用壓電陶瓷給電信號產生震動的逆向換過程，當壓電陶瓷片震動時就會產生電信號，與Arduino 傳感器擴展板v5.0結合使用，Arduino模擬口能感知微弱的震動電信號，可實現與震動有相關的互動作品，比如電子鼓互動作品。

規格參數

  1. 工作電壓 ：3.3V或5V
  2. 工作電流 ：<1mA
  3. 工作溫度范圍：－10℃～＋70℃
  4. 接口類型：模擬信號輸出
  5. 尺寸大?。?0mm x 23mm
  6. 重量大?。?g

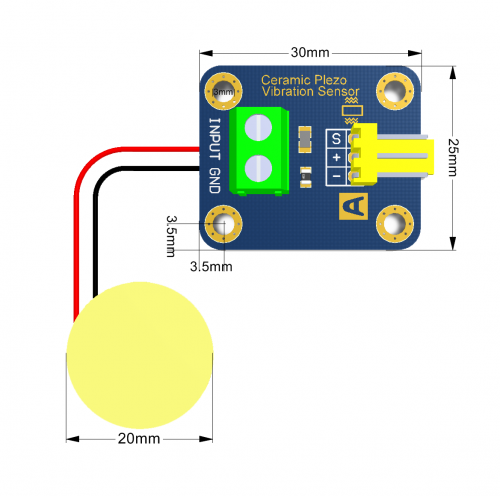

7.產品尺寸圖：

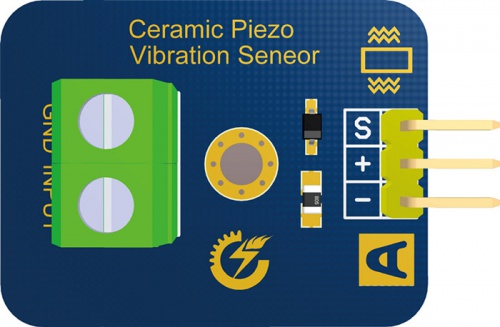

8.接口定義

  • S：信號輸出
  • +：電源(VCC)
  • -：地(GND)
  • Input：壓電陶瓷片的正極
  • Gnd：壓電陶瓷片的負極

使用方法

example1_Arduino

  • 主要硬件
Arduino UNO 控制器
USB 數據線
杜邦線（公對母）
壓電陶瓷振動傳感器

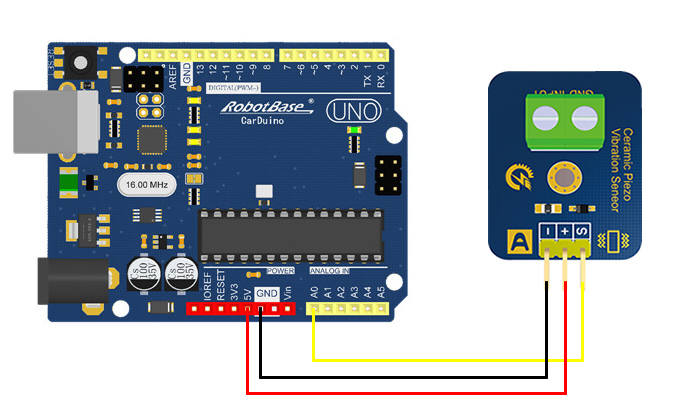

  • 硬件連接
S端口接到控制器的模擬輸入腳。5V 和GND分別接到電源的+5V和GND。

Input和Gnd購買時連接好壓電陶瓷片的正負極。

將模擬電壓陶瓷震動傳感器依照程序接入Arduino UNO控制器模擬口A0，觀察當震動程度不同時，串口的輸出值。
  • 示例程序
void setup()
{
    Serial.begin(9600);     //打開串口，設置串口波特率為9600bps
}
void loop()
{
    int val;
    val=analogRead(0);      //將模擬壓電陶瓷震動傳感器連接到模擬接口0
    Serial.print("Vibration is ");
    Serial.println(val,DEC);//通過串口打印讀取到的模擬值
    delay(100);
}
  • 程序效果

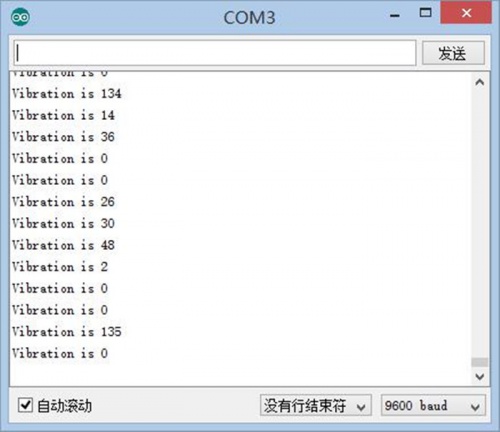

當你檢測到不同程度震動時，反饋回此時的測量值。如下圖所示，此圖是當將震動傳感器貼到A4紙中央上，繃直A4紙，敲擊A4一邊，串口反饋回來的數據示意圖。

視頻展示

Tao ci zhen dong01.png

資料下載

  • 產品資料

下載鏈接： https://pan.baidu.com/s/1zZ_P-QL8Y1uj7SZMvLmvkQ 提取碼：brei
