產品概述
邏輯或模塊可實現邏輯或門得邏輯功能。邏輯與模塊基于 74HC1G32GW 芯片,是具有兩輸入得高速 CMOS 器件。因此邏輯或模塊具有兩路數字信號輸入,一路數字信號輸出的功能。其中一個輸入端輸入的為高電平時,輸出就為高電平。
產品參數
- 工作電壓 :5V
- 邏輯功能:或邏輯
- 模塊接口:KF2510 - 3P
- 輸入輸出:兩個輸入接口、一個輸出接口
- 尺寸大小: 30mm x 25mm
- 重量大?。?g
- 真值表
H = HIGH voltage level; L = LOW voltage level
邏輯或門真值表 | |||
INPUT | INPUT | OUTPUT | |
A | B | Y | |
L | L | L | |
L | H | H | |
H | H | H | |
H | L | H |
- 產品尺寸圖:
使用方法
- 硬件環(huán)境:
- (1)DC - DC Module 電源模塊
- (2)邏輯或模塊
- (3)LED 發(fā)光模塊
- (4)大按鈕模塊
- (5)黑色振動傳感器
- 軟件環(huán)境:Arduino IDE 1.7.7
- 引腳定義:
- (1)S:信號輸出引腳
- (2)IN1:信號輸入引腳
- (3)IN2:信號輸出引腳
- (4)-:電源地
- (5)+:電源正極

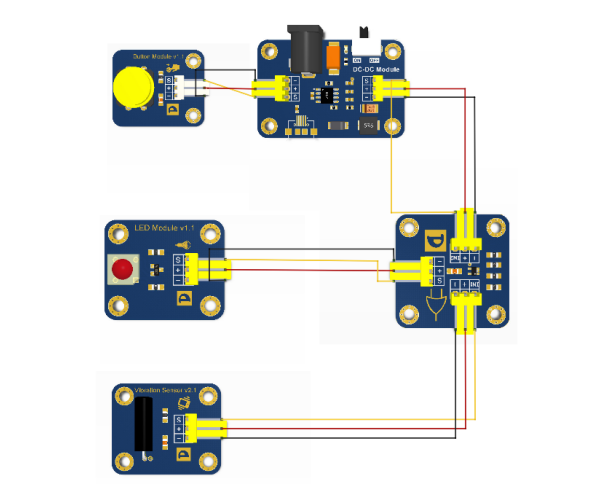

- 硬件連接圖
大按鈕模塊連接 IN2,黑色振動傳感器連接 IN1
- 實物連接圖
- 實驗現象
說明:按壓式大按鈕模塊在沒有被按下時,輸出為高電平;黑色振動傳感器在沒有振動時,輸出為低電平
(1)當按壓式大按鈕模塊沒有被按下即 IN2 為 HIGH,這時不管黑色振動傳感器是否有檢測到振動信號,LED 均亮起,即此時的輸出值不受到 IN1 的影響,如圖所示:
(2)當按壓式大按鈕模塊被按下即 IN2 為 LOW 時,黑色振動傳感器檢測到振動信號時,IN1 為高電平,LED 亮起;當黑色振動傳感器沒有檢測到振動信號時,IN1 為低電平,LED 熄滅;即此時的輸出值只受到 IN1 的影響,如圖所示:
產品相關推薦
產品購買地址
相關學習資料
- 74HC_HCT1G32 下載
鏈接:https://pan.baidu.com/s/1DjcKIxNfiQ3BvtK4DvTh3Q 提取碼:3fe2
