SKU:RB-02S142 CooCoo雙路尋線
來自ALSROBOT WiKi
目錄 |

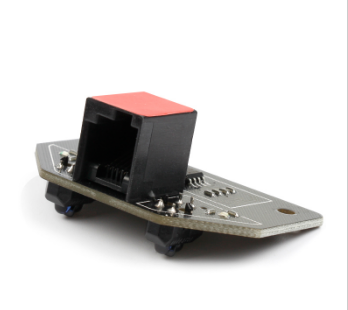

產品概述
coocoo雙路尋線集成了兩路光電傳感器,靈敏度高,可精確地識別反光地面黑色線條及物體,準確實現尋線尋跡功能。結合coocoo車控制器使用,接口為右扣RJ11網線扣線連接,避免插反插錯現象,只需要在控制器里正常指令控制即可實現尋線尋跡功能。
規格參數
- 工作電源:3.3v - 5v
- 工作電流:<15mA
- 工作溫度范圍 :-10℃~+70℃
- 輸出接口:右扣JR25水晶頭(GND/VCC/2路S)
- 輸出電平:TTL電平(黑線低電平有效,白線高電平有效)
- 感應距離:22.5mm
- 反饋指示燈:紅色
- 模塊尺寸:50mm × 30mm(±0.3)
- 固定孔尺寸:M3×2個
- 模塊重量:6g

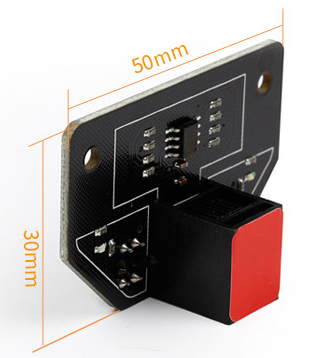

- 產品尺寸圖:
使用方法(Arduino 控制器)
工作原理
Mini 紅外尋線傳感器是根據紅外發射原理開發的傳感器,尋線傳感器的發射功率比較小,遇到白色時紅外線被反射,遇到黑色時紅外線被吸收。
傳感器可以檢測到白底中的黑線,也可以檢測到黑底中的白線,由此實現黑線或白線的跟蹤,可用于光電測試及程控小車、輪式機器人自主運動等。
- 當檢測到黑線時,尋線傳感器輸出高電平
- 當檢測到白線時,尋線傳感器輸出低電平
編程原理
尋線傳感器模塊共引出三個引腳,分別是:地線 GND、電源 Vcc和信號 2路S。實際應用時,可以將 S 端接在 Arduino UNO 的2個數字引腳上,如引腳 D2.D3,在控制器數字端接兩個LED燈
- 當尋線傳感器檢測到有反射信號時(白色),板載引腳 LED燈 亮。
- 當尋線傳感器沒有檢測到反射信號時(黑色),板載引腳 LED燈 滅。
Arduino 例子程序
int track_pin = 2; //定義尋線傳感器接口 int track_pin1 = 3; int led_lin = 12; int led_lin1 = 13; //定義LED接口 int buttonstate = 0; void setup() { pinMode(led_lin, OUTPUT); //定義LED為輸出接口 pinMode(track_pin, INPUT); //定義尋線傳感器為輸入接口 pinMode(led_lin1, OUTPUT); //定義LED為輸出接口 pinMode(track_pin1, INPUT); //定義尋線傳感器為輸入接口 } void loop(){ buttonstate = digitalRead(track_pin);//讀取尋線傳感器的值并賦給buttonState if (buttonstate == LOW) { digitalWrite(led_lin, HIGH); digitalWrite(led_lin1, HIGH); //當尋線傳感器有反射信號時,LED點亮 } else { digitalWrite(led_lin, LOW); digitalWrite(led_lin1, LOW); } }
在線云編程例程
奧松在線云編程系統地址:http://www.alscode.cn/index.html 單路尋線示例
程序效果
- 找張白紙,在白紙上畫根黑線條(約1cm寬),或用黑色電工膠帶沾在白紙上;
- 模塊按接線圖接好尋線傳感器模塊,切勿接錯;
- 調節尋線傳感器的電位計,到適合的距離,將尋線模塊的紅外探頭對準黑線,此時指示燈滅,D13接口LED滅,相應輸出端(S)輸出TTL低電平;
- 同理,尋線模塊的紅外探頭對準白紙,此時指示燈亮,D13接口LED亮,相應輸出端(S)輸出TTL高電平;

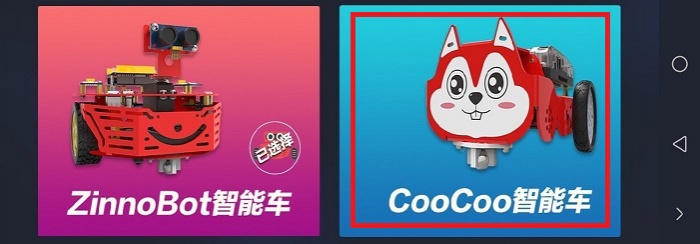

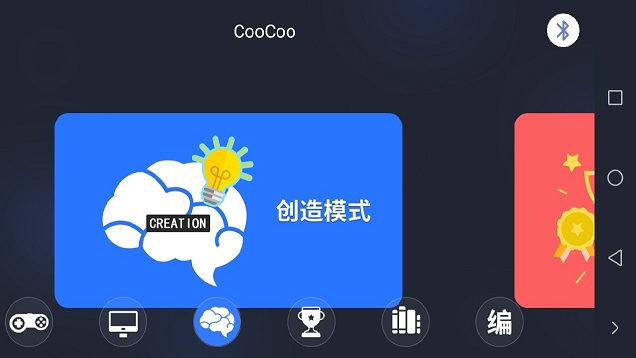

coocoo控制器與傳感器和手機APP
應用視頻
產品相關推薦
資料下載
例程下載鏈接:https://pan.baidu.com/s/1R_Kz8P3kcLduBLiFwksxEw 密碼:zrml
