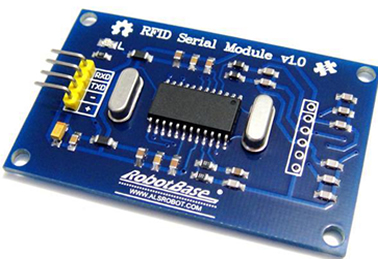

SKU:RB-03T019 RFID Serial Module

產品概述

你想了解刷卡考勤系統的工作原理么？你想了解公共汽車刷卡系統的工作方式嗎？
RFID 射頻識別是一種非接觸式的物體識別技術，它可以通過射頻信號自動識別目標對象并獲取相關數據，因此許多互動項目正是借用這一特性來實現對物體的識別的。通常來講，一個最基本的 RFID 識別系統主要由以下三部分組成：
標簽是由耦合元件及芯片組成，每個標簽具有唯一的電子編碼，附著在物體上標識目標對象
閱讀器（Reader）是讀?。ㄓ袝r(shí)還可以寫入）標簽信息的設備，可設計為手持式或固定式
天線（Antenna）在標簽和讀取器間傳遞射頻信號。

規格參數

產品名稱：RFID S hield Module v1.0
產品貨號：RB-03T019
工作電壓：DC3.3V/DC5V
功率消耗：最小電流：3uA；平均電流：70mA/5V、43mA/3.3V；峰值電流：小于 160mA
接口類型：UART
數據傳輸速率：19200bit/s
讀卡距離：0-5cm（取決于天線工作環境和卡的性能）
產品類型：無線射頻通信
PCB 工藝：FR4 雙面沉金
固定孔尺寸：3.2mm
最大固定孔間距：55.88mm
最小固定孔間距：33.02mm
對角固定孔間距：64.90mm
工作溫度：-20℃-+70℃
重量：22g
產品尺寸：60.96mm x 38.10mm x 8.05mm
包裝方式：防靜電袋密封
選配配件：Arduino UNO 控制器、USB-TTL 模塊（FT232）等

發貨清單

RFID Shield Module v1.0*1
4P 傳感器連接線*1
標簽（藍色門禁卡）*1

UART 接口通訊協議

異步半雙工，1 位起始位+8 位數據位+1 位停止位

波特率：19200bps

發送數據格式：命令頭+長度字+命令字+數據域+校驗字

命令頭：0xAA 0xBB，若后續數據中包含 0xAA，則隨后補充 1 字節

0x00 以區分命令頭但長度字不增加

長度字：指明長度字到數據域最后 1 字節的字節數

命令字：本條命令的含義

數據域：此項可以為空

校驗字：從長度字到數據域最后 1 字節的逐字節異或值

成功：命令頭+長度字+接收到的命令字+數據域+校驗字

失?。好铑^+長度字+接收到的命令字取反+校驗字

命令列表

使用方法

使用硬件

需要軟件

FT232 驅動程序下載

鏈接：https://pan.baidu.com/s/1M2wXrGJG-N9lJzkW6IQHFA 提取碼：l9c6

AccessPort 串口調試助手下載地址

鏈接：https://pan.baidu.com/s/1vnuDoH1ZTv4_4bWS1ESbyA 提取碼：zqlk

讀取ID

連接硬件

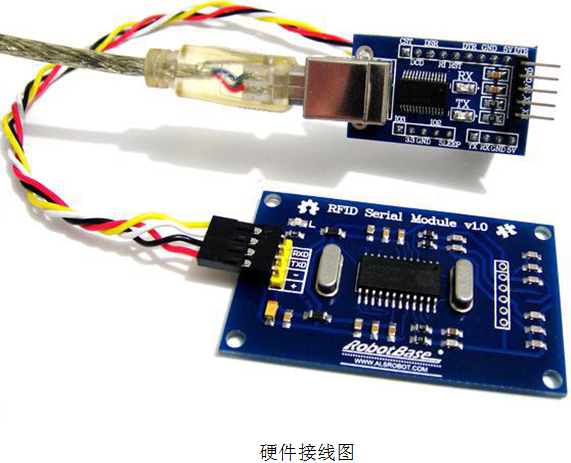

如圖所示，利用4P線將RFID Shield Module v1.0 與 USB-TTL 模塊連接起來（注意：電源、地和信號的正確連接。其中RFID模塊的TX對應連接USB-TTL模塊的RX，

RFID模塊的RX對應連接USB-TTL模塊的TX）。

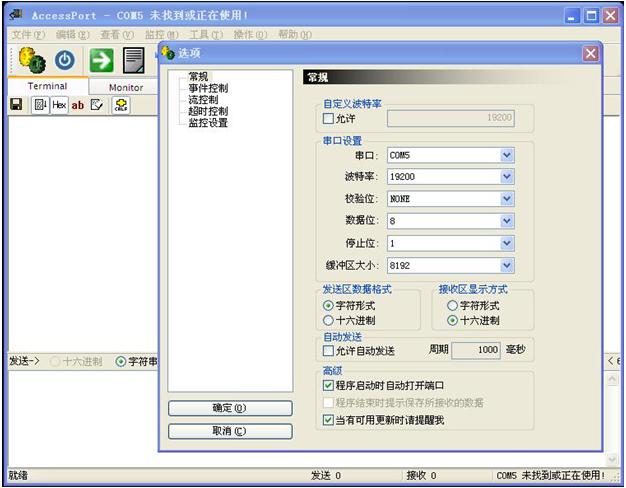

在硬件連接完成后，用串口調試工具打開 Serial Dongle 對應的串口，將波特率設置為 19200，然后以 HEX 格式發送讀卡的命令 AA BB 02 20 22（一共 5 個字節）:

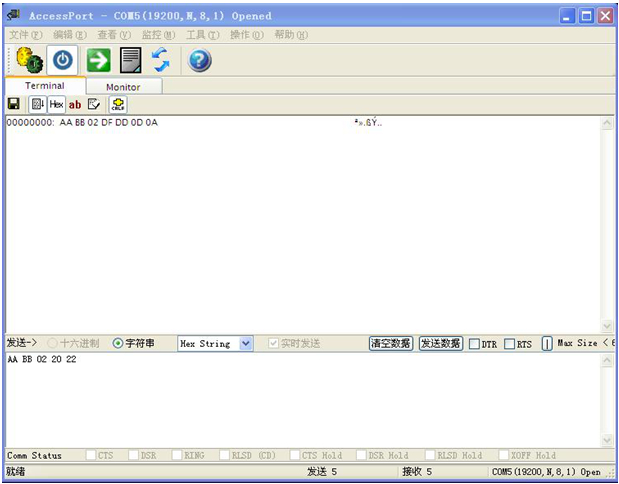

如果此時沒有卡在讀卡器的作用范圍之內，RFID 模塊將通過串口返回 HEX 格式

的 AA BB 02 DF DD 0D 0A（7 個字節）:

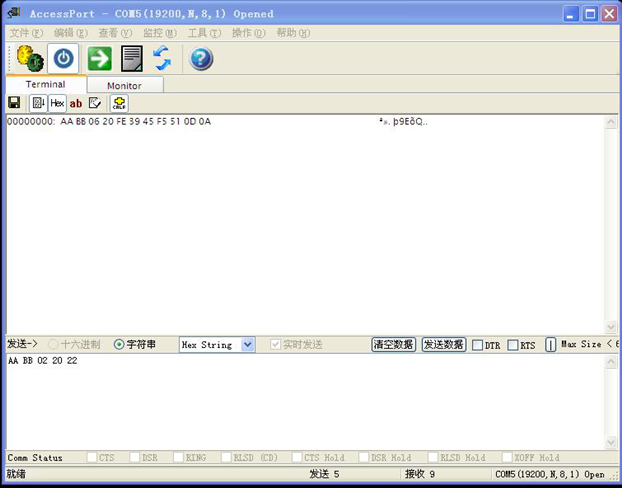

如果此時有卡在讀卡器的作用范圍之內，RF ID 模塊上的紅色 LED 會點亮，同時通過串口返回 HEX 格式的 AA BB 06 20 FE 39 45 F5 51 0D 0A(11 個字節)，其中 20 之后開始的 5 個字節 FE 39 45 F5 51 即是標簽的 ID，不同的標簽返回的 ID 值也是不一樣的，而我們正是通過對該 ID 值的判斷來區分不同的物體的。

使用Arduino識別

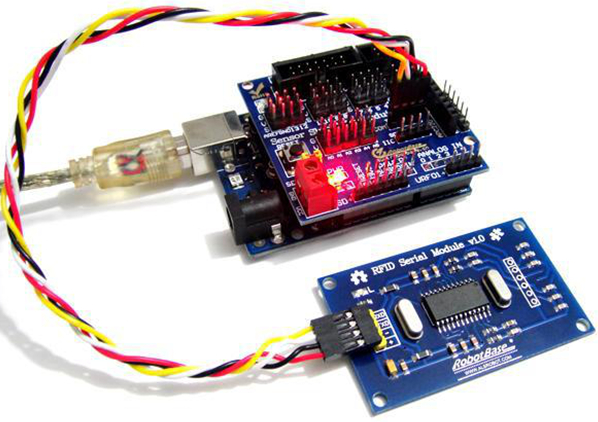

在得到了相應的標簽的 ID 值后，我們就可以在 Arduino 中來進行識別了，硬件連接上依然是通過傳感器擴展板上的 COM 接口來連接我們的串口 RFID 模塊：

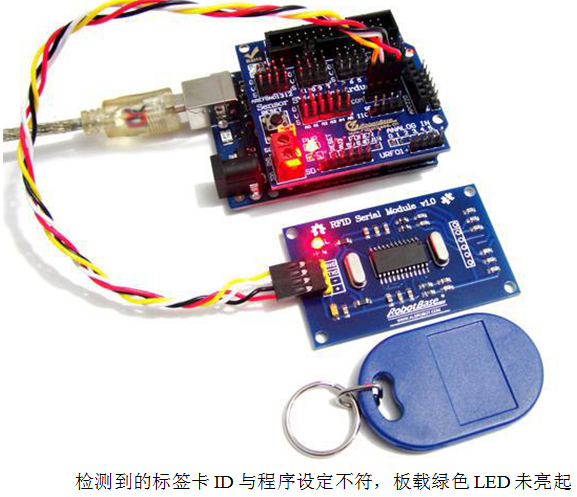

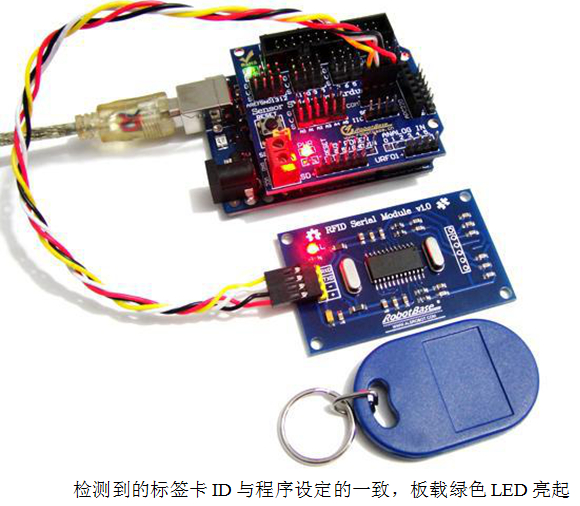

與之對應的 Arduino 代碼如下所示，其中我們要檢測的標簽 ID 是 FE 39 45 F5 51，當 Arduino 檢測到相應的標簽后，會將 13 號數字 I/O 端口上的 LED 點亮 1 秒鐘。

例子程序

int val = 0;
int ledPin = 13;
int status = 0;
unsigned char searchCMD[] = {0xAA, 0xBB,0x02, 0x20, 0x22};
unsigned char searchRES[5];

void setup()
{
  Serial.begin(19200);
  pinMode(13, OUTPUT);
  Serial.println("->WB Start");
}

int searchCard()
{
  Serial.write(searchCMD, 5);
  delay(100);
  status = 0;
  while(true) {
    if (Serial.available()>0) {
      val = Serial.read();

      switch (status) {
        case 0: // parse 0xAA
          if (val == 0xAA) status = 1;
          break;
        case 1: // parse 0xBB
          if (val == 0xBB) status = 2;
          else return -1;
          break;
        case 2:
          if (val == 0x06) status = 3;
          else return -1;
          break;
        case 3:
          if (val == 0x20) status = 4;
          else return -1;
          break;
        case 4:
          if (val == 0xFE) status = 5;
          else return -1;
          break;
        case 5:
          if (val == 0x39) status = 6;
          else return -1;
          break;
        case 6:
          if (val == 0x45) status = 7;
          else return -1;
          break;
        case 7:
          if (val == 0xF5) status = 8;
          else return -1;
          break;
        case 8:
          if (val == 0x51) status = 9;
          else return -1;
          break;
        case 9:
          searchRES[status - 4] = val;
          status ++;
          break;
        case 10:
          return 0; // read successfully
          break;
        default:
          return -1;
          break;
      }

    }
  }
}

void loop()
{
  if (searchCard()!= -1) {
    if (searchRES[0] == 0xFE && searchRES[1] == 0x39 && searchRES[2] == 0x45 && searchRES[3] == 0xF5 && searchRES[4] == 0x51)
      digitalWrite(13, HIGH);
//     delay(1000);
    else
      digitalWrite(13, LOW);
//     delay(1000);
}
}
