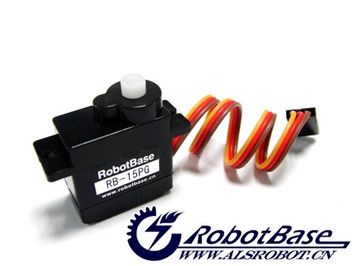

SKU:RB-04M001 RB-15PG舵機（黑色）
目錄 |
產品概述
RB-15PG是奧松機器人推出的最新一代的機器人專用伺服舵機，其內部采用的電機為直流有刷空心杯電機，內部采用無鐵轉子，具有能量轉換效率高、激活制動響應速度快、運行穩定性可靠、自適應能力強、電磁干擾少等優點，與同等功率的鐵芯電機相比體積小、重量輕；舵機反饋電位器采用導電塑料電位器，其精度和耐磨程度大大優于線饒電位器；電機控制集成電路(IC)采用數字芯片與功率開關組成H橋電路，電壓控制雙極性驅動方式具有反應速度更快、無反應區范圍小、定位精度高、抗干擾能力強兼容性好等優勢，超越傳統舵機更適合機器人與航模領域廣泛應用。
規格參數
- 重量：9g
- 尺寸：22.3 mmx 11.8mm x 26.3mm
- 無負載操作速度：0.12秒/60度(4.8V)；0.1秒/60度(6.0V)
- 堵轉扭矩：1.3kg·cm（4.8V）;1.5kg·cm(6.0V)
- 使用溫度:-30~+60攝氏度
- 死區設定:4微秒
- 工作電壓:4.8V~6V
- 舵機控制：PWM信號，脈寬500us到2500us,周期20ms
- 旋轉角度：0到180度

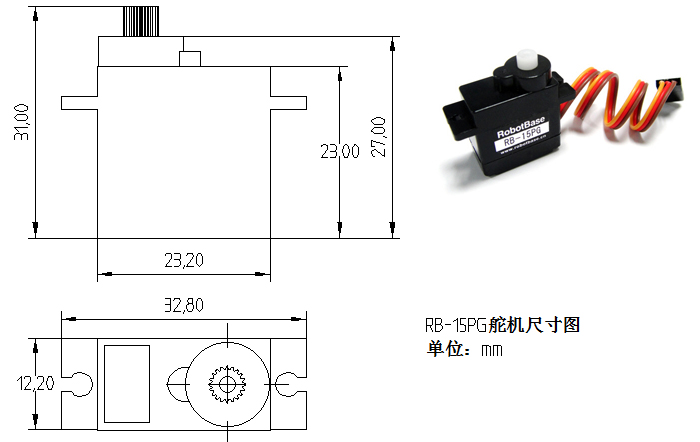

舵機尺寸圖
15PG舵機尺寸圖
注意：尺寸圖均為手工測量，難免有誤差，僅供參考。
接口定義
使用方法
需要硬件
- Carduino UNO 控制器*1個
- RB-15PG舵機*1個
- USB 專用下載線*1條
- 杜邦線*若干
例子程序
將舵機接在Carduino UNO控制器的D9引腳，根據舵機引腳示意圖進行正確接線，然后將程序下載到Carduino UNO控制器中。
#include <Servo.h>
Servo myservo; //創建一個舵機控制對象
// 使用Servo類最多可以控制8個舵機
int pos = 0; // 該變量用與存儲舵機角度位置
void setup()
{
myservo.attach(9); // 該舵機由arduino第九腳控制
}
void loop()
{
for(pos = 0; pos < 180; pos += 1) // 從0度到180度運動
{ // 每次步進一度
myservo.write(pos); // 指定舵機轉向的角度
delay(15); // 等待15ms讓舵機到達指定位置
}
for(pos = 180; pos>=1; pos-=1) //從180度到0度運動
{
myservo.write(pos); // 指定舵機轉向的角度
delay(15); // 等待15ms讓舵機到達指定位置
}
}
程序效果
舵機從0度運動到180度，然后再從180度轉到0度，循環運動。
視頻演示
產品相關推薦
產品資料
下載鏈接：https://pan.baidu.com/s/1vAM1AeAXT0nbQdNuC2hO9g 提取碼：anze
