SKU:RB-05L004 IIC LCD1602字符液晶顯示器

產品概述

由于 Arduino 的 I/O 接口數量有限，如果直接用 Arduino 的 I/O 口驅動 LCD1602，會占用較多的 I/O 口資源，也不利于連接更多的其他設備。IIC LCD1602字符液晶，主板采用全新優質 2 行 16 個字符液晶，具有對比度調節旋鈕、背光燈選擇開關，可以與 Arduino 傳感器擴展板 V5.0 或者 Xbee 傳感器擴展板方便連接在一起，無需再買相關轉接板。對于 Arduino 初學者來說，不必為繁瑣復雜液晶驅動電路連線而頭疼了，這款 IIC LCD1602 字符液晶，只需兩根數據線就可以實現顯示，還可以與其它 IIC 設備連接，可輕松實現數據的記錄顯示。

產品參數

供電電壓：5V
對比度：電位計調節
背光：開關控制
接口：+、-、SDA、SCL
模塊尺寸：18mm×42.6mm
模塊重量：43g

產品清單

IIC 1602 液晶模塊 * 1個
4P 傳感器連接線 * 1個

使用方法

功能說明

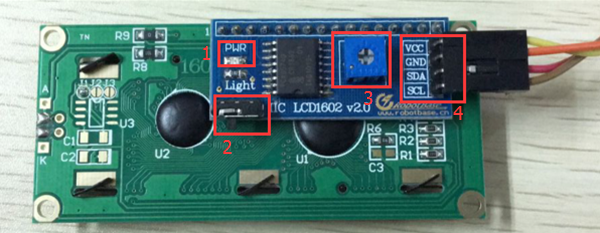

如圖所示：

位置 1：紅色電源指示燈，當模塊正常供電時亮起
位置 2：背光開關，打開或關閉液晶的背光
位置 3：對比度調節電位計，順時針旋轉、逆時針旋轉會改變液晶的顯示對比度
位置 4：IIC 接口，用于連接其他單片機或者設備的 IIC 接口

靜態數據顯示

使用硬件

Starduino UNO R3 控制器 * 1
Arduino 傳感器擴展板 V5.0 * 1
IIC LCD1602 液晶 * 1
通用 4P 杜邦線 * 1
USB 數據通信線 * 1

硬件接線

+、- 、SDA、SCL 分別接到 Arduino 傳感器擴展板 V5.0 的 IIC 接口上

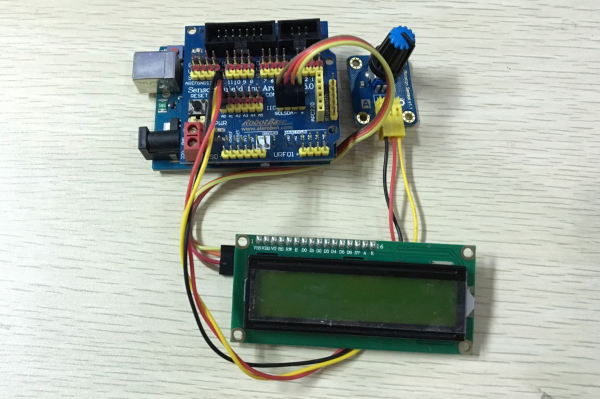

如圖所示，使用杜邦線將 I2C LCD1602 連接到 Arduino 傳感器擴展板的 IIC 接口上

例子程序

程序編譯上傳之前，需要下載 IIC 1602 液晶使用的庫文件，將LiquidCrystal_I2C庫文件粘貼到arduino軟件的hardware\libraries 中，無庫文件或?qū)煳募佩e(cuò)位置代碼編譯將會出現錯誤提示。
庫文件下載地址：鏈接：https://pan.baidu.com/s/1IfcrlcpE_Wvm3kqhzgfC7A 提取碼：cmxf

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27,16,2);
void setup()
{
  lcd.init();                    // 液晶初始化
  lcd.backlight();
  lcd.print("   Welcome to   "); //LCD1602上顯示W(wǎng)elcome to
  lcd.setCursor(0, 1);           //設置信息打印到液晶上的位置
  lcd.print("www.robotbase.cn"); //LCD1602上顯示www.robotbase.cn
}
void loop()
{
}

程序效果

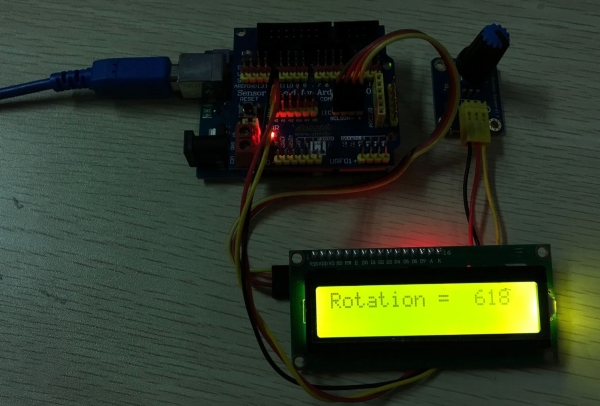

此部分代碼功能是在IIC LCD1602上的第一行顯示W(wǎng)elcome to，第二行顯示www.robotbase.cn。

動態數據顯示

使用硬件

Starduino UNO R3 控制器 * 1
Arduino 傳感器擴展板 V5.0 * 1
IIC LCD1602 液晶 * 1
旋轉角度電位計模塊 * 1
通用 4P 杜邦線 * 1
USB 數據通信線 * 1

硬件接線

+、- 、SDA、SCL 分別接到 Arduino 傳感器擴展板 V5.0 的 IIC 接口上

例子程序

#define rotation A0
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27,16,2);
void setup()
{
}
void loop()
{
  lcd.init();
  lcd.backlight();
  int val = analogRead(A0);
  lcd.setCursor(0, 0);
  lcd.print("Rotation = ");
  lcd.setCursor(12,0);
  lcd.print(val);
}
