SKU:RB-06L012 電源充電接口連接線
來自ALSROBOT WiKi
目錄 |

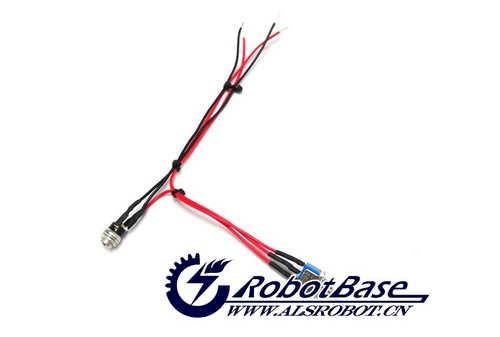

產品概述
2WD小車、4WD鋁合金平臺、4WD金屬電機平臺、4WD越野平臺的電源開關、電池充電接口配件，方便小車的通斷電控制及充電。
配件清單
- 撥動開關 1個
- 充電器插座 1個
- 紅色導線*3根
- 黑色導線*2根
- 黑色扎帶*5根
制作步驟

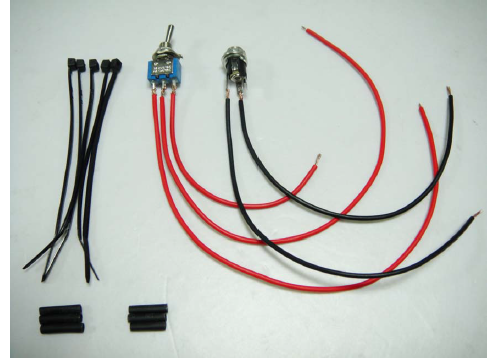

步驟1：準備工作
- 將導線剪成要求長度，在其端部將導線的外皮剝除，鍍錫。
- 將準備好的熱縮管均勻的用斜口鉗剪成6段

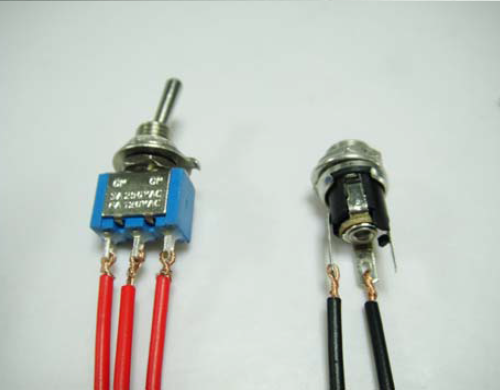

- 將充電接口和撥動開關焊接好接線，注意圖中撥動開關的連接，一定要按照圖示進行操作?。〒軇娱_關具有單向?qū)ㄌ匦裕?br />

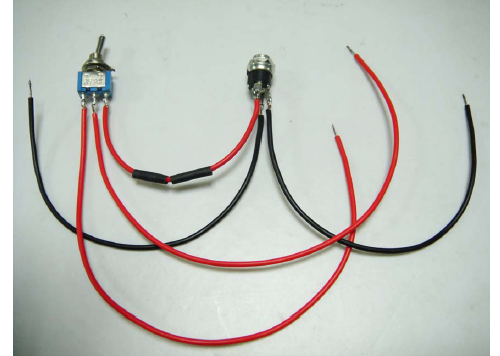

步驟2：連接充電接口和撥動開關
將兩個部件連接到一起之前要把熱縮管套到紅色短導線上。

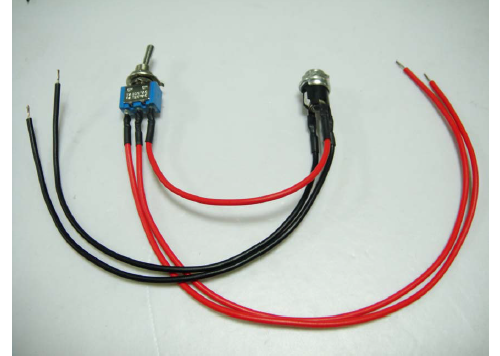

步驟3：熱縮封焊點
參照圖示用熱縮管把引腳套住，然后使用熱風槍或其他加熱設備給熱縮管加熱，這樣可以避免短路帶來的不便。

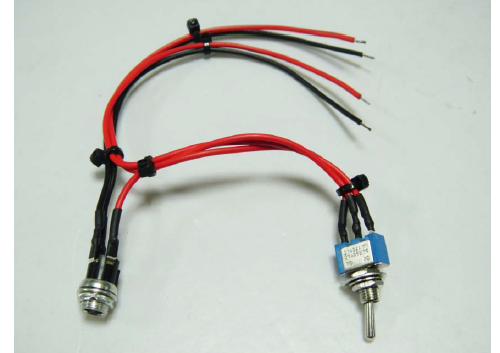

步驟4：接線整理
用扎帶將導線整理好，是其顯得規整一些，然后用斜口鉗把扎帶多余的部分去掉，這樣一個既能充電又能作為開關使用的充電開關就做好了

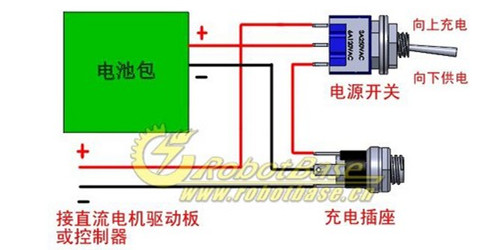

電源連接線圖示
