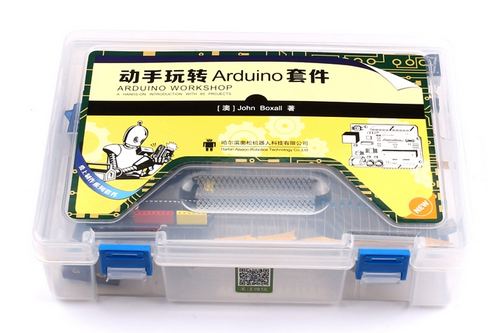

SKU:RB-13K130 動手玩轉Arduino套件
目錄 |
產品概述
動手玩轉Arduino套件是哈爾濱奧松機器人科技有限公司專門為Arduino愛好者精心打造的一款入門學習套件,本套件配套的教材《動手玩轉Arduino》,我們精選了其中17節實驗,適合Arduino初學者、教育、工作坊的學習和入門使用。我們知道實踐是檢驗真理的唯一標準,光看不練很難掌握。本套件實驗按照難易程度依次遞增,旨在讓學習者以感性的方式來掌握基礎的電子學概念和更多的Arduino知識和經驗。本實驗套件包括學習控制LED、蜂鳴器、制作溫度測量儀、LED矩陣動畫的顯示,如何控制電機等讓學習者充分體驗Arduino的奧秘。本套件不僅有資料光盤,還配備《動手玩轉Arduino》,使其成為你學習的加速劑!《動手玩轉Arduino》精心整合了65個Arduino作品,而且其難易程度,依次遞增,旨在讓讀者以感性的方式,來掌握更多的Arduino知識和經驗。通過這65個動手實踐,讀者除了學到基礎的電子學概念、鞏固已有的Arduino知識之外,還將學會如何創建功能更為強大復雜的Arduino作品。本套件中的資料不僅包括《動手玩轉Arduino》一書,還包括光盤教學視頻,17節實驗注釋例子程序。此套件完全考慮初學者學習興趣,按照書中內容精心編排,實驗詳細說明和具有功能注釋的例子程序,由易到難,循序漸進,打好學習基礎,啟發創新思維,領悟開源創意文化,這款套件是帶你進入互動新媒體領域和電子世界的必備之選。 另外書中還講解了許多高級功能和模塊,考慮到讀者的接受能力,本套件中沒有配備。可以聯系在線客服,自行購買高難度實驗?zāi)K
產品參數
- 產品名稱:動手玩轉Arduino套件
- 產品類型:Arduino 入門學習套件
- 產品貨號:RB - 13K130
- 編程軟件:Arduino IDE、Ardublock
- 基礎模塊:Starduino UNO R3、15PG 舵機、數碼管、點陣等電子器件
- 控制方式:自主編程
- 重量:1.3KG
主控器技術參數
- 主控器:Carduino UNO R3
- 微處理器:ATmega328
- Flash 內存:32 KB (ATmega328 其中0.5 KB 用于引導程序)
- 工作電壓:5V
- 輸入電壓:接上USB 時無須外部供電或外部7V~12V DC 輸入
- 輸出電壓:5V DC 輸出和3.3V DC 輸出和外部電源輸入
- 時鐘頻率:16 MHz
- 輸入電壓:7-12V(推薦)
- 輸入電壓:6-20V(限制)
- 支持USB 接口協議及供電(不需外接電源)
- 支持ISP 下載功能
- 數字I/O 端口:14(6 個PWM 輸出口)
- 模擬輸入端口:6
- 直流電流:40mA(I/O 端口)
- 直流電流:50mA(3.3V 端口)
- EEPROM:1 KB (ATmega328)
- SRAM:2 KB (ATmega328)
- 尺寸:75x55x15mm

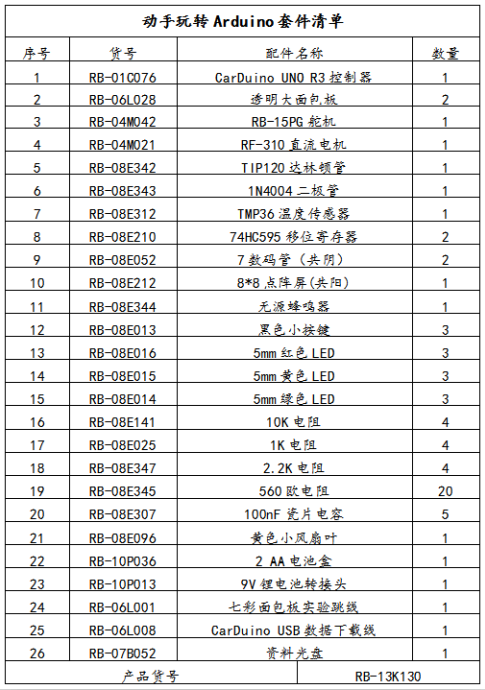

產品清單
Arduino編譯環境下載
當前最新版Arduino 1.6.5 下載地址: http://www.arduino.cc/en/Main/Software
第一個Arduino實驗
點亮13號引腳的LED燈,持續一秒,然后滅掉,再持續一秒,一直循環。
在這第一個實驗中,我們假設讀者使用控制器的型號是Arduino UNO,并獲取了Arduino開發環境,而且已經安裝了USB驅動。
連接Arduino控制板和電腦
將USB線一端插在Arduino控制板上,一端插在電腦的USB接口上。(獨立工作時Arduino控制板可以選擇從USB供電, 也可以選擇由電源適配器供電)
設置Arduino開發環境語言

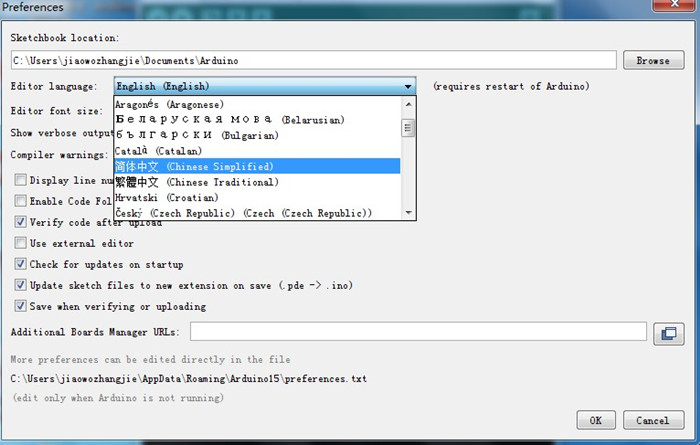

打開Arduino主程序后,軟件會自動識別系統的語言,然后設置開發環境為系統語言,如果需要設置為其他語言同樣可以,只要打開:File > Preferences,找到Editor language項,將其設為需要的語言(例如:簡體中文),然后關閉Arduino主程序并重新打開,開發環境界面就會變成中文。
打開LED blink例程
打開軟件選擇文件 - 示例 - 01.Basics - Blink
設置板卡型號
Arduino包括多種版本的主控器,其中比較常見的是Uno、Leonardo以及Mega系列的控制器。在軟件上點擊工具然后在“板”一項下選擇相應的型號,這時你需要根據自己的主控硬件的固件類型來選擇板卡。(樣例中選用的是以Uno為bootloader的控制器)
工具 - 板 - Arduino Uno
設置串口
工具 > 串口 > xx,這里的xx應選擇在你的電腦設備管理器中看到的一致。
下載程序
如圖,點擊驗證,程序只進行了驗證,而沒有下載到控制器中,下載需要再點擊上傳鍵;若直接點擊上傳鍵,將程序會先進行驗證然后直接下載程序到你的Arduino控制板上。
程序效果
程序運行的效果就是:Adruino Uno板載的13號引腳LED燈在閃爍。
Arduino UNO驅動安裝
精選例程
做一個數字溫度計
需要硬件
- 74HC595芯片*2個
- 7段數碼管(共陰)*2個
- 560Ω電阻*16個
- 面包板*1個
- 跳線*若干
- Carduino UNO 控制器
- TMP36 溫度傳感器
硬件連接

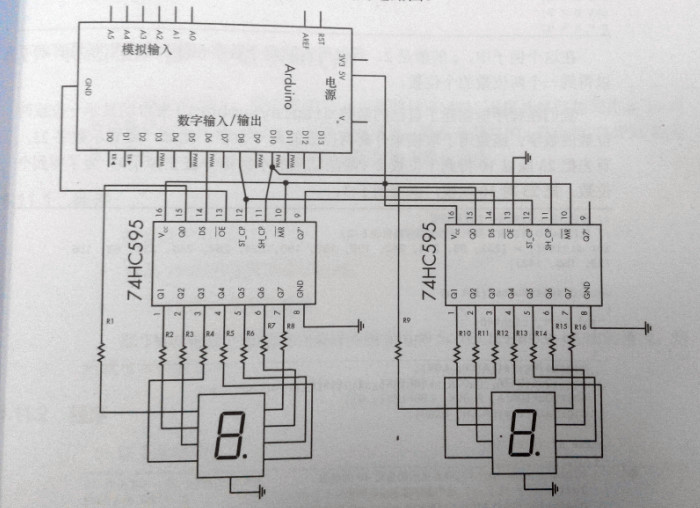

1.按照下面的接線圖將數碼管顯示部分連接完畢。
2.把TMP36溫度傳感器的中心輸出引腳接到A5,左邊引腳接在5V,右邊引腳接地,然后就可以進行溫度測量了。
例子程序
#define DATA 6 #define LATCH 8 #define CLOCK 10 int temp = 0; float voltage = 0; float celsius = 0; float sensor = 0; int digits[]={ 252,96,218,242,102,182,190,224,254,246,238,62,156,122,158,142}; void setup() { pinMode(LATCH,OUTPUT); pinMode(CLOCK,OUTPUT); pinMode(DATA,OUTPUT); } void displayNumber(int n) { int left,right = 0; if(n<10) { digitalWrite(LATCH,LOW); shiftOut(DATA,CLOCK,LSBFIRST,digits[n]); shiftOut(DATA,CLOCK,LSBFIRST,digits[0]); digitalWrite(LATCH,HIGH); } if(n>=10) { right = n % 10; left = n /10; digitalWrite(LATCH,LOW); shiftOut(DATA,CLOCK,LSBFIRST,digits[right]); shiftOut(DATA,CLOCK,LSBFIRST,digits[left]); digitalWrite(LATCH,HIGH); } } void loop() { sensor = analogRead(5); voltage = (sensor*5000)/1024; voltage = voltage - 500; celsius = voltage / 10; temp = int(celsius); displayNumber(temp); delay(500); }
程序下載后,TMP36測量的溫度值就會顯示出來,其中倒數第二行的delay(500),是為了讓溫度變化時不至于閃得太快。
