(SKU:RB-02S021) PS2游戲搖桿模塊

來自ALSROBOT WiKi
2015年7月31日 (五) 09:2226wd（討論 | 貢獻）的版本

跳轉至： 導航、 搜索

目錄

產品概述

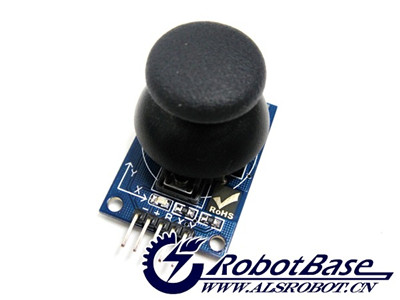

PS2雙軸按鍵游戲搖桿模塊采用SONY公司PS2游戲手柄上原裝優質金屬按鍵搖桿電位器，模塊特設二路模擬輸出和一路數字輸出接口，輸出值分別對應（X，Y）雙軸偏移量，其類型為模擬量；按鍵表示用戶是否在Z軸上按下，其類型為數字開關量。模塊集成電源指示燈，可顯示工作狀態；坐標標識符清晰簡明、準確定位；用其可以輕松控制物體（如二自由度舵機云臺）在二維空間運動，因此可以通過控制器編程，傳感器擴展板插接，完成具有創意性遙控互動作品。

規格參數

  1. 工作電壓 ：+5v
  2. 尺寸大?。?50mm x 28mm
  3. 重量大小：133g
  4. 信號類型：模擬信號
  5. 接口類型：KF2510-5P

使用方法

引腳定義

  • Y：Y軸方向信號引腳（模擬輸出）
  • X：X軸方向信號引腳（模擬輸出）
  • B：B軸方向信號引腳（數字輸出）
  • GND：電源地
  • VCC：電源正極

使用方法


Y,X,B引腳接到控制器的A0,A1,A2口。+和-分別接到電源的+5V和GND。

應用例程

將PS2搖桿模塊與LED小燈連接于Arduino UNO，撥動搖桿，測試模塊

示例程序

int X;
int Y;
int B;

void setup() {
  Serial.begin(9600);
}
void loop() {
  X = analogRead(A0);      //讀取A0口模擬值
  Y = analogRead(A1);      //讀取A1口模擬值
  B = analogRead(A2);      //讀取A2口模擬值
 Serial.println(X);
 Serial.println(Y);
 Serial.println(B);
 delay(1000);
}

程序效果

打開串口監視器之后，會輸出當前檢測到的模擬值。
