Arduino板的概述

本文一方面要介紹三種應用Arduino IDE編程的主流控制器，Carduino UNO R3、Steven和StarDuino。Carduino UNO R3是基于Arduino的控制器，Steven和StarDuino是基于Leonardo的控制器；另一方面要介紹幾款擴展板，擴展板是插接在控制器上的，可以快速的實現某一特定功能。

控制器

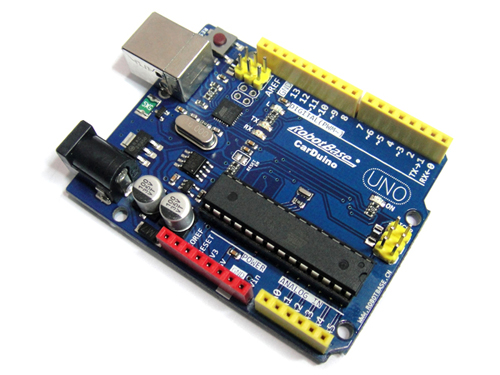

Carduino UNO R3


Carduino UNO R3是Arduino USB接口系列的最新版本， Carduino Uno R3與Arduino Uno R3一樣的AREF邊緣增加了SDA和SCL端口,此外，RESET邊上還有兩個新的端口。一個端口是IOREF，它能夠使擴展板適應主板的電壓,另一個空的端口預留給將來擴展的可能。Carduino UNO R3能夠兼容傳感器擴展板v5.0并且能用它額外的端口適應新的擴展板。 Carduino可以用于做項目開發的控制核心也可以與PC進行直接的USB連接完成與電腦間的互動，運行于開源的IDE開發環境，軟件可以在Arduino官網直接下載(支持Window，Linux以及Max系統),處理器核心是ATmega328，同時具有14路數字輸入/輸出口（其中6路可作為PWM輸出），6路模擬輸入，一個16MHz晶體振蕩器，一個USB口，一個電源插座，一個ICSP header和一個復位按鈕。

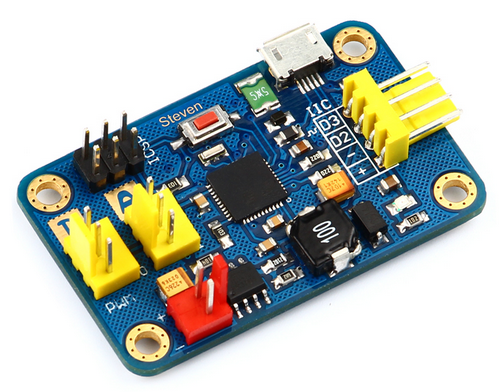

Steven


teven控制器是一款Mini控制器，主控芯片采用ATMEGA32U4，但是“麻雀雖小，五臟俱全”板載一個數字IO、一個模擬IO及一個IIC接口可以滿足我們一些簡單需求。通過外部電源供電（7-15V），數字端口可驅動舵機工作。板載4顆M3固定孔，使用靈活，控制器PCB采用沉金工藝，外觀美觀大方，非常適合對控制器體積要求比較嚴格的場合。

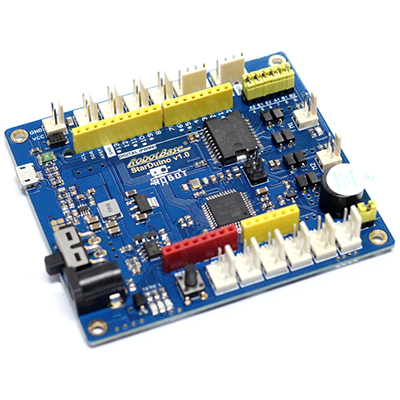

StarDuino


StarDuino控制器是哈爾濱奧松機器人科技有限公司專門為廣大機器人愛好者開發的一款兼容Arduino的多功能實用控制器，得益于Arduino開源平臺，StarDuino能夠利用Arduino平臺下豐富的開源代碼資源，使用StarDuino這個全新的平臺您可以做出很多酷炫的作品。它將四路舵機驅動、雙路直流電機驅動（L298P）和Arduino Leonardo整合在一起，讓您能立刻啟動您的百變之星創意拼裝套件項目和智能小車項目而不需額外添加器件。 StarDuino控制器的輸入輸出接口均采用高質量的防插反排針設計，這樣的設計不但兼容絕大多數現有的傳感器設計，還能使用特殊的防插反的3P線，降低了傳感器插接錯誤幾率。StarDuino控制器的板載接口還兼容Arduino擴展口，這樣你可以繼續使用V5.0擴展板，WIFI擴展板等Arduino擴展板來豐富你的創作。

擴展板

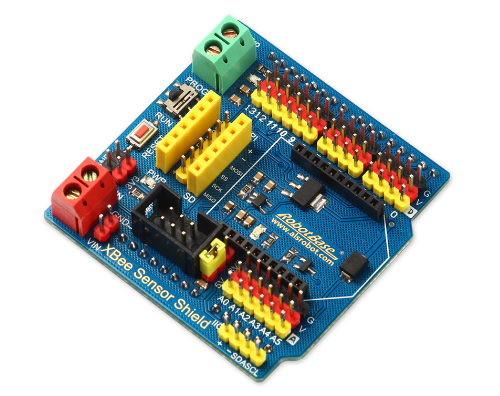

1、IO擴展板 IO擴展板是最常見的接口轉換擴展板，它可以快速插接傳感器和執行單元（如SD卡、LCD屏幕等）。如下面這款擴展板除了IO接口外，還集成了APC220無線射頻模塊通信接口、12864液晶串行接口、SD卡接口和藍牙等接口。

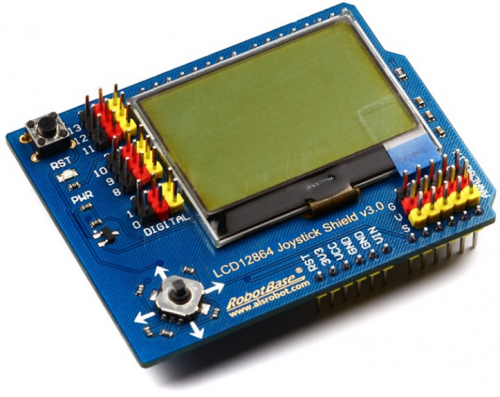

2、帶有搖桿和IO擴展的LCD顯示屏擴展板 顯示類擴展板的樣式非常豐富，各個廠商都有對于藝術獨有的思考和設計。從技術上說，常見的顯示模塊包括LCD、LED點陣、RGB LED點陣、數碼管、電子紙、發光線。LCD顯示屏通常會帶有按鈕，顯示漢字也會更方便一些。

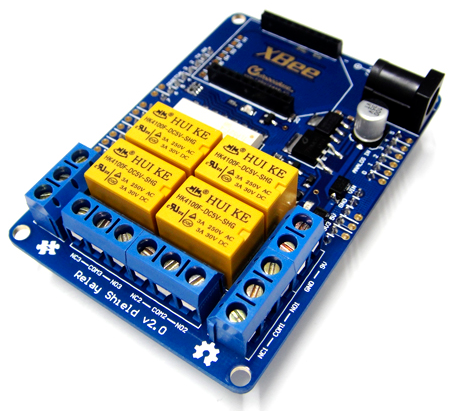

3、繼電器擴展板 繼電器擴展板是制作智能插線板、智能家居的利器。此類擴展板通常含有多路繼電器，而且大都能連接超過220V的電壓并通過較大的電流。我們可以把繼電器連接到插線板內部的開關（開關會把火線斷開），這樣就能用Arduino控制插線板啦！

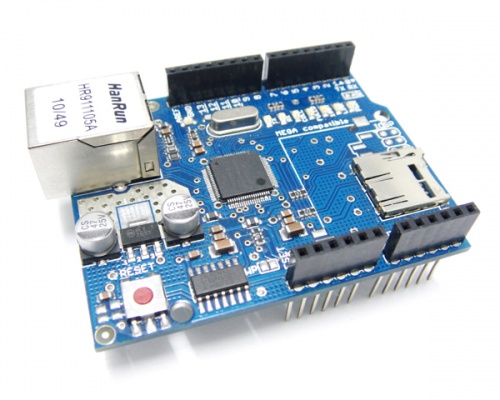

4、Arduino 網絡擴展板 以W5100為核心的Arduino Ethernet網絡擴展模塊，可以使Arduino成為簡單的Web服務器或者通過網絡控制讀寫Arduino的數字和模擬接口等網絡應用。可直接使用IDE中的Ethernet庫文件便可實現一個簡單Web服務器。同時該版本的支持mini SD卡（TF卡）讀寫，功能強悍，不容錯過！該擴展板采用了可堆疊的設計，可直接插到Arduino上，同時我們的其他擴展板也可以插上去。
